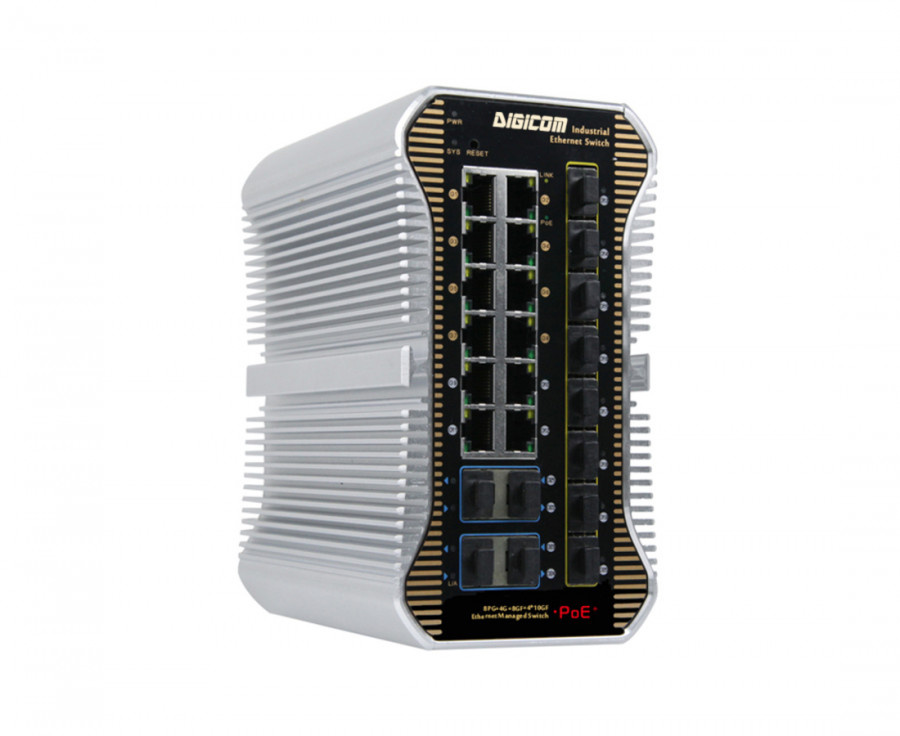

DG-IPS36248PFM
Производитель: Digicom
Описание:
Управляемый 24-x портовый коммутатор L2+ с PoE: 12x10/100/1000M RJ45 (PoE port: 1-8) + 8xGigabit SFP + 4x10G SFP
DG-IPS36248PFM – управляемый 24 портовый промышленный коммутатор 2 уровня на DIN-рельс, предназначенный для применения в качестве коммутатора доступа в опорной сети передачи данных.Оснащен высокопроизводительным чипом Vitesse. Имеет 12 портов 10/100/1000Base-T(X) с RJ45 (из них с 1 по 8 порты с поддержкой PoE (IEEE 802.3af/at)), 8 портов 10/100/1000Base-F(X) SFP и 4 порта 10G SFP+. Высокая производительность процессора, прочный корпус c пассивным охлаждением, защита от перегрузки, скачков напряжения и высокого электромагнитного излучения позволяет оборудованию работать в жестких промышленных условиях. Данная серия коммутатора имеет улучшенные более интеллектуальные функции, необходимые для повышения доступности критически важных бизнес-приложений, защиты конфиденциальной информации и оптимизации пропускной способности сети для более эффективной доставки информации и приложений. Он обеспечивает идеальное сочетание доступности и возможностей для сетей начального уровня, малых, корпоративных, а также для промышленных приложений. Идеально подходит для использования в опорной системе передачи данных предприятия в которую интегрированы такие системы как: IP видеонаблюдение, IP-телефония, WIFI доступа и др. беспроводных систем, контроллеров АСУ ТП и тд.
Особенности:
Интерфейсы:
- 12 портов 10/100/1000M RJ45 c PoE (с 1 по 8 порты с поддержкой PoE (IEEE 802.3af/at) до 30Вт)
- 8 портов 10/100/1000Base-F(X) SFP
- 4 слота 1/10G SFP+
- 1 консольный порт (115200,N,8,1)
Гигабитный порты доступа и 10G uplink порты
- Комбинация портов Gigabit Ethernet и uplink портов SFP + 10G для удовлетворения сетевых требований различных сценариев;
- Поддержка неблокирующей переадресации скорости передачи;
- Поддержка полнодуплексного режима согласно IEEE802.3x и полудуплексного режима на основе Backpressure.
Интеллектуальный источник питания PoE
- 8 * 10/100 / 1000Base-T портов с RJ45 с POE согласно IEEE 802.3af/at, с автоопределением устройств,при этом без повреждения устройств не поддерживающих PoE.
- Приоритетная система для порта PoE (сначала подается питание на порт с высоким уровнем приоритета, когда бюджет мощности недостаточен, что позволяет избежать перегрузки устройства);
- Управление сетью, вкл/выкл PoE, реализация распределения мощности по портам с PoE, установка приоритетов, просмотр состояния мощности порта, планирование вкл/выкл PoE на портах по времени/ дням недели (по расписанию) и т. д.
Аппаратно-программнные возможности
- IEEE802.1Q VLAN, гибкое разделение VLAN, голосовая VLAN и конфигурация QinQ;
- QoS, режим приоритета на основе 802.1P, порт и DSCP, алгоритм планирования очереди, включая EQU, SP, WRR и SP + WRR;
- ALC, фильтрация пакетов данных посредством настройки правил сопоставления, обработки и по времени, а также обеспечивает гибкий и безопасный контроль доступа;
- IGMP V1 / V2 и IGMP Snooping;
- Резервирование STP/RSTP/MSTP (<50ms) и (ITU-T G.8032) ERPS(<20ms);
- Статическая и динамическая агрегация.
Безопасность
- Аутентификация 802.1X;
- Изоляция портов, штормовой контроль;
- Привязка IP-MAC-VLAN-Порты
Стабильная работа
- Низкое энергопотребление, пассивное охлаждение без вентилятора, гофрированный корпус из алюминия;
- Внешний источник питания с резервированием, обеспечивающий стабильную выходную мощность PoE;
- CCC, CE, FCC, RoHS.
- Информативная лицевая панель с индикацией состояния устройства через LED (PWR, Link, PoE)
Простое управление и обслуживание
- Веб-управление, командная строка CLI (консоль, Telnet), SNMP (V1 / V2 / V3);
- HTTPS, SSLV3 и SSHV1 / V2;
- RMON, системный журнал, LLDP и статистика трафика портов;
- Мониторинг процессора, мониторинг памяти, тест Ping и диагностика кабеля
| Модель | DG-IPS36248PFM | DG-IPS36248PFM-at |
| Интерфейсы | 8 х 10/100/1000Base-T PoE портов (Data/Power) | |
| 4 х 10/100/1000Base-T uplink порта с RJ45 (Data) | ||
| 8 х 100/1000Base-X uplink SFP слота (Data) | ||
| 4 х 1/10G uplink SFP+ слота (Data) | ||
| 1 х консольный порт RS232 (115200,N,8,1) | ||
| Клемма питания 6 pin phoenix terminal (2 х V+, V-) | ||
| Ethernet порты | с 1-8 порт 10/100/1000Base-T, auto-sensing,Full/half duplex MDI/MDI-X self-adaption | |
| PoE стандарты | IEEE802.3af/at | |
| Ethernet порты | с 1-24 порт 10/100/1000Base-T auto detect, full/half duplex MDI/MDI-X adaptive | |
| Скорость передачи и дистанция | 10BASE-T:Cat3,4,5 UTP(≤100 meter) ; | |
| 100BASE-TX: Cat5 or later UTP(≤100 meter) | ||
| 1000BASE-T:Cat5e or later UTP(≤100 meter) | ||
| Оптические порты | Gigabit SFP optical fiber interface, default matching optical modules | |
| SFP Port Expansion | Turbo overclocking 2.5G optical module and ring | |
| Прередача по оптике | Многомод:850nm / 0~550M, 850nm / 0~300M (10G); Одномод:1310nm / 0~40KM,1550nm / 0~120KM. | |
| Уровень коммутатора | L2 + | |
| Сетывые протоколы | IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; | |
| IEEE802.3u 100Base-TX; | ||
| IEEE802.3ab 1000Base-T | ||
| IEEE802.3z 1000Base-X | ||
| IEEE802.3ae 10GBase-SR/LR | ||
| IEEE802.3x | ||
| Режим передачи (Forwarding Mode) | Коммутация с промежуточным накоплением Store and Forward(Full Wire Speed) | |
| Производительность коммутатора (Switching Capacity) | 598 Гбит/с | |
| Скорость пересылки @ 64 байт | 89.28 Mpps | |
| MAC | 32K | |
| Jumbo-кадры | 9.6K | |
| Буферная память | 32M | |
| LED индикация | Питание:PWR(зеленый); система:SYS(зеленый); сеть ;Link(желтый); Оптические порты: L/A(зеленый). PoE: PoE (зеленый). | |
| Кнопка сброса к заводским настройкам | Да, сброс одной кнопкой до заводских настроек | |
| Управление PoE | PoE working status Delay start of power supply PoE output priority configuration Scheduling of PoE operation and time Total power limit of PoE power supply PoE output power allocation |
|
| Распиновка клеммы питания | Стандартная: 1/2 (+), 3/6 (-) | |
| Потребление на порт | 30Вт/15.4Вт | 30Вт/30Вт |
| Бюджет мощности/ входное напряжение | 120Вт (48VDC) | 240Вт (48VDC) |
| Потребляемая мощность | В режиме Standby < 18 Вт; При полной нагрузке < 120 Вт | В режиме Standby < 25 Вт; При полной нагрузке < 240 Вт |
| Питание | 48-57VDC, 6 Pin industrial Phoenix terminal (anti-reverse protection) | |
| Охлаждение | Низкий уровень шума; активное охлаждение вентилятора | |
| Условия работы | -40~+80°C;5%~90% RH Non condensing | |
| Условия хранения | -40~+85°C;5%~95% RH Non condensing | |
| Размеры | 166 х 149 х 89 мм | |
| Вес нетто/ брутто | <2.2 кг / <2.8 кг | |
| Установка | крепление на din-rail | |
| Соответствие промышленным стандартам | Lightning protection: 6KV 8/20us; Protection level: IP40 IEC61000-4-2(ESD):±8kV contact discharge,±15kV air discharge IEC61000-4-3(RS):10V/m(80~1000MHz) IEC61000-4-4(EFT): power cable:±4kV; data cable:±2kV IEC61000-4-5(Surge):power cable:CM±4kV/DM±2kV; data cable:±4kV IEC61000-4-6(radio frequency transmission):10V(150kHz~80MHz) IEC61000-4-8(power frequency magnetic field):100A/m;1000A/m ,1s to 3s IEC61000-4-9(pulsed magnet field):1000A/m IEC61000-4-10(damped oscillation):30A/m 1MHz IEC61000-4-12/18(shockwave):CM 2.5kV,DM 1kV IEC61000-4-16(common-mode transmission):30V; 300V,1s FCC Part 15/CISPR22(EN55022):Class A IEC61000-6-2(Common Industrial Standard) |
|
| Механическое воздействие | IEC60068-2-6 (виброустойчивочть) | |
| IEC60068-2-27 (антишок) | ||
| IEC60068-2-32 (свободное падение) | ||
| Сертификация | CCC; CE mark, commercial; CE/LVD EN60950; FCC Part 15 Class B; RoHS; EAC | |
| Гарантия | 5 лет (расширенная гарантия) | |
| Управление сетью, особенности | ||
| Интерфейс | IEEE802.3x flow control (full duplex) | |
| Контроль широковещательного шторма на основе скорости передачи порта | ||
| Ограничение скорости потока сообщений в порта. Мин. 64 Кбит / с. | ||
| Защита от перегрева порта | ||
| Режим сохранения энергии (низкое энергопотребление) | ||
| Функции Layer 3 | Поддержка L2+ функций управления | |
| Поддержка управления IPV4/IPV6 | ||
| Поддержка layer 3 of software line speed forwarding.Support different network segments, communication between different VLAN | ||
| Поддержка разных сегментов сети, связь между разными VLAN | ||
| Поддержка Static route, Default route @ 128 pcs, APR @ 1024 pcs | ||
| VLAN | Поддержка port based VLAN (4K), IEEE802.1q | |
| Поддержка protocol based VLAN | ||
| Поддержка Access, Trunk, Hybrid three types of port configuration | ||
| Поддержка Q-in-Q configuration | ||
| Агрегация портов | Поддержка LACP | |
| Поддержка static polymerization | ||
| Поддерживает 12 крупнейших групп агрегации, каждая группа агрегации поддерживает 8 портов. | ||
| Spanning Tree | STP (IEEE802.1d) | |
| RSTP (IEEE802.1w) | ||
| MSTP (IEEE802.1s) | ||
| Промышленный протокол кольцевого резервирования | G.8032 (ERPS), 250 устройств в петле или мосте и 250 в кольце | |
| Время самовосстановления кольцевой сети составляет менее 20 мс | ||
| Multicast | IGMP Snooping V1/V2 and support 1024 multicast groups at most. | |
| MLD Snooping V1/V2 | ||
| Multicast VLAN | ||
| Зеркалирование портов | Двунаправленное зеркалирование трафика с поддержкой основного порта | |
| QoS | Flow-based Rate Limiting Flow-based Packet Filtering 8*Output queues of each port 802.1p/DSCP priority mapping Diff-Serv QoS,Priority Mark/Remark Queue Scheduling Algorithm (SP, WRR, SP+WRR) |
|
| ACL | Port-based Issuing ACL,ACL based on port and VLAN L2 to L4 packet filtering, matching first 80 bytes message. Provide ACL based on MAC, Destination MAC address, IP Source, Destination IP, IP Protocol Type, TCP/UDP Port, TCP/UDP Port Range, and VLAN, etc. | |
| Безопасность | IP-MAC-VLAN-Port binding ARP inspection,Anti-DoS attack AAA & RADIUS,MAC learning limit Mac black holes,IP source protection IEEE802.1X & MAC address authentication Broadcast storm control,Backup for host datum SSH 2.0,SSL,Port isolation,ARP message speed limit User hierarchical management and password protection |
|
| DHCP | DHCP Client | |
| DHCP Snooping | ||
| DHCP Serve | ||
| DHCP Relay | ||
| Управление и обслуживание | Через Console/AUX Modem/Telnet/SSH2.0 CLI command line configuration | |
| WEB network management (HTTPS) | ||
| Через FTP, TFTP, Xmodem, SFTP file download management | ||
| Через SNMP V1/V2C/V3 | ||
| Support one bond reduction | ||
| синхронизация NTP | ||
| Поддержка system work log | ||
| Поддержка Ping detection | ||
| Поддержка определения состояния кабеля | ||
| Поддержка CPU instant utilization status view | ||
| Поддержка протокола обнаружения канального уровня LLDP | ||
| Поддержка DG NMS Интеллектуальный Центр Управления | ||
| Системные требования | Web browser: Mozilla Firefox 2.5 или более поздней версии, Google browser chrome V42 или более поздней версии, Microsoft Internet Explorer 10 или более поздней версии; | |
| Cat 5 Ethernet cable | ||
| TCP/ IP, network adapter and network operating system (Microsoft Windows, Linux or Mac OS X) installed on on every computer in the network. | ||
|
Модель |
Описание |
|
DG-IPS36248PFM-4XG8GX12GE8GEP-L10-L10 |
Управляемый коммутатор L2+, 12 х 10/100/1000Base-T с RJ45(1-8 порты с поддержкой PoE) + 8 х 100/1000Base-X uplink SFP слота + 4 х 1/10G uplink SFP+ слота, питание с резервированием 48-57VDC, рабочая температура -40~+80°C, общий бюджет мощности 120 Вт. |
|
DG-IPS36248PFM-at-4XG8GX12GE8GEP-L10-L10 |
Управляемый коммутатор L2+, 12 х 10/100/1000Base-T с RJ45(1-8 порты с поддержкой PoE) + 8 х 100/1000Base-X uplink SFP слота + 4 х 1/10G uplink SFP+ слота, питание с резервированием 48-57VDC, рабочая температура -40~+80°C, общий бюджет мощности 240 Вт. |
