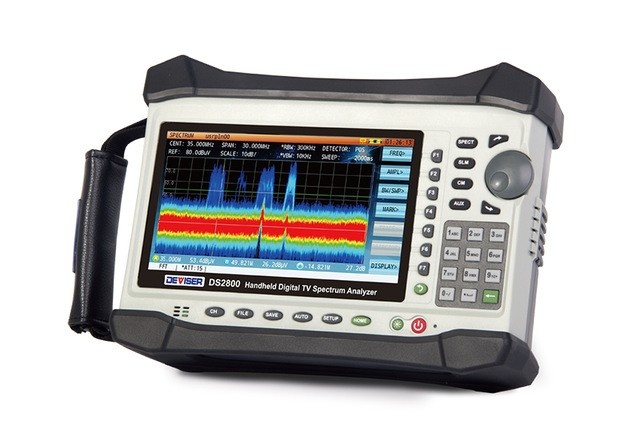

DS2831
Производитель: Deviser
Описание:
Цифровой ТВ анализатор спектра. Прибор для проверки сетей OFDM/DOCSIS 3.1.
Ключевые преимущества:
- Быстрый анализатор спектра: обнаружение и устранение неисправностей на входе с исключительной чувствительностью -60 дБмВ @ 300 КГц RBW.
- Тест на устойчивость с цветовой кодировкой: обнаружение переходных шумов, скрывающихся под всплесками сигнала восходящего потока, без прерывания обслуживания.
- Измерение MER: до 47 дБ MER с 48-часовой статистической записью с разрешением 1 секунда
- Аналоговое телевидение и SC-QAM: поиск неисправностей, связанных с типичными аналоговыми помехами и искажениями, а также с производительностью SC-QAM
- Измерения EVS во временной области: выявление помех от сигналов LTE в нисходящих несущих QAM без прерывания обслуживания
- Определение характеристик несущей OFDM и производительности кабельного модема DOCSIS 3.1.
- Емкостный сенсорный экран с диагональю 7": отличный отклик на прикосновения и время работы 7 часов
Ключевые особенности:
- Реальные характеристики анализатора спектра в диапазоне 4 - 1,22 ГГц (опциональное расширение до 2,15 ГГц).
- Анализ спектра нисходящего и восходящего потоков охватывает частотные диапазоны DOCSIS 3.1
- Анализ устойчивости спектра: любая полоса частот, максимальный диапазон 206 МГц
- Спектр вектора ошибок в процессе работы определяет помехи на несущих OFDM и SC-QAM без перерывов в обслуживании
- ITU-T J 83 Annex A/B/C/D, QAM; автоопределение параметров канала
- Полные возможности DOCSIS3.1 с нисходящими OFDM и 32x SC-QAM связными несущими, а также функция передачи OFDM в восходящем потоке с 8x SC-QAM связными несущими
- Пассивная неинтрузивная развертка в прямом/обратном направлении (не требует использования американских приемников развертки для развертки с высоким разрешением до 51,2 МГц в тракте восходящего потока)
- Встроенный генератор сигналов восходящего потока (J.83A/B-FEC)
- Анализ транспортного потока с помощью TR 101 290 Monitoring, автоматически генерируемых списков программ и сопоставления программ и каналов
- Измерения с контролем: тесты CCN, CSO, CTB, CLDI, DG/DP, DOM, ICR в процессе работы.
- Оптические функции, такие как OPM, VFL и опциональный фиберскоп
- Высокочувствительный емкостной сенсорный экран
- Автоматическое тестирование
- Программное обеспечение Deviser EDGE для управления активами и данными испытаний
| Спектральный анализ нисходящего потока | ||
| Диапазон частот | 4~1220 MHz стандартно (до 2150 MHz опционально) | |
| Устойчивость частоты | ±1x10-6 (0 ~ 50°C / 32-122°F) | |
| Частотный шаг | 1 kHz | |
| Ширина полосы пропускания (-3 дБ) | 1kHz, 3kHz, 10kHz, 30kHz, 100kHz, 300kHz, 1 MHz, 3 MHz | |
| Ширина полосы пропускания видеосигнала (-3дБ) | 30 Hz, 100 Hz, 300 Hz, 1kHz, 3kHz, 10kHz, 30kHz, 100kHz, 300 kHz, 1 MHz, 3 MHz | |
| Шкала дисплея / диапазон | 1,2, 5, 10, 20dB/div; 8 вертикальных деления | |
| Время развертки | 20ms ~ 25s | |
| Диапазон уровней входного сигнала | -60 ~ +60dBmV | |
| Динамический диапазон | 80dB (30kHz RBW) | |
| Чувствительность | -60dBmV (100kHz RBW, предусилитель включен) | |
| Затухание | 0 ~ 40 dB in 1 dB steps (Автоматический/ручной режимы) | |
| Предусилитель | 18dB gain (Manual) | |
| Точность измерения | < ±1.0dB @ +25 ±5°C (typical) | |
| Режимы работы детектора | Положительный пик; Отрицательный пик; Образец; Среднее; Среднеквадратичное значение | |
| Эталонный уровень | -80 ~ +70dBmV | |
| Маркеры | 2 вертикальных маркера | |
| Измерение параметров аналогового телевидения | ||
| Диапазон частот | 7 ~ 1220 MHz | |
| Стандарты | B/G, I, D/K, L/L', M/N | |
| Стандарты цвета | NTSC, PAL, SECAM | |
| Частотный шаг | 10kHz | |
| Диапазон измерения уровней | -40 ~ +60dBmV | |
| Точность | <±1.0dB @ +25 ±5 °C (S/N > 30dB) | |
| Разрешение уровня | 0.1dB | |
| Разрешающая способность полосы пропускания | 300kHz | |
| Диапазон C/N (>53 дБ, затухание 0 дБ) | Оптимальный входной сигнал | 32 ~ 37dBmV (предусилитель выключен) 12 ~ 17dBmV (предусилитель включен) |
| Максимальный входной сигнал | 60dB ±1.0dB (предусилитель выключен) 65dB ±3.0dB (предусилитель включен) | |
| Диапазон CTB/CSO (>53 дБ, затухание 0 дБ) | Оптимальный входной сигнал | 22 ~ 67dBmV (предусилитель выключен) 2 ~ 7dBmV (предусилитель включен) |
| Максимальный входной сигнал | 63dB w/ ±1.5dB accuracy, 78 channels(preamp off) 70dB w/ ±4.0dB accuracy, 78 channels (предусилитель включен) | |
| Измерение ЧСС | 1~15%; ±0.5% (1~5%); ±1.0% (5~15%) | |
| Глубина диапазона модуляции | 40~95%, ±1.5% (C/N>40 dB) | |
| Измерение угла наклона | До 16 каналов | |
| Предусилитель | 18dB gain (Автоматически) | |
| Аттенюатор | 40dB максимум (Автоматически) | |
| Спектральный анализ восходящего потока | ||
| Диапазон частот | 4 ~ 210 MHz | |
| Размах частоты | 42 / 64 / 84 / 116 / 206 MHz, нулевой диапазон | |
| Ширина полосы пропускания (-3 дБ) | 300 kHz | |
| Полоса пропускания видео | 300 kHz | |
| Шкала дисплея / диапазон | 1,2, 5, 10, 20dB/div; 8 вертикальных деления | |
| Время развертки | 20ms ~ 25s | |
| Диапазон уровней входного сигнала | -60 ~ +60dBmV | |
| Чувствительность | 0 ~ 40 dB in 1 dB steps (Автоматический/ручной режимы) | |
| Предусилитель | 18dB gain (Ручной режим) | |
| Точность измерения | < ±1.0dB @ +25 ±5°C (typical) | |
| Режимы работы детектора | Positive Peak; Negative Peak; Sample; Average | |
| Маркеры | 2 vertical markers | |
| Цифровая устойчивость | ||
| 0 ~ 7 MHz | 100% POI; минимальная длительность сигнала 2.5ms | |
| 4 ~ 46 MHz | 100% POI; минимальная длительность сигнала 4.5ms | |
| 4 ~ 68 MHz | 100% POI; минимальная длительность сигнала 4.64ms | |
| 4 ~ 88 MHz | 100% POI; минимальная длительность сигнала 5.3ms | |
| 4 ~ 120 MHz | 100% POI; минимальная длительность сигнала 6.3ms | |
| 4 ~ 210 MHz | 100% POI; минимальная длительность сигнала 10.6ms | |
| Измерение параметров цифрового телевидения | ||
| Диапазон частот | 7 ~ 1220 MHz | |
| Диапазон уровней мощности | -30 ~ +50dBmV | |
| Точность | <±1.5dB @ +25 ±5°C (C/N > 20dB) | |
| Разрешение уровня | 0.1 dB | |
| Предусилитель | 18dB Коэффициент усиления (автоматический) | |
| Аттенюатор | 40dB максимум (автоматический) | |
| Тип модуляции | 16, 32, 64, 128, 256 QAM (J.83 Annex A, C) 64, 256 QAM (J.83 Приложение B) | |
| Глубина чередования | 128 x 1 ~ 128 x 4 (J.83B) 12 x 17 (J.83A,C) | |
| Скорость передачи символов | 1.0 ~ 7.0 MS/s | |
| SNR | >47 dB; Точность ±2.0dB | |
| MER | >47 dB; Точность ±2.0dB | |
| EVM | <0.36% | |
| BER | 1E-3 ~ 1E-9 | |
| Constellation | 16, 32 64, 128, 256 QAM | |
| Измерения кабельных модемов (нисходящий поток) | ||
| Диапазон частот | 108 ~ 1218 MHz / 258 ~ 1218 MHz | |
| Демодуляция | DOCSIS 3.0 | 64QAM, 256QAM |
| DOCSIS 3.1 | Multi-carrier OFDM 16 to 4096QAM | |
| Макс. скорость | DOCSIS 3.0 | 1.2 Gbps (32 DS channel bonding) |
| DOCSIS 3.1 | 1.97 Gbps (2 OFDM 192MHz channels) | |
| Объединение каналов | DOCSIS 3.0 | Up to 32 SCQAM |
| DOCSIS 3.1 | 2 OFDM, 192 MHz + 32 SCQAM | |
| Полоса пропускания | DOCSIS 3.0 | 6MHz / 8MHz |
| DOCSIS 3.1 | OFDM 192MHz, SCQAM 6MHz / 8MHz | |
| Диапазон уровней входного сигнала | -15 ~ +15 dBmV | |
| Измерения кабельных модемов (восходящий поток) | ||
| Диапазон частот | 5 ~ 85 MHz / 5~204MHz | |
| Полоса пропускания сигнала | TDMA | 200/400/800/1600/3200/6400kHz |
| S-CDMA | 1600/3200/6400kHz | |
| OFDMA | 96MHz (DOCSIS 3.1, BPSK to 4096 QAM) | |
| Диапазон уровней выходного сигнала | TDMA | +8 ~ +54 dBmV (32QAM, 64QAM); +8 ~ +55 dBmV (8QAM, 16QAM) +8 ~ +58 dBmV (QPSK) |
| S-CDMA | +8 ~ +53 dBmV (все виды модуляции) | |
| OFDMA | +11 ~ +65 dBmV | |
| Объединение каналов | DOCSIS 3.0 | До 8 каналов |
| DOCSIS 3.1 | До 2 каналов OFDMA | |
| Макс. Скорость | 320 Мбит/с с 8 восходящими каналами связи 720 Мбит/с с 1 каналом OFDMA 96 МГц | |
| Генератор восходящего сигнала | ||
| Модуляция сигнала | CW, QPSK, 8/ 16 / 32/ 64 / 256 QAM (no FEC) | |
| Скорость передачи символов | 160 kHz/s; 320 kHz/s; 640 kHz/s; 1.28 MS/s; 2.56 MS/s; 5.12 MS/s | |
| MER | >38dB; Точность ±2.0dB | |
| Диапазон частот | 5 ~ 85 MHz | |
| Шаг частоты | 1 MHz | |
| Диапазон уровней сигнала | 8 ~ 60dBmV | |
| Регулируемый по уровню шаг | 1dB | |
| Усовершенствованный генератор сигналов восходящего потока (опция) | ||
| Модуляция сигнала | Приложение A | CW, QPSK, 16 / 64 / 256 QAM |
| Приложение B | CW, 64 / 256 QAM | |
| FEC | RS (204, 188) J.83A; RS (128, 122) J.83B | |
| Скорость передачи символов | 1 ~ 7 MS/s | |
| MER | >40dB; Точность ±2.0dB | |
| BER | <1E-9 | |
| Диапазон частот | 4 ~ 210 MHz | |
| Шаг частоты | 10kHz | |
| Фазовый шум | 100dBc @ 10kHz; 115dBc @ 100kHz (CW @ 50 MHz) | |
| Точность частоты | 2ppm | |
| Время установления | 2ms | |
| Диапазон уровней сигнала | 0 ~ 60dBmV | |
| Точность уровня | ±1.5dB (CW); ±2.0dB (QAM) | |
| Регулируемые по уровню ступени | 0.1dB | |
| Анализ транспортных потоков | ||
| Анализ в реальном времени | Информация о транспортном потоке в реальном времени, включая название сервиса, идентификатор, информацию о провайдере, PID видео/аудио. Подробные аудио- и видеоданные для незашифрованных программ. | |
| TR 101 290 Приоритет 1,2, 3 | TR 101 290 Приоритет 1,2,3 - тестирование и мониторинг в реальном времени. | |
| Основная информация | Различные детали TS, включая тип данных в % разбивке; скорость передачи; длину пакета; информацию о сети. | |
| Список PID | Отображает PID в текущем потоке с указанием типа, символьной скорости и % каждого из них. | |
| PCR Монитор | Рассчитывает интервал / точность PCR; динамический график результатов в реальном времени; данные о макс/мин интервале / точности. | |
| Список PSI/SI | Отображает информацию о PSI/SI (PAT, PMT, CAT, NIT, SDT, TDT, EIT) в виде дерева. | |
| Список программ (EPG Info) | EPG транспортного потока, включая номер программы, название и ID сервиса, несущую частоту, информацию о провайдере, тип модуляции и символьную скорость. | |
| Обратная развертка траектории | ||
| FSK Tx Частота | 5 ~ 210 MHz | |
| FSK Tx Амплитуда | 10 ~ 50dBmV | |
| FSK Rx Частота | 42 ~ 300 MHz | |
| FSK Rx Чувствительность | -40dBmV | |
| Пилотная частота | 5 ~ 210 MHz | |
| Пилотная частота Амплитуда | 10 ~ 50dBmV | |
| Tx Амплитуда тестового сигнала | 0 ~ 60dBmV | |
| Tx Частота тестового сигнала | 5 ~ 210 MHz | |
| Tx Точка тестовой частоты | 1 ~ 16 frequency points | |
| DS2831 Поддерживаемые устройства (головная станция) | DS1610 поддерживает до 4 устройств | |
| WiFi | ||
| Частота | 2.4G, 5G | |
| Поддерживаемые стандарты | 802.11 a/b/g/n | |
| Режим безопасности | WPA / WPA2 / WPA-PSK / WPA2-PSK | |
| Шифрование | WEP / AES / TKIP | |
| Параметры тестирования | SSID, Уровень, Канал | |
| GPS Опции | ||
| C/A Code Rate | 1.023MHz | |
| Частота приёмника | L1(1575.42MHz) | |
| Каналы отслеживания | 56 | |
| Производительность позиционирования | ||
| 2D Plant | 5m [Среднее] | |
| 2D Plant | 3.5m [Среднее], с вспомогательным DGPS | |
| Дрейф | <0.02m/s | |
| Точность синхронизации | 1ps | |
| Координатная рамка | WGS-84 | |
| Максимальная высота | 18000m | |
| Ускорение | <4g | |
| Электрические параметры | ||
| Чувствительность к отслеживанию | -162dBm | |
| Чувствительность к приобретению | -160dBm | |
| Среднее время старта | Холодный старт | 29s |
| Теплый старт | 28s | |
| Горячий старт | 1s | |
| Среднее время повторного получения | 0.1s | |
| Температура эксплуатации | -30 ~ +80°C | |
| Optical Power Measurement | ||
| Точность | ±0.17dB (± 3%) | |
| Тип детектора | InGaAs Ф 2000pm | |
| Динамический диапазон | -50dBm ~ +27dBm | |
| Линейность | 0.07db/10dB | |
| Разрешение | 0.01dBm, mW, pW, nW | |
| Длина волны | 850, 980, 1300, 1310, 1490, 1550, 1610nm | |
| Интерфейс | FC/SC/ST Универсальный разъем Интерфейсный адаптер | |
| Визуальный локатор неисправностей | ||
| Длина выходной волны | 650 ± 10nm | |
| Выходная мощность | 10mW | |
| Стандарт безопасности | IEC 60825-1: 2007 | |
| Интерфейс | FC/PC | |
| Область контроля волокон | ||
| Проходное/непроходное тестирование | Поддерживается | |
| Разрешение | 0.5pm | |
| Поле зрения | 425pm x 320pm | |
| Интерфейс и источник питания | USB 2.0 | |
| Фокус | Ручная регулировка, Максимальный ход 2 мм | |
| Размеры | 175mm хФ3500 (зонд без колпачка) | |
| Источник света | Синий LED | |
| Рабочая температура | 0 ~ 50°C | |
| Температура хранения | -20 ~ +70°C | |
| Разное | ||
| Радиочастотный вход | 75Q F | |
| USB | USB 2.0 | |
| Ethernet | RJ45, 10/100T Ethernet | |
| Дисплей | 7" capacitive touchscreen; TFT LCD, 800x480 pixels | |
| AC/DC Адаптер | AC 100 ~ 240V / 50 ~ 60Hz; DC 12V / 5A | |
| Аккумулятор | Li-ion, 7.4V / 10Ah | |
| Время зарядки | ~4 hrs. | |
| Время работы | ~8 hrs. | |
| Габариты (ШхВхГ) | 245mm x 155mm x 60mm (9.6" x 6.1" x 2.4") | |
| Вес | ~2.2kg (4.9 lbs) | |
| Температура эксплуатации | -10 ~ +50 °C | |
| Температура хранения | -20 - +60 °C | |
| Для подрядчиков | Для монтажников | Для сетевых инженеров | Для инженера ВУЗа или узла | ||
| DS2831-C | DS2831-I | DS2831-S | DS2831-PRO | ||
| Спектральный анализ частоты | 1.228 GHz | 1.228 GHz | 1.228 GHz | 1.228 GHz | |
| MER | 41 dB | 43 dB | 45 dB | 47 dB | |
| DS2831-802 | 2.15GHz Расширение частоты | O | O | ||
| DS2831-805 | Устойчивость спектра | O | O | ||
| DS2831-803 | Пакет Искажения CATV | O | V | V | V |
| DS2831-804 | Пакет видеопараметров | O | O | V | |
| DS2831-806 | EVS (спектр вектора ошибок) | O | V | ||
| DS2831-807 | MPEG-2 пакет | O | |||
| DS2831-811 | Wifi пакет | O | O | O | V |
| DS2831-809 | Прямая/обратная пассивная развертка | O | O | ||
| DS2831-810 | Upstream развертка с Kingstone | V | V | ||
| DS2831-808 | Тестовый пакет USG | O | O | O | O |
| DS2831-812 | 1Gbps тестирование | O | O | O | V |
| DS2831-813 | OFDM тестирование | O | V | V | V |
| DS2831-814 | Дистанционное управление через Web | O | O | O | V |
| DS2831-816 | Запись BER | V | V | ||
| DS2831-800 | Визуальный локатор неисправностей (650 нм, 10 мВт); измеритель оптической мощности (7 длин волн) | O | O | V | V |
| DI-1000 | Оптический фиброскоп Lightel с 6-кратными насадками | O | O | O | O |
| DS2831-819 | Сертификат EDGE | O | O | O | O |
| DS2831-820 | Система управления активами EDGE | O | O | O | O |
| DS2831-W1 | Продление гарантии на 1 год/год, всего до 5 лет | O | O | O | O |
| V = стандартное оборудование O = опция | |||||
