Портативный анализатор АФУ, кабелей и антенн

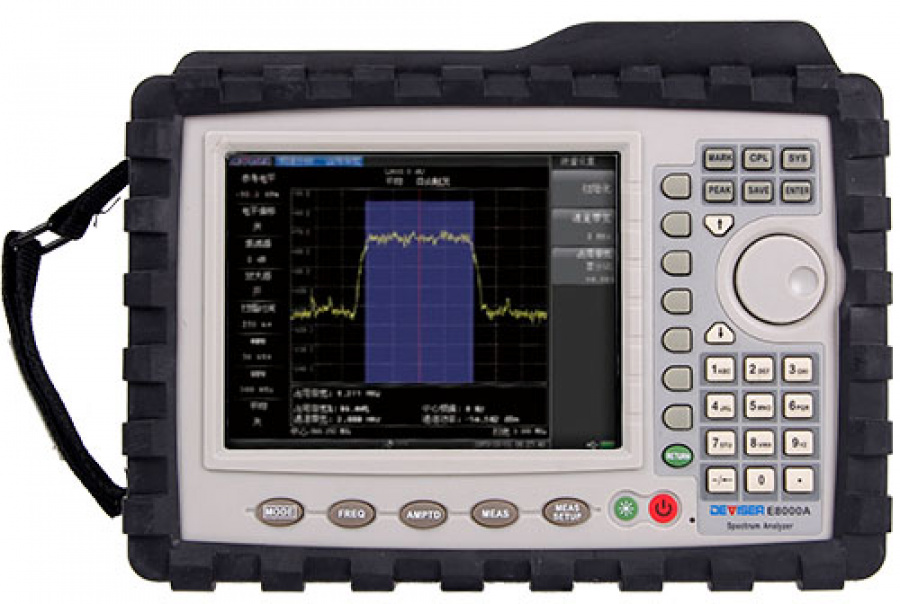

Deviser E7000A — это портативный анализатор кабелей, антенн и спектра (диапазон частот от 25 МГц до 4.4 ГГц/ 6 ГГц), разработанный для обслуживания базовых станций радиосвязи и телерадиовещания. Он объединяет функции измерения физических параметров фидерных линий (КСВ, потери в кабеле, расстояние до повреждения) и анализатор спектра в одном приборе.
Основные характеристики и особенности:
- Диапазон частот: 25 МГц – 4.4 ГГц (в модификации E7000A) и до 6.0 ГГц (для версии E7100A).
- Функционал: измерение расстояния до повреждения (DTF), обратных потерь, КСВ и параметров спектра.
- Обслуживание: требуется периодическая калибровка с помощью компонентов OPEN/SHORT/LOAD (доступна для просмотра в руководстве пользователя)
- Питание: портативное, используется перезаряжаемая литий-ионная батарея которая может требовать замены со временем
| Модель | E7000A | E7100A |
| Частотный диапазон | 1 МГц ~ 4,4 ГГц | 1 МГц ~ 6,0 ГГц |
| Разрешение | 1 кГц | 1 кГц |
| Измерение | ||
| Отражение | <1,0 мс/точка | |
| DTF | <1,25 мс/точка | |
| Точек данных | 130259517, 1033,2065 | |
| Исправлены направленность | 42 дБ (обычно, после стандартной калибровки OSL) 38 дБ (Типичный, после экальной калибровки) |
|
| Обратные потери | От 0 до 60dB | |
| КСВН | 1:1 до 65: 1 | |
| Диапазон DTF (расстояние) | 1500 м (4921 фута) | |
| Помехоустойчивость | ||
| -Канал | + 20 дБм @> 1 МГц несущей частоты | |
| Off-канал | + 13 дБм в пределах ± 10 кГц несущей частоты | |
| Разъемы (отражение/RF Out) | ||
| RF выход | Тип N, женский, 50 Ом | |
| RF выход повреждения уровня | 25 дБм, ± 50 В постоянного тока | |
| Подключение | ||
| USB хост | USB 2,0 типа A | |
| USB клиента | 5-контактный мини-b (подключение к компьютеру для передачи данных) | |
| LAN | RJ45 10 M/100 M LAN Ethernet порт | |
| Дисплей | 6,5 дюймовый TFT LCD (640x480) | |
| Хранение данных | ||
| Внутренний | 1 Гб,> 2000 сохраненных файлов измерений | |
| Внешний | Ограничено размером USB флешка | |
| Блок питания | ||
| Тип батареи | Литий-ионный, 11,1 В, Ач | |
| Работа от батареи | > 6,0 часов, непрерывный; 8,0 часов, холостой | |
| Адаптер переменного тока выход | 15-19 В постоянного тока | |
| Вход для адаптера переменного тока | 100 ~ 240VAC, 50 ~ 60 Гц | |
| Операция на окружающую среду | ||
| Рабочая температура | От-10 °C до + 55 °C | |
| Температура хранения | От-20 °C до + 75 °C | |
| Максимальная влажность | 95% относительной влажности (без конденсации) при 40 °C | |
| Шок | Mil-PRF-28800F класс | |
| Высота над уровнем моря | 4600 метров, работает и не работает | |
| Европейский EMC | IEC/EN 61326-1:2006 | |
| Размеры и вес | ||
| Измерение | 258 мм x 17 мм x 74 мм | |
| Вес | 2,2 кг | |
Аксессуары
Стандартные аксессуары:
| Литий-ионная аккумуляторная батарея | E8000-0300 |
| AC-DC адаптер | FSP065-RAB |
| Адаптер прикуривателя для автомобиля | E7000-0400 |
| 1,5 м RF Тестовый порт кабель, N (m), 6 ГГц | E7000-0702 |
| Калибровочный комбо открытый/короткий/нагрузка, N (m), 6 ГГц | E7000-0700 |
| Мягкая сумка для переноски | E7000-0600 |
| Программное обеспечение центра измерений CD-ROM с руководством пользователя | E7000-0200 |
Дополнительные аксессуары
| Точность "Y" открытая/короткая/нагрузка калибровка комбинация, N (m), DC ~ 6 ГГц, 50Ω | E7000-700 |
| Калибровочный комбо «Y» открытый/короткий/нагрузка, N (f), DC-6GHz, 50Ω | E7000-709 |
| Калибровка Combo “T” Open/Short/Load, 7/16 DIN (m), DC ~ 6 GHz, 50Ω | DCAL-6DM-C |
| Калибровка Combo “T” открытая/короткая/нагрузка калибровка комбинация, 7/16 DIN (f), DC ~ 6 GHz, 50Ω | DCAL-6DF-C |
| Кабель испытательного порта RF, бронированный, фазовый стабильный, 1,5 м, N (m) до N (f), 18 ГГц, 50 Ом | DTC-18NMNF-1.5 |
| Кабель испытательного порта RF, бронированный, фазовый стабильный, 1,5 м, N (m) до 7/16 DIN (f), 18 ГГц, 50 Ом | DTC-18NMDF-1.5 |
| Кабель испытательного порта RF, бронированный, фазовый стабильный, 1,5 м, N (m) до 7/16 DIN (m), 18 ГГц, 50 Ом | DTC-18NMDM-1.5 |
| Кабель испытательного порта RF, бронированный, фазовый стабильный, 3,0 м, N (m) до N (f), 18 ГГц, 50 Ом | DTC-18NMNF-3.0 |
| Кабель испытательного порта RF, бронированный, фазовый стабильный, 3,0 м, N (m) до 7/16 DIN (f), 18 ГГц, 50 Ом | DTC-18NMDF-3.0 |
| Кабель испытательного порта RF, бронированный, фазовый стабильный, 3,0 м, N (m) до 7/16 DIN (m), 18 ГГц, 50 Ом | DTC-18NMDM-3.0 |
| Кабель-удлинитель для радиочастотного тестового порта, стабильная фаза, 1,5 м, N (f) до N (f), 18 ГГц, 50 Ом | DTC-18NFNF-1.5 |
| Высокоточный адаптер Комплект, 50 ом (PNFNF, PNFD, PNFDF, PNTF) | DPAK-1000 |
| Высокоточный адаптер, от N (m) до N (m), от постоянного тока до 18 ГГц, 50 Ом | DPA-NMNM |
| Высокоточный адаптер, от N (f) до N (m), от постоянного тока до 18 ГГц, 50 Ом | DPA-NFNM |
| Высокоточный адаптер, от N (f) до N (f), от постоянного тока до 18 ГГц, 50 Ом | DPA-NFNF |
| Высокоточный адаптер, N (f) до 7/16 DIN N (m), DC до 6 ГГц, 50Ω | DPA-NFDM |
| Высокоточный адаптер, N (f) до 7/16 DIN N (f), DC до 6 ГГц, 50Ω | DPA-NFDF |
| Высокоточный адаптер, N (f) до SMA (f), DC до 6 ГГц, 50Ω | DPA-NFSF |
