Alcatel-Lucent OmniPCX Enterprise – это коммуникационная платформа для средних и больших компаний, основанная на открытых стандартах, позволяющая строить корпоративные сети связи как на базе IP, так и на базе традиционных технологий. Количество абонентов может изменяться в пределах от 5 до 10000 для одной станции (узла) и до 100 000 пользователей для сети IP-АТС. Большое количество предоставляемых телекоммуникационных сервисов, приложений, программных и аппаратных интерфейсов позволяет оптимизировать использование всех систем связи Вашей компании и добиться их максимальной интеграции с бизнес-процессами.
OmniPCX Enterprise является дальнейшим развитием IP-АТС OmniPCX 4400. Для сохранения инвестиций своих заказчиков Alcatel-Lucent позволяет осуществлять миграцию до текущего релиза станций данной линейки (выпускается с 1997 г. под именем «Alcatel 4400») с поддержкой почти всех интерфейсных плат и терминалов. Таким образом, замена (если это необходимо) только процессорного комплекса, позволяет превратить A4400 купленную 8-9 лет назад в современную коммуникационную систему.
Особенности:
- Управление Media Gateway;
- Маршрутизация и контроль соединений как в IP-сети (SIP, H.323…) так и в сети традиционной телефонии (цифровые/аналоговые линии);
- Взаимодействие с другими CS, объединенными в сеть;
- Управление основными функциями станции, голосовой почтой, call центром;
- Взаимодействие с ПО сторонних разработчиков.
Основными достоинствами Alcatel-Lucent OmniPCX Enterprise являются:
- неблокируемая архитектура
- гибкость и распределенность
- модульность и наращиваемость
- полностью прозрачное сетевое решение
- лучшее в классе решение по беспроводной связи
- полная локализация
- сетевое управление в режиме реального времени, автоматическая синхронизация и аудит конфигураций
- управление сетью из единого центра с разграничением прав доступа
- несколько вариантов исполнения процессорного комплекса в целях оптимизации стоимости
- высокая надежность системы (до 99,999%), дублирование элементов и пространственное резервирование
- возможность построения на базе OmniPCX Enterprise мощного центра обработки вызовов
- наличие гибкой и развитой системы голосовой почты и голосовых подсказок
- наличие большого количества приложений
Архитектура Alcatel-Lucent OmniPCX Enterprise основана на IP и состоит из следующих компонентов:
- Communication Server – коммуникационного сервера, состоящего из аппаратной платформы и ПО, который является ядром системы и выполняет все основные функции, такие как маршрутизация вызовов и управление шлюзами Media Gateway
- Набора Media Gateway, которые являются интерфейсом между IP-средой и TDM-средой. В них подключаются интерфейсные платы, а также системные платы.
- Набора IP/цифровых/аналоговых клиентов
Communication Server (CS)
Communication Server – основной элемент, "мозг" OmniPCX Enterprise. Он обеспечивает:
- Управление Media Gateway
- Маршрутизация и контроль соединений как в IP-сети (SIP, H.323…) так и в сети традиционной телефонии (цифровые/аналоговые линии)
- Взаимодействие с другими CS, объединенными в сеть
- Управление основными функциями станции, голосовой почтой, call центром
- Взаимодействие с ПО сторонних разработчиков
Alcatel-Lucent OmniPCX Enterprise Communication Server основан на операционной системе Linux, что существенно облегчает внедрение новых аппаратных платформ. Программное обеспечение загружается на жесткий диск при установке, а его функционал определяется набором открытых лицензий.
Communication Server может работать на различных аппаратных платформах:
- IP Rack Server:
Плата CS устанавливается в выделенное шасси конструктива Common Hardware (Rack Module 1) и соединяется с Media Gateway и сетью посредством IP. Рекомендуется для конфигураций до 1000 пользователей
Плата CS устанавливается в шасси конструктива Common Hardware (Rack Module 3) вместе с другими интерфейсными платами, обеспечивая интеграцию всех необходимых компонентов в одном аппаратном шасси. Соединяется с Media Gateway и сетью посредством IP. Рекомендуется для конфигураций до 350 пользователей.
- IP Crystal Server:
плата CPU7-2 устанавливается в шасси конструктива Crystal Hardware. Рекомендуется для традиционных конфигураций от 250 до 5000 пользователей.
- IP Appliance Server:
Communication Server работает на выделенном сервере и соединяется с Media Gateway и сетью посредством IP. Рекомендуется для расширенных конфигураций до 100 000 пользователей.
Media Gateway (MG)
Media Gateway является одним из ключевых компонентов OmniPCX Enterprise, выполняя роль шлюза между IP и TDM средой и обеспечивает:
- Соединение с сетями ТФоП по ISDN и аналоговым линиям
- Подключение и коммутация цифровых аппаратов (интерфейсы UA)
- Подключение и коммутация аналоговых двухпроводных аппаратов и факсов
- Подключение базовых станций DECT
- IP кодеки для компрессии голоса (G.711, G.723, G.729)
- DSP ресурсы для обеспечения голосовых подсказок, конференц-связи
Media Gateway может быть выполнен на основе одной из двух аппаратных платформ:
Common Hardware
Crystal Hardware
Common Hardware
Конструктив Common Hardware представляет собой компактное шасси предназначенное для установки в 19” стойку. При этом все порты выведены на лицевую часть и выполнены в формате RJ-45, что существенно облегчает обслуживание. Шасси могут поставляется с питанием 220В, либо 48В.
Существует два типа шасси:
1. Rack Module 1
- Высота 1.5U
- 2 свободных слота
- До 28 портов
2. Rack Module 3
- Высота 3.5U
- 8 свободных слотов
- До 96 портов
В каждом Media Gateway конструктива Common Hardware устанавливается плата GD-2 (Gateway Driver), выполняющая ряд служебных функций:
- Управление платами, подключенными к локальному media gateway
- Управление DSP ресурсами для функционала голосовых подсказок, конференц-связи
- Коммутация TDM соединений
- Генерация и детектирование DTMF
- Соединения с Communication Server по IP
Стекирование шасси конструктива Common Hardware
Шасси Rack Unit 3 поддерживают возможность стекирования с помощью дочерней платы HSL2, устанавливаемой в GD основного шасси и плат MEX, которые устанавливаются в дополнительные шасси. Шасси объединяются с помощью кабеля витой пары категории 5e, при этом максимальная длина кабеля – 5 метров.
Пример объединения шасси Rack Unit 3 в стек:
Поддерживается стекирование до трех шасси Rack Unit 3 в одном Media Gateway. При этом возможна установка до 240 Media Gateway на одном CS. Таким образом, до 720 Rack Unit 3 в одной станции. Система очень хорошо масштабируется.
Интерфейсные платы Common Hardware
Для конструктива Common Hardware существует полный спектр интерфейсных плат как для подключения абонентов, так и для подключения к сети:
- Цифровые абонентские порты
Платы UAI4-1, UAI8-1, UAI16-1. Используются для подключения цифровых телефонов Alcatel-Lucent 9 series и базовых станций DECT. Модульность 4, 8, 16 портов.
- Аналоговые абонентские порты
Платы SLI4-1, SLI8-1, SLI16-1. Используются для подключения аналоговых двухпроводных телефонов, факсов. Модульность 4, 8, 16 портов.
- Цифровые соединительные линии
Платы BRA2, BRA4, BRA8. 2/4/8 портов ISDN Basic Rate Access (2B+D).
Плата PRA-T2. 1 порт ISDN Primary Rate Access (30B+D).
- Аналоговые соединительные линии
Платы APA4, APA8. 4/8 портов аналоговых соединительных линий.
- Смешанные платы MIX
Для оптимизации небольших конфигураций Rack Unit 1 и Rack Unit 3 поддерживают платы MIX, которые совмещают в себе порты ISDN BRA, UAI и SLI:
| Плата |
Модульность |
| |
BRA |
UAI |
SLI |
| MIX4/8/4 |
4 |
8 |
4 |
| MIX4/4/8 |
4 |
4 |
8 |
| MIX2/4/4 |
2 |
4 |
4 |
- Плата Ethernet коммутатора
Плата LAN16-2 представляет собой 16-портовый (14x10Mb/100Mb + 2x100Mb/1Gb) неуправляемый L2 коммутатор, который может быть использован для подключения IP устройств в случаях отсутствия внешнего оборудования.
Crystal Hardware
Конструктив Crystal Hardware был унаследован от УПАТС Alcatel-Lucent OmniPCX 4400, которая была снята с производства в 2004 году. В основе конструктива лежит патентованная технология ACT – Alcatel-Lucent Crystal Technology, благодаря которой платы в станции соединяются по принципу "каждая с каждой" каналом 2 Мбит/c, обеспечивая при этом полностью неблокируемую архитектуру.
Виды конструктивов АСТ
В составе Alcatel-Lucent OmniPCXEnterprise используются следующие виды конструктивов:
- АСТ28 на 28 слотов,
- АСТ14 на 14 слотов.
Конструктивы АСТ28 и АСТ14 могут поставляются в специальных шкафах (М2, М3, МI), имеющих внутри стандартную 19-ти дюймовую стойку, либо в комплекте со специализированным крепежом для стандартной 19-ти дюймовой стойки.
Crystal Hardware используется в случае:
Высокой плотности портов аналоговой или цифровой телефонии
Потребности в функционале реализованном только в Crystal Hardware, например для подключения 11-канальных базовых станций DECT (6-канальные подключаются в обычные цифровые порты) или расширенной голосовой почты 4635
Основу Crystal Hardware составляют шасси ACT14 Shelf, ACT28 Shelf и кабинеты M2,M3,MI.
Шасси ACT14/28 Shelf
ACT14/28 Shelf представляют собой шасси выполненные по технологии ACT модульностью 14 и 28 слотов:
Шасси требуют питания 48В и устанавливаются в кабинеты M2/M3/MI, либо в обычную 19” стойку.

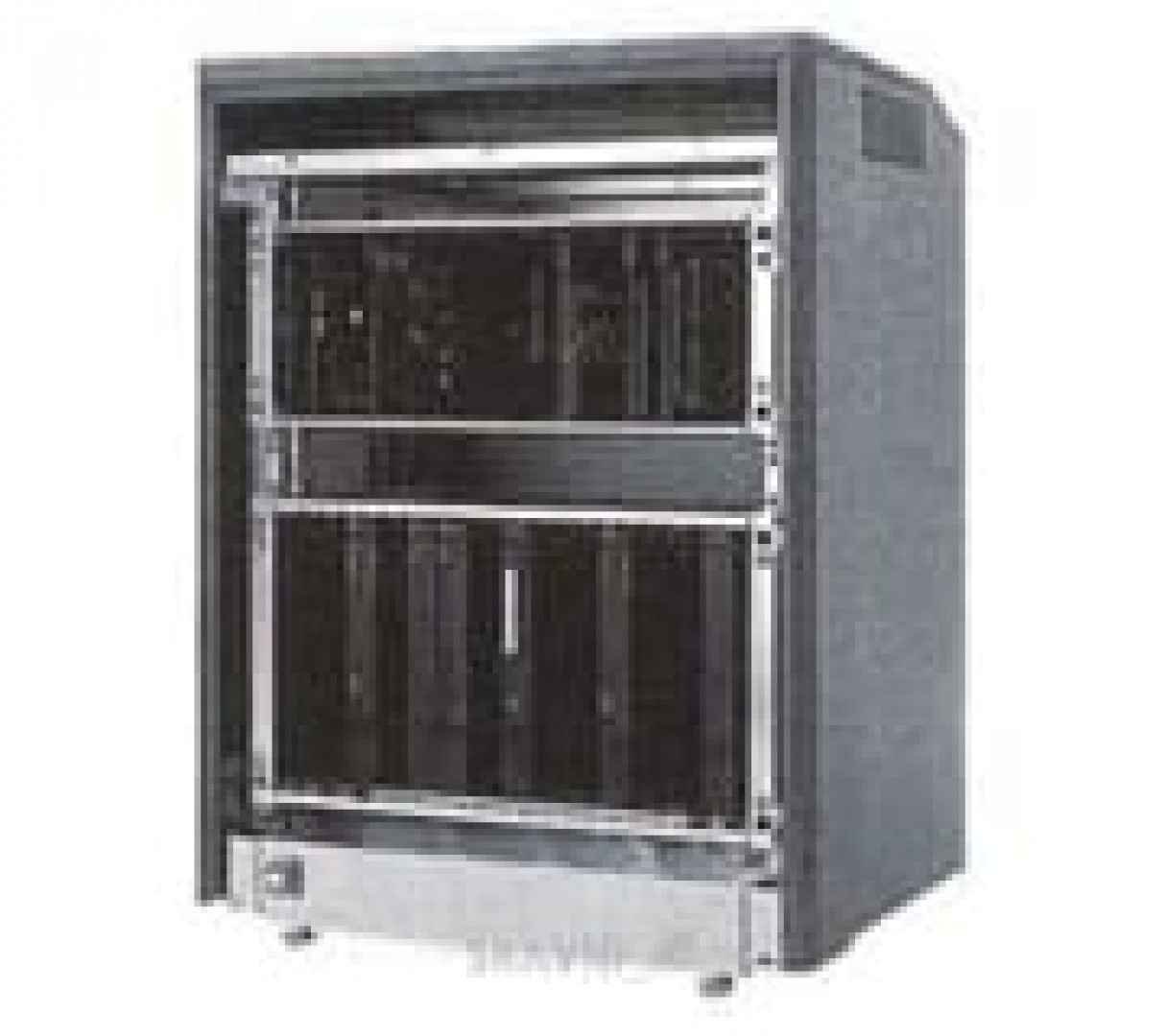

Кабинеты M2/M3/MI
Для монтажа шасси могут использоваться кабинеты M2/M3/MI, которые выполняют функцию по разводке питания, охлаждению и обеспечения резервного питания (для MI).
Кабинет M2 может нести в себе две ACT14 Shelf, либо одну ACT28 Shelf.
Характеристики:
- Ширина: 570 мм
- Высота: 740 мм
- Глубина: 255 мм
- Вес: 70 кг
Питание 48 В
Кабинет M3 может быть выполнен в следующих конфигурациях:
- 4 шасси ACT14 Sh
- 1 шасси ACT28 Shelf + 2 шасси ACT14 Shelf
- 2 шасси ACT14 Shelf
Характеристики:
- Ширина: 570 мм
- Высота: 1500 мм
- Глубина: 516 мм
- Вес: 110 кг
Питание 48 В
Кабинет MI – специальная версия кабинета M3 с интегрированным выпрямителем 220В – 48В, что позволяет питать его от стандартной сети 220В. Также содержит в себе батареи для обеспечения бесперебойного питания. Может нести себе либо ACT14 Shelf, либо ACT28 Shelf.
Характеристики:
- Ширина: 570 мм
- Высота: 1500 мм
- Глубина: 516 мм
- Вес: 110 кг
Для соединения с сетью или Communication Server по IP, в шасси ACT Shelf устанавливается плата INT-IP, которая также несет на себе VoIP компрессоры с помощью дочерних плат.
Объединение шасси конструктива Crystal Hardware
Шасси конструктива Crystal Hardware могут объединяться с помощью плат INTOF, что позволяет иерархически соединять шасси между собой между собой с поддержкой до 3 уровней иерархии:
Интерфейсные платы Crystal Hardware
Для конструктива Common Hardware существует полный спектр интерфейсных плат как для подключения абонентов, так и для подключения к сети:
- Цифровые абонентские порты
Для подключения цифровых телефонов Alcatel-Lucent 9 series и базовых станций DECT используются платы eUA32 емкостью в 32 порта.
- Аналоговые абонентские порты
Для подключения аналоговых двухпроводных телефонов, факсов используются платы eZ32 емкостью в 32 порта.
- Цифровые соединительные линии
Плата BRA2 обеспечивает 8 портов ISDN Basic Rate Access (2B+D).
Плата NPRAE-2 обеспечивает 2 порта ISDN Primary Rate Access (30B+D).
- Аналоговые соединительные линии
Плата NDDI2-2 обеспечивает 8 портов аналоговых соединительных линий.
- Платы DECT8
Платы DECT8 используются специально для подключения 11-канальных базовых станций DECT RBS. Для подключения 6-канальных базовых станций используются обычные цифровые абонентские порты.
