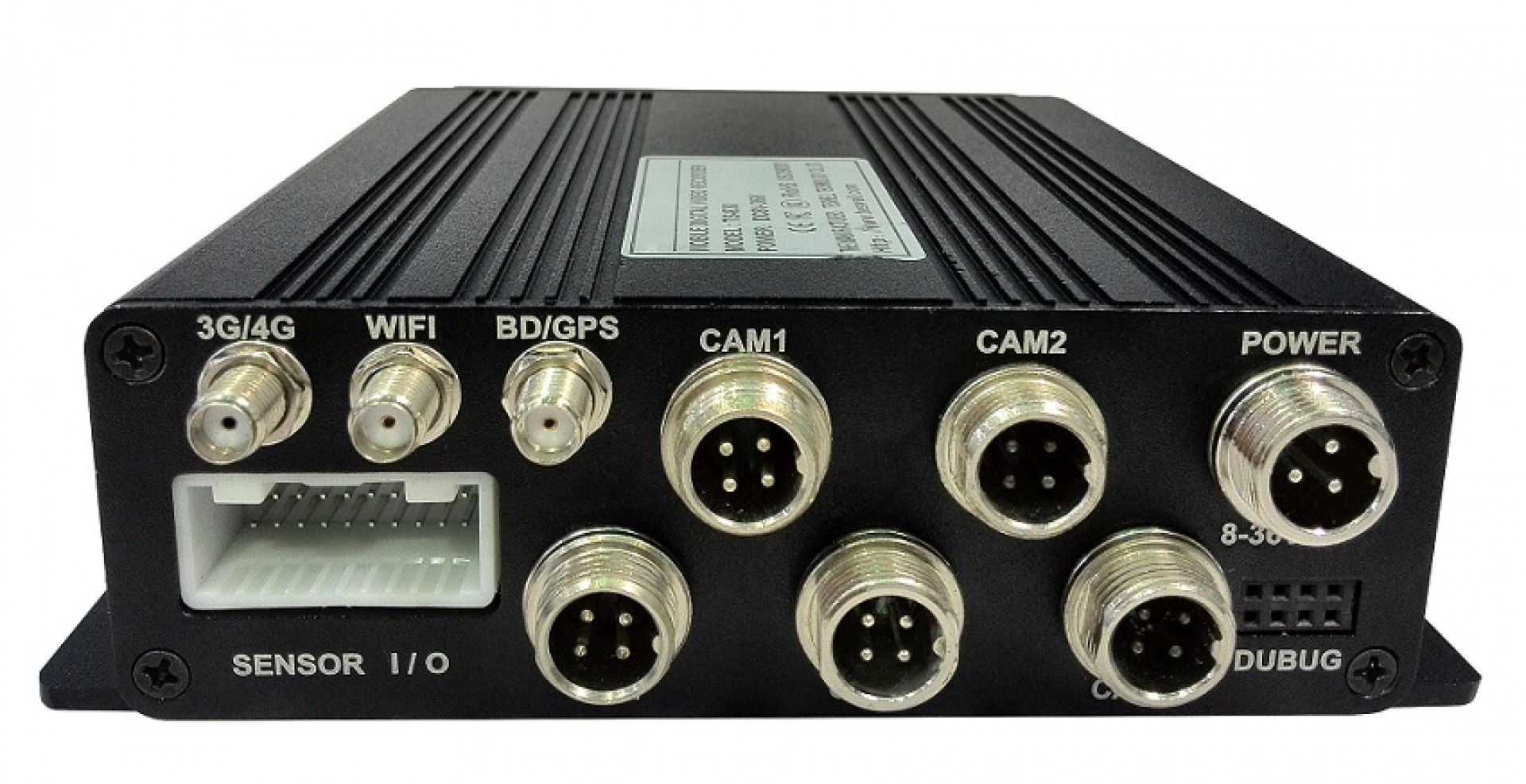

DBR-9000-DS-960H
4 канальный бортовой видеорегистратор MDVR: 4 x 960H / D1 / HD1 / CIF, 2 SD слота для карты памяти (до128GB), GPS + 3/4G (FDD) + WiFi 5.8 Ггц, разъем LAN (5 pin) M12, компактный корпус. Предназначен для эксплуатации в транспортных средствах (автобусы, автомобили, трамваи и тд.) жестких условий эксплуатации в широком диапазоне рабочих температур, в условиях повышенной пыли, грязи, солевого тумана, ЭМИ. Бортовой видеорегистратор устанавливается внутри транспортного средства. Аудио/Видео, тревожные сигналы, телематика и др. данные передаются на MDVR, откуда они транслируются через встроенный модем по беспроводным сетям GSM/3G/4G в диспетчерскую. Благодаря встроенному модулю GPS/GLONASS бортовой видеорегистратор транслирует информацию о местонахождении транспортного средства в режиме реального времени, что позволяет отслеживать перемещение по маршруту, определять скорость, задать/корректировать автоматическое объявления (об остановках и тд.). Интеллектуальное ПО управления транспортным средством (Software IVMS) позволяет осуществлять управление и мониторинг. ПО регулярно обновляется и может быть доработано для обеспечения выполнения всех необходимых специальных функций транспортного средства по требованию клиента или клиентом самостоятельно.
Особенности:
- 4 входа для аналоговых камер (разъем 4-pin);
- Разрешение записи видео 4 х 960H / D1 / HD1 / CIF;
- Синхронизация записи и воспроизведения с 4-х камер;
- Возможность установки 2-х SD карт, максимальный объём каждой до 128 Гб;.
- Встроенный G-сенсор, GPS/GLONASS, 3G/4G, Wi-Fi (5,8 ГГц);
- Отслеживание информации о превышении скорости, резком повороте, резком торможении, движении задним ходом, открытии и закрытии дверей через IVMS;
- Питание 8-36В (постоянное);
- Рабочая температура -20 ºC до 85 ºC.
|
Cистема |
Операционная система |
Linux |
|
Интерфейс системы |
Графический интерфейс (OSD меню) |
|
|
Язык OSD меню |
Английский/Русский |
|
|
Файловая система |
Защита паролем: 2 уровня: Администратор или User |
|
|
Видео |
Видео вход |
4 входа CIF/HD1/D1/960H |
|
VGA выход |
через 24 pin разъем |
|
|
Видео выход |
1 вход (на задней панели 1 х RJ45 и AV-OUT) |
|
|
Видео дисплеи |
Одиночный снимок, 1 ~ 4 |
|
|
Видео стандарт |
PAL / NTSC |
|
|
Сжатие видео |
H.264 |
|
|
Аудио |
Аудио вход |
4 |
|
Аудио выход |
2 |
|
|
Запись |
при записи аудио происходит синхронизация с видео |
|
|
Обработка, запись и хранение данных |
Разрешение |
CIF / HD1 / D1 / 960H |
|
Качество изображения |
ISO14496-10 Промышленный стандарт, 1-8 уровней регулирования (1-ый самый лучший) |
|
|
Видео бит-рейт |
CIF: 1536Kбит/с ~ 128Kбит/с, |
|
|
Аудио бит-рейт |
4Kбайт/с |
|
|
Жёсткий диск |
2 слота для SD карты (до 128Гб, Класс 10 или выше) |
|
|
Тревожный вход/выход |
Тревожный вход |
4 входа, Регулировка активации механизма если напряжение меньше чем 1В(постоянный ток) или больше чем 5В(постоянный ток) |
|
Тревожный выход |
1 вых., 12В |
|
|
Детектор движения |
Настраиваемая чувствительность (Высокая/Средняя/Низкая) |
|
|
LAN |
RJ45 |
1 x M12 (5 pin) для мониторинга видео |
|
Wi-Fi |
Встроенный Wi-Fi 802.11b/g/n (2.4 / 5.8 Ггц) |
|
|
3G/4G |
Встроенный модуль 3G (HSUPA / HSDPA / WCDMA / EVDO / TD-SCDMA), модуль 4G (TDD-LTE / FDD-LTE) /1 слот для SIM карты |
|
|
GPS/ GLONASS |
GPS/ GLONASS |
Встроенный модуль GPS/GLONASS |
|
Телематика |
Приложенная документация |
Руководство пользователя |
|
GPS/GLONASS |
Автоопределение, синхронизация |
|
|
CAN-шина |
Датчик запуска двигателя, превышения скорости, акселерометра, температуры, потери видео сигнала, детектор движения |
|
|
Режим воспроизведения видео |
1 канал или синхронизация 4 каналов на ПК (монитор) |
|
|
Режим поиска файлов |
По времени / По дате / По событию |
|
|
Дистанционное управление |
ИК-пульт дистанционного управления |
|
|
USB входы |
Через 24 пин кабель |
|
|
Питание |
Вход |
8?36В (постоянное) |
|
Выход |
12В (+/- 0.2В), Макс 3A |
|
|
Интерфейсы портов |
RS232 порт |
1 порт для связи или скачивания данных |
|
Условия эксплуатации и физические характеристики |
RS485 порт |
1 порт для связи или скачивания данных |
|
Intercom |
Встроенный |
|
|
G-Сенсор |
Встроенный |
|
|
CAN-шина |
Реализация через 24 пин |
|
|
Класс защиты |
IP65 |
|
|
Рабочая температура/влажность |
-20? ~ 85? |
|
|
Функционал |
Габариты (ШxГxВ) |
132*137*40мм |
|
Вес |
0,6 Кг |
|
|
Функции телематики |
Функция автомобильный черный ящик: запись скорости, GPS позиция, ускорение силы тяжести, резкое нажатие тормоза, движение назад автомобиля, при аварии, сигнализация и т.д. Встроенные часы, календарь |
|
|
Программное обеспечение |
Воспроизведение на ПК |
A / V, GPS, Просмотр карты, скорости, G-Сенсор и т.д. файлов, доступных для воспроизведения на ПК. Ограниченное воспроизведение также доступно на MDVR |
|
IVMS |
Мониторинг и управление (Aудио / Видео, GPS, сигналы тревоги и т.д.) в режиме реального времени через беспроводные сети (требуется доступ к Wi-Fi или GSM/3G/4G/) |
|
|
Обновление программного обеспечения |
Локально или Дистанционно |
Обновление через SD-карту или удаленно с помощью платформы IVMS |
|
Обнаружение ACC |
|
Выключение |
|
≥6 В |
Включить |
|
|
Видео (входное напряжение) |
75Ω |
75Ω |
|
Видео (выходное напряжение) |
2Vp-р |
2VP-P CVBS выход аналогового сигнала, экран ввода требуется сопротивление 75 Ом |
|
I/O порт |
|
Низкое напряжение пускового механизма |
|
> 5V |
Высокое напряжение пускового механизма |
|
| Модель | = | Описание | ||||||||||||||||||||||||
| DBR-9000-DS-960H-3G | = | 4 x 960H (4 pin), 2 SD, GPS/GLONASS, 3G, WiFi | ||||||||||||||||||||||||
| DBR-9000-DS-960H-4G | = | 4 x 960H (4 pin), 2 SD, GPS/GLONASS, 3G/4G, WiFi | ||||||||||||||||||||||||
| DBR-9000-DS-960H-3G-L | = | 4 x 960H (4 pin), 2 SD, GPS/GLONASS, 3G, WiFi + разъем LAN (5 pin) | ||||||||||||||||||||||||
| DBR-9000-DS-960H-4G-L | = | 4 x 960H (4 pin), 2 SD, GPS/GLONASS, 3G/4G, WiFi + разъем LAN (5 pin) | ||||||||||||||||||||||||
Комплект поставки:
- Видеорегистратор ( 1 шт.)
- Кабель питания (1 шт.)
- Кабель аудио/видео вых. (1 шт.)
- Кабель 24 pin для подключения датчиков, тревожных сигналов и тд. (1 шт.)
- Кабель снижения от антенны GPS/GLONASS с разъемами (1 шт.)
- Антенна GPS/GLONASS (1 шт.)
- Антенна WI-FI (1 шт.)
- Антенна GSM/3G/4G (1 шт.)
- Защита для кабелей (1 шт.)
- ИК-пульт дистанционного управления (1 шт.)
- ПО управления и мониторинга (Комплект)
- Технический паспорт
- Руководство по эксплуатации
Схема разъемов:
Обозначение контактов разъема 20-pin
| Контакт | = | Интерфейс | ||||||||||||||||||||||||
| 1 | = | VGA-R Вых. | ||||||||||||||||||||||||
| 2 | = | VGA-G Вых | ||||||||||||||||||||||||
| 3 | = | VGA-B Вых | ||||||||||||||||||||||||
| 4 | = | RS485+ | ||||||||||||||||||||||||
| 5 | = | RS485- | ||||||||||||||||||||||||
| 6 | = | RS232TX | ||||||||||||||||||||||||
| 7 | = | RS232RX | ||||||||||||||||||||||||
| 8 | = | A вых. | ||||||||||||||||||||||||
| 9 | = | V вых. | ||||||||||||||||||||||||
| 10 | ||||||||||||||||||||||||||
