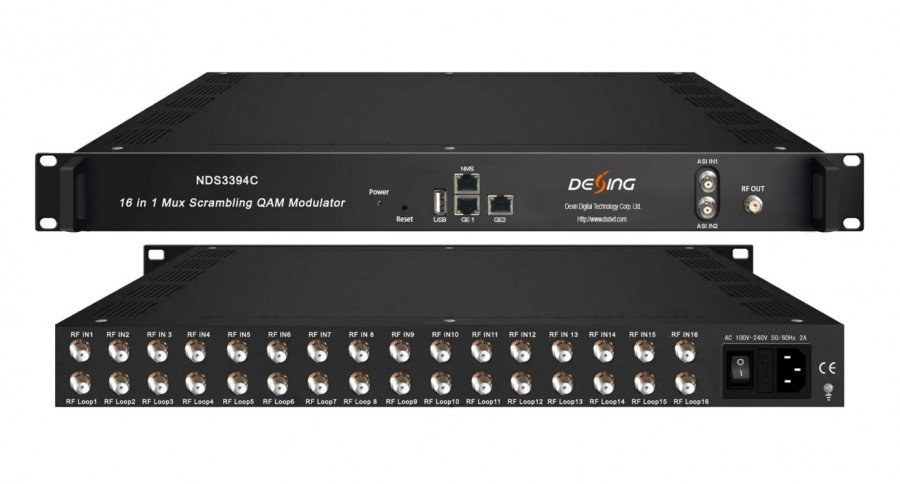

NDS3394C
Производитель: Dexin
Описание:
Трансмодулятор вход 16/24 x DVB-C/T/T2/-S/-S2/-S2X, ATSC, ISDB-T (опционально) , выход 16 x DVD-C
NDS3394C - высокопроизводительный и экономически эффективный трансмодулятор. Он имеет 16/24 входов DVB-S2/C/T2, мультиплексор и модулятор на 16 DVB-C. Для удовлетворения различных требований это устройство также оснащено 215 IP-входами и выходами MPTS через UDP и RTP. После мультиплексирования и модуляции QAM он дает выход 16 несмежных несущих и 1 выход IP (MPTS) через GE1. Устройство характеризуется высоким уровнем интеграции, высокой производительностью и низкой стоимостью. Он имеет двойной источник питания (опционально). Это полнофункциональное устройство для небольшой головной станции CATV, и отличный выбор для малых и средних кабельных сетей, гостиничной телевизионной системы, пансионатов, больниц и т.д.
Особенности:
- 16/24 входов DVB-C (DVB-T/T2/-S/-S2/-S2X, ATSC, ISDB-T опционально) FTA-тюнер + 2 входа ASI+512 IP-вход через GE1 по протоколу UDP и RTP
- 1 выход IP (MPTS) через UDP и RTP/RTSP, как зеркало одного оператора
- 16 потоков QAM модуляции
- Отличный индекс выходной мощности RF, MER≥40db
- Интегрированные функции демодуляции и мультиплексирования
- Поддержка точной настройки PCR
- Поддержка PID Remapping
- Поддержка перестроения и редактирования PSI / SI
- Управление через WEB, NMS
- Резервный источник питания (дополнительно)
| Вход | 16 DVB-C (DVB-T/-(T)/-S/-S2/-S2X, ATSC, ISDB-T опционально) FTA тюнер | |||||
| 512 IP-вход через GE1 по протоколам UDP и RTP | ||||||
| 2 ASI входа, BNC разъем | ||||||
| Секция тюнера | Переключаемые многорежимные тюнеры | DVB-C | Стандарт | J.83A(DVB-C), J.83B, J.83C | ||
| Входной частотный диапазон | 60~890MHz | |||||
| Созвездие | 16/32/64/128/256 QAM | |||||
| DVB-T/(T) | Входной частотный диапазон | 60~890MHz | ||||
| Пропускная способность | 6/7/8 M bandwidth | |||||
| ISDB-T | Входной частотный диапазон | 60~890MHz | ||||
| Версия 1 | DVB-S/S2 | Входной частотный диапазон | 950~2150MHz | |||
| Символьная скорость | QPSK 1~45Mbauds | |||||
| 8PSK 1~45Mbauds | ||||||
| Кодовая скорость | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 | |||||
| Созвездие | QPSK, 8PSK | |||||
| Версия 2 | DVB-S | Входной частотный диапазон | 950~2150MHz | |||
| Символьная скорость | 0.5~45Msps | |||||
| Уровень сигнала | - 65~-25dBm | |||||
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | |||||
| Созвездие | QPSK | |||||
| Max входной bitrate | ≤129 Mbps | |||||
| DVB-S2 | Входной частотный диапазон | 950~2150MHz | ||||
| Символьная скорость | QPSK/8PSK /16APSK: 0.5~45 Msps | |||||
| 32APSK: 0.5~40Msps; | ||||||
| FEC | QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 | |||||
| 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 | ||||||
| 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 | ||||||
| 32APSK: 3/4, 4/5, 5/6, 8/9, 9/10 | ||||||
| Созвездие | QPSK, 8PSK, 16APSK, 32APSK | |||||
| Max входной bitrate | ≤129 Mbps | |||||
| DVB-S2X | Входной частотный диапазон | 950-2150MHz | ||||
| Символьная скорость | QPSK/8PSK /16APSK: 0.5~45 Msps | |||||
| 8APSK/32APSK: 0.5~40Msps | ||||||
| FEC | QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20 | |||||
| 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 | ||||||
| 8APSK: 5/9-L, 26/45-L | ||||||
| 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36 , 2/3-L, 25/36, 13/18, 7/9, 77/90 | ||||||
| 32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9 | ||||||
| Созвездие | QPSK, 8PSK, 8APSK, 16APSK, 32APSK | |||||
| Max входной bitrate | ≤129 Mbps | |||||
| ATSC | Входной частотный диапазон | 30~1000MHz | ||||
| Пропускная способность | 6M | |||||
| Созвездие | 8VSB | |||||
| Мультиплексирование | Максимальное переназначение PID | 360 выводов на канал | ||||
| Функции | Переназначение PID (автоматически или вручную) | |||||
| Точная настройка PCR | ||||||
| Автоматическое генерирование таблиц PSI/SI | ||||||
| Параметры скремблирования | Максимальное одновременное шифрование CA | 4 | ||||
| Стандарт | ETR289, ETSI 101 197, ETSI 103 197 | |||||
| Подключение | Локальное/удаленное подключение | |||||
| Модуляция | QAM каналы | Выход 16 несмежных несущих | ||||
| Стандарт | EN300 429/ITU-T J.83A/B | |||||
| MER | ≥40db | |||||
| Частотный диапазон | 50~960MHz, 1KHz step | |||||
| Выходной уровень сигнала | -20~+10dbm(87~107 dbµV),0.1db step | |||||
| Символьная скорость | 5.0Msps~7.0Msps, 1ksps stepping | |||||
| J.83A | J.83B | |||||
| Созвездие | 16/32/64/128/256QAM | 64/256 QAM | ||||
| Пропускная способность | 8M | 6M | ||||
| Выход | 16 RF потоков (F разъем) | |||||
| 1 выход IP (MPTS) по UDP и RTP/RTSP (только GE1), как зеркало одного оператора | ||||||
| Системные характеритики | Сетевое управление через WEB | |||||
| Китайский и английский язык | ||||||
| Обновление программного обеспечения Ethernet | ||||||
| Габариты | Размеры (Ш*Г*В) | 482×300×44.5 мм | ||||
| Условия эксплуатации | Температура | 0~45?(рабочая) ; -20~80?(хранения) | ||||
| Электропитание | Power | AC 100В±10% 50/60Гц; | ||||
| AC 220В±10%, 50/60Гц | ||||||
| Модель | Описание |
| NDS3394C-24 | Трансмодулятор вход 24 x DVB-C/T/T2/-S/-S2/-S2X, ATSC, ISDB-T (опционально) , выход 16 x DVD-C |
| NDS3394C-16 | Трансмодулятор вход 16 x DVB-C/T/T2/-S/-S2/-S2X, ATSC, ISDB-T (опционально) , выход 16 x DVD-C |
