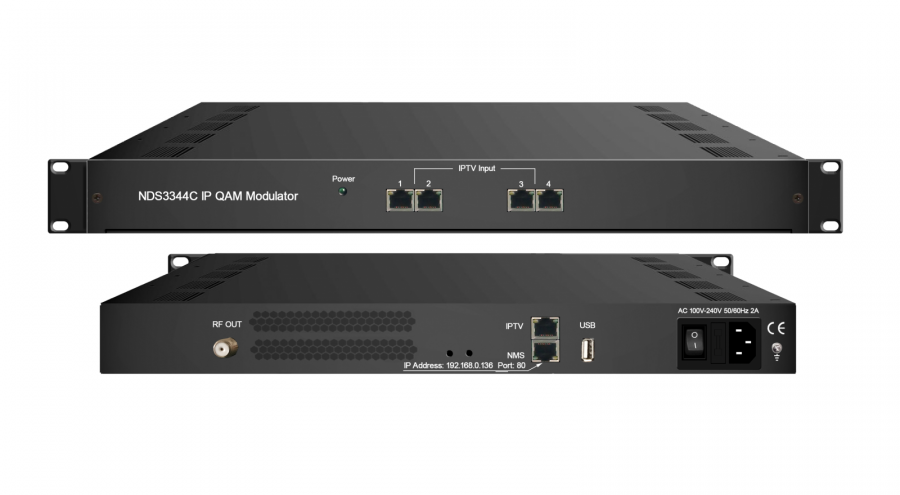

IP QAM модулятор

Производитель: Dexin

Код: NDS3344C-4

Описание:

модулятор IP в DVB-T/DVB-C

NDS3344C – это модулятор IP в DVB-T/DVB-C со встроенным мультиплексором и DVB скремблером (в режиме DVB-C), разработанный компанией DEXIN в составе экономически эффективного семейства устройств нового поколения «all-in-one» (все-в-одном). Устройство обеспечивает мультиплексирование, скремблирование и выходную модуляцию для 4-х выходных QAM потоков (DVB-C) и мультиплексирование и модуляцию для 4-х выходных потоков в режиме DVB-T Устройство принимает до 192 входных IP TS через четыре IP порта и обеспечивает на своем RF выходе 4-е смежных радиочастотных несущих в полосе 50...960МГц. Устройство отличается высоким уровнем интеграции функциональных возможностей и демократичной стоимостью..

Особенности:

4 × RJ-45 10/100 Base-T интерфейса.
1 × RJ-45 10/100/1000 Base-T интерфейс.
Поддерживает до 192 входных IP TS потоков формата UDP/RTP, SPTS или MPTS.
Поддержка PCR коррекции.
Поддержка CA PID фильтрация, ре-маппинг (remapping) и редактирование PSI/SI таблиц.
Доступен как автоматический, так и ручной режим PID ре-маппинга.
Поддержка DVB скремблирования (ETR289), протоколов Simulcrypt (стандарты ETSI 101 197 и ETSI 103 197). Единовременная работа до 4-х CAS.
Поддержка мультиплексирования и скремблирования UDP/RTP/RTSP 4-х IP TS на выходе (MPTS/SPTS).
Обеспечивает 4 выходных DVB-T/DVB-C TS, полностью совместимых со стандартами EN 300 429 и ITU-TJ.83 A/B/С.
Поддерживает код RS (204, 188).
Поддержка TS playing через USB диск(FAT32).
Простой и интуитивно понятный англоязычный интерфейс.
Обновление ПО устройства через Web или USB.

Диаграмма внутренней структуры NDS3344C:

DVB-C:

DVB-T

Вход	Входной интерфейс	512 × 4 IP входа, 4 100M Ethernet-порт
	Протокол	TS по UDP / RTP / RTSP, одноадресные и многоадресные, IGMP V2 / V3
	Скорость передачи	Макс 80Mbps для каждого входа FE
MUX	Входной канал	512
	Выходной канал	4
	Максимальный PIDs	748 для каждого канала
	Функции	PID переназначение (авто / вручную по желанию), PCR точная регулировка, PSI / SI таблицы, автоматическая генерация
Параметры скремблера	Мах Simulcrypt CA	4
	Стандарт	ETR289, ETSI 101 197, ETSI 103 197
	Подключение	Локальное / удаленное подключение
Параметры модулятора	QAM	4 несмежных QAM
	Стандарт	EN300 429 / ITU-T J.83A / B / C
	Символьная скорость	5,0 ~ 9.0Msps, 1ksps шаг
	Констелляция	16, 32, 64, 128, 256QAM
	FEC	RS (204, 188)
RF выход	Интерфейс	1 F Вывод для 4 QAM, 75Ω импеданс
	RF диапазон	30 ~ 1000MHz, 1kHz шаг
	Выходной уровень	-10dBm ~ + 0dBm (96 ~ 106dbμV), 0.1дБ шаг
	MER	≥ 40дБ
	ACLR	-60 дБн
TS выход	4 Выходов IP по UDP / RTP / RTSP, одноадресная / многоадресная, 1х 100M Ethernet порты ( опция )
Система	Программное обеспечение для управления сетью (NMS) с поддержкой WEB
Основные	Габариты	430мм × 180мм × 44мм
	Вес	3кг
	Диапазон рабочих температур	0 ~ 45 ?
	Питание	220 В переменного тока ± 10%, 50 / 60Hz
	Потребляемая мощность	15,4 Вт
