IPTV DVB модулятор

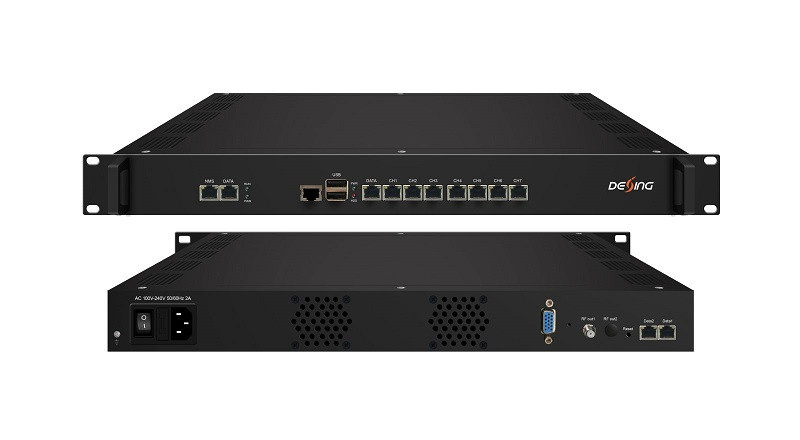

NDS3508C IPTV DVB модулятор состоит из двух независимых модулей: модуля шлюза и модуля модулятора.
Модуль шлюза. Входы: 7 х IP in over HTTP, UDP (SPTS), RTP (SPTS), RTSP и HLS. Выходы: 1 х IP out over HTTP, UDP (SPTS), HLS, RTMP; 7 х IP out over HTTP, HLS и RTMP (Unicast). Подача выходных IP потоков на модуль модулятора.
Модуль модулятора: входы: IP over UDP/RTP. Выходы: 16 DVB-C/8 DVB-T/6 ISDBT/8 ATSC RF; 8(16) x UDP/RTP/RTSP.
Таким образом, NDS3508C обеспечивает передачу IP (HTTP, UDP, RTP, RTSP и HLS) на выход RF в одном корпусе. Высокая производительность делает данное устройство широко используемым в цифровых головных станциях кабельного телевидения, бизнес-приложениях, системах IPTV / OTT и т. д. и предлагает операторам различные решения для повторного распространения программ.
Особенности:
- 1 модуль шлюза IPTV +1 модуль модулятора IP, и они могут работать независимо
- IP-вход (HTTP, UDP, RTP, RTSP и HLS) на RF-выход в одном блокеМодуль шлюза:
Модуль шлюза
8 LAN портов:
Порт DATA: IP выход HTTP, UDP (SPTS), HLS и RTMP (HTTP, HLS и RTMP (Unicast)/ UDP (Multicast))
Порты CH1-7: IP вход HTTP, UDP (SPTS), RTP (SPTS), RTSP и HLS - Передача IP на модуль модулятора через порт данных
- Добавления прокручиваемого логотипа, приветствие, загрузка изображений и видео (эта функция применима только к приложению IP Out, и на STB / Android TV должен быть установлен Dexin IPTV APK)
- Загрузка Dexin IPTV APK непосредственно с устройства
Модуль модулятора:
IP вход через UDP/RTP через порт Data/Data (1/2 порт)
IP выход через UDP/RTP/RTSP через порт Data (1/2 порт)
Поддерживает 16 DVB-C/8 DVB-T/6 ISDBT/8 ATSC RF
Получение IP от модуля шлюза напрямую через порт данных - Поддержка функции защиты от IP джиттера
- Управляйте 2 модулями по отдельности с помощью веб-интерфейса NMS
- Поддержка загрузки файлов TS через интерфейс
| Модуль IPTV шлюза | ||||||
| Вход | Ввод IP через порты 1-7 (1000M) через HTTP, UDP (SPTS), RTP (SPTS), RTSP (через UDP, полезная нагрузка: mpeg TS) и HLS | |||||
| Загрузка файлов TS через веб-управление | ||||||
| IP выход | IP-выход через порт DATA (1000M) HTTP (Unicast), UDP (SPTS, Multicast) HLS и RTMP (источник программы должен быть в кодировке H.264 и AAC) | |||||
| IP-выход через порты 1-7 (1000M) HTTP / HLS / RTMP (Unicast) | ||||||
| Системные характеристики | Память: 4G | |||||
| Твердотельный диск (SSD): 16 ГБ | ||||||
| Время переключения каналов с DEXIN ’STB: HTTP (1-3 с), HLS (0,4-0,7 с) | ||||||
| Поддержка добавления прокручиваемой подписи, приветственных слов, загрузочного изображения и загрузочного видео (эта функция применима только к приложению IP-выхода, и на STB / Android TV должен быть установлен Dexin IPTV APK) | ||||||
| Поддержка загрузки Dexin IPTV APK прямо из этого устройства | ||||||
| Воспроизведение программ на Android STB и TV с APK, максимум 150 терминалов | ||||||
| Поддержка около 80 программ HD / SD (битрейт: 2 Мбит / с). Когда HTTP / RTP / RTSP / HLS конвертируется в UDP (многоадресная передача Multicast), фактическое приложение будет преобладать и предлагать максимальную загрузку ЦП на 80% | ||||||
| веб-управление NMS через порт DATA | ||||||
| Модуль модулятора (В качестве модулятора модули Dexin DX316/DX308T/DX306I/DX308AT) | ||||||
| Вход | DX316 (DVB-C) | 512 IP (MPTS/SPTS) input over UDP/RTP, 2 100/1000M Ethernet Port | ||||
| DX308T (DVB-T) | 256 IP (MPTS/SPTS) input over UDP/RTP, 2 100/1000M Ethernet Port | |||||
| DX306I (ISDBT) | 192 IP (MPTS/SPTS) input over UDP/RTP, 2 100/1000M Ethernet Port | |||||
| DX308AT (ATSC) | 256 IP (MPTS/SPTS) input over UDP/RTP, 2 100/1000M Ethernet Port | |||||
| Мультиплексирование | DVB-C | DVB-T/ ATSC | ISDBT | |||
| Кол-во каналов на входе | 512 | 256 | 192 | |||
| Кол-во потоков на выходе | 16 | 8 | 6 | |||
| Max PIDs | 180 на канал | |||||
| Функции | Переназначение PID (авто / вручную опционально) | |||||
| PCR точная настройка | ||||||
| PSI/SI автоматически генерируются | ||||||
| Скремблирование/ Параметры (для DVB-C) | Max simulscrypt CA | 4 | ||||
| Стандарт скремблирования | ETR289, ETSI 101 197, ETSI 103 197 | |||||
| Соединение | Локальное / удаленное соединение | |||||
| Параметры модулятора | DVB-C | J.83A | J.83B | |||
| Созвездие | 16/32/64/128/256QAM | 64QAM/ 256QAM | ||||
| Пропускная способность (Bandwidth) | 8M | 6M | ||||
| Стандарт | EN300 429/ITU-T J.83A/B(DVB-C) | |||||
| Символьная скорость | 5.0~7.0Msps, 1ksps stepping | |||||
| QAM channel | 16 несмежных выходов несущей в полосе пропускания 192M | |||||
| RF частотный диапазон | 50~960MHz, 1KHz step | |||||
| RF выходной уровень | -20~+10dBm, 0.1dB step | |||||
| MER | ≥ 40dB | |||||
| FEC | RS (204, 188) | |||||
| DVB-T | Стандарт | ETSI EN300 744 | ||||
| Созвездие | QPSK/16QAM/64QAM | |||||
| Пропускная способность (Bandwidth) | 6/7/8 MHz | |||||
| Trans mode | 2K/4K/8K | |||||
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | |||||
| MER | ≥ 40dB | |||||
| RF частотный диапазон | 50~960MHz, 1kHz stepping | |||||
| RF выходной уровень | -20~+10dBm, 0.5dB stepping | |||||
| RF выход | 8 несмежных выходов несущей в полосе пропускания 192M | |||||
| ISDBT | Стандарт | ARIB STD-B31 | ||||
| Пропускная способность (Bandwidth) | 6M | |||||
| Созвездие | QPSK, 16QAM, 64QAM | |||||
| Защитный Интервал | 1/32, 1/16, 1/8, 1/4 | |||||
| Режим передачи | 2K, 4K, 8K | |||||
| Code rate | 1/2, 2/3, 3/4, 5/6, 7/8 | |||||
| MER | ≥ 40dB | |||||
| RF частотный диапазон | 50~960MHz, 1KHz step | |||||
| RF выходной уровень | -20dBm~+10dBm, 0.1dB stepping | |||||
| RF выход | 6 несмежных выходов несущих в полосе пропускания 192M | |||||
| ATSC | Стандарт | ATSC A/53 | ||||
| Пропускная способность (Bandwidth) | 6M | |||||
| Созвездие | 8VSB | |||||
| FEC | RS(208 188)+Trellis | |||||
| MER | ≥40dB | |||||
| RF частотный диапазон | 50~960MHz, 1kHz step | |||||
| RF выходной уровень | -20dBm~+10dBm, 0.5dB stepping | |||||
| RF выход | 8 несмежных выходов несущей в полосе пропускания 192M | |||||
| Выход TS | 16 (DVB-C)/ 8(DVB-T/ ATSC)/ 6(ISDBT) IP output over UDP/RTP/RTSP, unicast/multicast, 2*100/1000M Ethernet Ports (Data 1/2) | |||||
| Управление | веб-управление NMS | |||||
| Основные физические характеристики | Габариты | 482mm×324mm×44mm (WxLxH) | ||||
| Температура | 0~45?(рабочая), -20~80?(хранения) | |||||
| Питание | Переменное 100V±10%, 50/60Hz или 220V±10%, 50/60Hz | |||||
|
Модель |
Тип |
Модуляция |
Память |
CPU |
Твердотельный диск (SSD) |
Механический жесткий диск |
|
NDS3508С |
IPTV DVB модулятор |
DVB-C, DVB-T/ ATSC, ISDBT |
4G |
1037 |
16G (60G oпционально) |
× |
