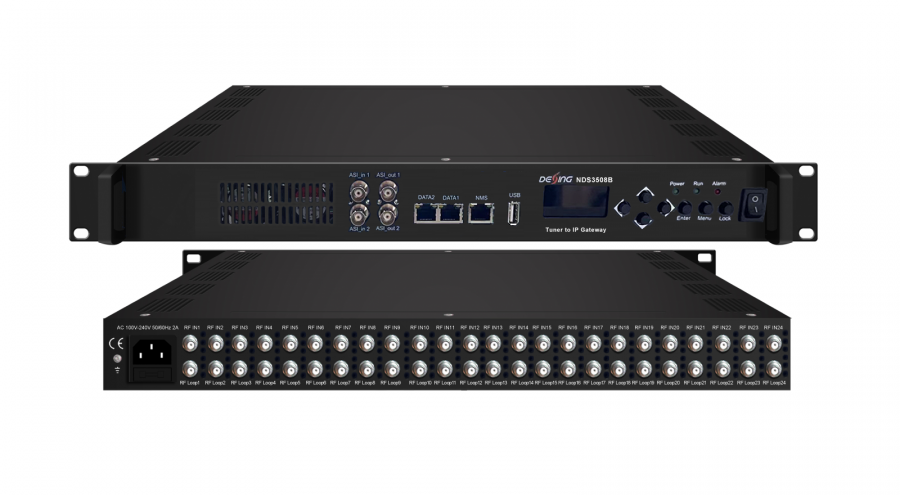

Стример 24/16xDVB-S/S2/S2X или DVB-C/T/T2/ISDB-T в IP
Производитель: Dexin
Код: NDS3508B-24/16
Описание:
DVB/IP шлюз: 24 или 16 FTA входов DVB-S/S2/S2X или DVB-C/T/T2/ISDB-T, 2 входа ASI, 1 вход USB, IP выходы 27 MPTS или 1024 SPTS, 2 выхода ASI
NDS3508B-24/16 представляет собой DVB/IP шлюз для работы в составе студий кабельного и IP телевидения. Предназначен для конвертации TS потоков с 24/16 x DVB-S2/-C/-T2 в IP. Может использоваться в качестве стримера или дескремблера. Устройство поддерживает на выходе форматы 24 MPTS (24 входа тюнера FTA) + 3 выхода MPTS (2 входа ASI и 1 вход USB) или 1024 SPTS по протоколам UDP и RTP/RTSP, которые переключаются через веб-интерфейс. У данной модели тюнер интегрирован с демодулятором (или входом ASI) и функцией шлюза, которая может демодулировать сигнал от 24 тюнеров FTA в IP-пакет или напрямую преобразовывать TS из входов ASI или входа USB в IP-пакет, а затем выводить IP-пакет через различные IP-адрес и порты. Также встроена функция BISS для дескремблирования программ со входов тюнера.
Ключевые особенности:
- 24 или 16 FTA многорежимных переключаемых входов тюнера DVB-S/S2/S2X или DVB-C/T/T2/ISDB-T , 2 входа ASI, 1 вход USB (воспроизведение файлов TS, FTA 32, USB 2.0)
- Поддержка дескремблирования BISS для входов тюнера
- Поддержка функции DisEqc
- 24 выхода MPTS + 3 выхода MPTS (2 входа ASI и 1 порт USB) или 1024 выхода SPTS (выходы MPTS и SPTS переключаются в веб-интерфейсе)
- 2 порта вывода данных (IP-адрес и номер порта DATA1 и DATA2 разные), до 900 Мбит/с --- SPTS
- 2 независимых выходных порта DATA, DATA1 (выход 512 SPTS) + DATA2 (выход 512 SPTS)
- MPTS — сквозной режим, первые 12 входных сигналов тюнера будут выводиться из DATA 1, остальные 12 входных сигналов тюнера будут выводиться из DATA 2; 2 входных сигнала ASI и 1 входной сигнал USB можно выбрать для вывода через DATA 1 или DATA 2.
- Выход ASI бесполезен в режиме выхода SPTS, а выход ASI может быть выходом обхода одного из 27 входных сигналов (24 входа тюнера, 2 входа ASI и 1 порт USB) в режиме выхода MPTS, выхода ASI 1 и выхода ASI 2. являются зеркальными портами для вывода одного и того же TS
- Поддержка PID-фильтрации, переназначения (только для выхода SPTS)
- Поддержка функции «Null PKT Filter» (только для выхода MPTS)
- Поддержка работы через Интернет, перезагрузка в веб-интерфейсе после обновления прошивки
Функциональная схема:
|
Вход |
24 входа тюнера +2 ASI входа +1 USB вход |
|||
|
Входы SAT |
DVB-S |
Частотный диапазон |
950~2150MHz |
|
|
Символьная скорость |
0.5~45Msps |
|||
|
Входной уровень сигнала |
- 65- -25dBm |
|||
|
FEC |
1/2, 2/3, 3/4, 5/6, 7/8 |
|||
|
Тип модуляции |
QPSK |
|||
|
Максимальный входной битрейт |
≤125 Mbps |
|||
|
DVB-S2 |
Частотный диапазон |
950~2150MHz |
||
|
Символьная скорость |
QPSK/8PSK /16APSK :0.5~45 Msps 32APSK: 0.5~34Msps; |
|||
|
FEC |
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 32APSK: 3/4, 4/5, 5/6, 8/9, 9/10 |
|||
|
Тип модуляции |
QPSK, 8PSK, 16APSK, 32APSK |
|||
|
Максимальный входной битрейт |
≤125 Mbps |
|||
|
DVB-S2X |
Частотный диапазон |
950~2150MHz |
||
|
Символьная скорость |
QPSK/8PSK /16APSK :0.5~45 Msps 8APSK: 0.5~40Msps 32APSK: 0.5~34Msps |
|||
|
FEC |
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 8APSK: 5/9-L, 26/45-L 16APSK:2/3,3/4,4/5,5/6,8/9, 9/10,1/2-L,8/15-L,5/9-L, 26/45,3/5,3/5-L,28/45,23/36,2/3-L, 25/36,13/18,7/9,77/90 32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45,11/15, 7/9 |
|||
|
Тип модуляции |
QPSK, 8PSK, 8APSK, 16APSK, 32APSK |
|||
|
Максимальный входной битрейт |
≤125 Mbps |
|||
|
Многорежимные переключаемые входы тюнера |
DVB-C |
Стандарт |
J.83A(DVB-C), J.83B, J.83C |
|
|
Частотный диапазон |
50~960MHz |
|||
|
Тип модуляции |
16/32/64/128/256 QAM |
|||
|
DVB-T/T2 |
Частотный диапазон |
50~960MHz |
||
|
Пропускная способность |
6/7/8 M bandwidth |
|||
|
ISDB-T |
Частотный диапазон |
50~960MHz |
||
|
BISS дескремблирование |
Mode 1, Mode E |
|||
|
Выход |
IP-выход: 1024 SPTS по протоколам UDP и RTP/RTSP через порт DATA1 и DATA2 (IP-адрес и номер порта DATA1 и DATA2 различаются), одноадресная (Unicast) и многоадресная (Multicast) рассылка |
|||
|
IP-выход: 27 MPTS I (или Тюнер/ASI/USB bypass) по протоколам UDP и RTP/RTSP через порт DATA1 и DATA2, одноадресная (Unicast) и многоадресная (Multicast) рассылка |
||||
|
2 ASI выхода (MPTS только режим вывода, зеркальные порты для вывода одного и того же TS) |
||||
|
Системные возможности |
Веб-управление |
|||
|
Обновление программного обеспечения через Ethernet |
||||
|
Физические характеристики |
Габариты |
482мм×270мм×44мм (Ш×Д×В) |
||
|
Условия эксплуатации |
Рабочая температура: от 0°C до +40°C; |
|||
|
Питание и потребление |
100~240VAC, 50/60Гц |
|||
| Модель | Описание |
| Опция 1 (NDS3508B-16S) | Вход 16 DVB-S2/S2X тюнеров, 2 входа ASI, 1 вход USB. Выход IP 24 MPTS или 1024. SPTS, 2 выхода ASI |
| Опция 2 (NDS3508B-24S) | Вход 24 DVB-S2/S2X тюнера, 2 входа ASI, 1 вход USB. Выход IP 24 MPTS or 1024 SPTS, 2 выхода ASI |
| Опция 3 (NDS3508B-16T) | Вход 16 DVB-C/T/(T2) тюнеров, 2 входа ASI, 1 вход USB. Выход IP 24 MPTS or 1024 SPTS, 2 выхода ASI |
| Опция 4 (NDS3508B-24T) | Вход 24 DVB-C/T/(T2) тюнера, 2 входа ASI, 1 вход USB. Выход IP 24 MPTS or 1024 SPTS, 2 выхода ASI |
