Стример 2/4 x DVB-C/T2 или DVB-S/S2/S2X или ATSC (опционально) в IP

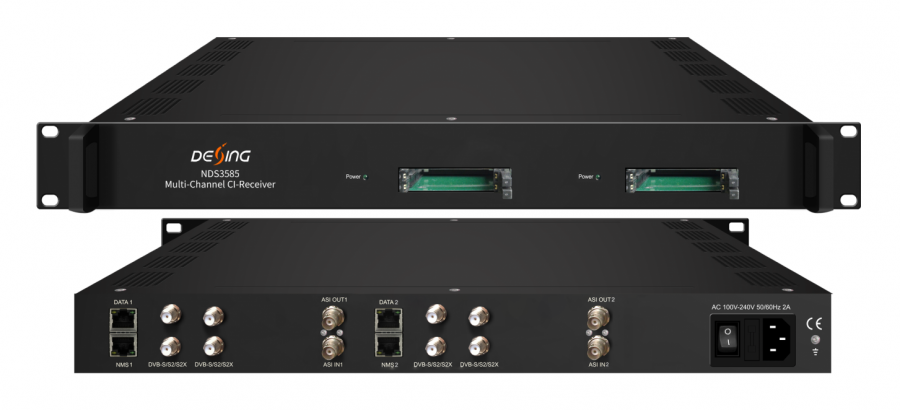

Многоканальный приемник-стример NDS3585 с CI — это новое устройство, которое объединяет демодуляцию и дескремблирование в одном корпусе для преобразования РЧ-сигналов в выходной сигнал TS после повторного мультиплексирования.
Устройство имеет корпус высотой 1U, который поддерживает до 2 модулей демодуляции. 2 модуля CAM/CI, включенные в каждый модуль демодуляции, могут расшифровывать программы, поступающие из зашифрованных RF, ASI и IP. CAM не требует внешнего соединения и питания, или дополнительных устройств дистанционного управления. Также встроена функция BISS для расшифровки программ с любого входа.
Чтобы удовлетворить различные требования клиентов, каждый модуль демодуляции NDS3585 оснащен 1 входом ASI и 16 входами IP для повторного мультиплексирования, а также выходом 1 MPTS и 16 SPTS с 1 выходным портом ASI и 1 портом данных.
Особенности:
- 2 или 4 входа тюнера (переключаемые DVB-C/T/ISDB-T или DVB-S/S2/S2X или ATSC опционально) для каждого модуля демодуляции
- 1 вход ASI и 16 IP (UDP/RTP) для повторного мультиплексирования
- Один CAM может расшифровывать несколько программ из тюнеров/ASI/IP
- Поддержка дескремблирования BISS
- IP (1 MPTS и 16 SPTS) через выход UDP и RTP; Выход ASI для MPTS
- Поддержка максимум 256 PID-сопоставлений
- Дистанционное управление, веб-управление NMS
- Обновления через Интернет
- Высочайшее качество и оптимальная цена
| Вход (на модуль демодуляции) | 2 или 4 входа (Переключаемые входы DVB-C/T/ISDB-T или DVB-S/S2/S2X или ATSC опционально), F разъемы | |||||
| 1 вход ASI для повторного мультиплексирования, интерфейс BNC | ||||||
| 16*IP-входов для повторного мультиплексирования (UDP/RTP) | ||||||
| Секция тюнера | DVB-C | Входной диапазон частот | 60 ~890 MHz | |||
| Стандарт | J.83A, J.83C | J.83B | ||||
| Созвездие | 16/32/64/128/256 QAM | 64/256 QAM | ||||
| DVB-T/T2 | Входной диапазон частот | 60 ~890 MHz | ||||
| Пропускная способность | 6/7/8 M | |||||
| ISDB-T | Входной диапазон частот | 60 ~890 MHz | ||||
| DVB-S | Входной диапазон частот | 950~2150MHz | ||||
| Символьная скорость | 0.5~45Msps | |||||
| Мощность сигнала | - 65- -25dBm | |||||
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | |||||
| Созвездие | QPSK | |||||
| Max входной bitrate | ≤170 Mbps | |||||
| DVB-S2 | Входной диапазон частот | 950~2150MHz | ||||
| Символьная скорость | QPSK/8PSK /16APSK :0.5~45 Msps | |||||
| 32APSK: 0.5~40Msps; | ||||||
| FEC | QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 | |||||
| 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 | ||||||
| 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 | ||||||
| 32APSK: 3/4, 4/5, 5/6, 8/9, 9/10 | ||||||
| Созвездие | QPSK, 8PSK, 16APSK, 32APSK | |||||
| Max входной bitrate | ≤170 Mbps | |||||
| DVB-S2X | Входной диапазон частот | 950~2150MHz | ||||
| Символьная скорость | QPSK/8PSK /16APSK :0.5~45 Msps | |||||
| 8APSK: 0.5~40Msps | ||||||
| 32APSK: 0.5~40Msps | ||||||
| FEC | QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20 | |||||
| 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 | ||||||
| 8APSK: 5/9-L, 26/45-L | ||||||
| 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36 , 2/3-L, 25/36, 13/18, 7/9, 77/90 | ||||||
| 32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9 | ||||||
| Созвездие | QPSK, 8PSK, 8APSK, 16APSK, 32APSK | |||||
| Max входной bitrate | ≤170 Mbps | |||||
| ATSC | Входной диапазон частот | 54-858MHz | ||||
| Пропускная способность | 6 M | |||||
| Созвездие | 8 VSB | |||||
| Дескремблирование | CAM/CI Quantity | 2 (per demodulation module) | ||||
| BISS Mode | Mode 1, Mode E | |||||
| Выход (на модуль демодуляции) | 1*MPTS & 16*SPTS over UDP, RTP. | |||||
| 1000 Base-T Ethernet интерфейс (unicast / multicast) | ||||||
| 1 × ASI, зеркальное отображение MPTS, интерфейс BNC | ||||||
| Системные характеристики | Удаленное управление | Web-server Management | ||||
| Язык меню | Английский | |||||
| Обновление | через web | |||||
| Физические характеристики и условие эксплуатации | Габариты | 482*300*44 мм (Ш×Д×В) | ||||
| Условия окружающей среды | 0~45?(рабочая)?-20~80??хранения? | |||||
| Электропитание | 100~240VAC, 50/60Hz | |||||
| Потребляемая мощность | 15 Вт | |||||
| Модуль демодуляции | Oпция 1 | 1*демодуляции, 2 CAM/CI слота |
| Oпция 2 | 2*модуля демодуляцииs, 4 CAM/CI слота | |
| Вход тюнера (на модуль демодуляции) | Oпция 1 | 2*DVB-S/S2/S2X тюнера |
| Oпция 2 | 2*DVB-C/T/ISDB-Tтюнера | |
| Oпция 3 | 2*ATSC тюнера | |
| Oпция 4 | 4*DVB-S/S2/S2X тюнера | |
| Oпция 5 | 4*DVB-C/T/ISDB-T тюнера | |
| Oпция 6 | 4*ATSC тюнера | |
| Oпция 7 | 2*DVB-S/S2/S2X тюнера + 2*DVB-C/T/ISDB-T тюнера | |
| Oпция 8 | 2*DVB-S/S2/S2X тюнера + 2* ATSC тюнера | |
| Oпция 9 | 2*DVB-C/T/ISDB-T тюнера + 2*ATSC тюнера |
