Производитель: Dexin

Код: NDS3508B-16/8

Описание:

DVB/IP шлюз: 16 или 8 FTA входов DVB-S/S2/S2X или DVB-C/T/T2/ISDB-T, 2 входа ASI, 1 USB, IP выходы 16 MPTS или 512 SPTS

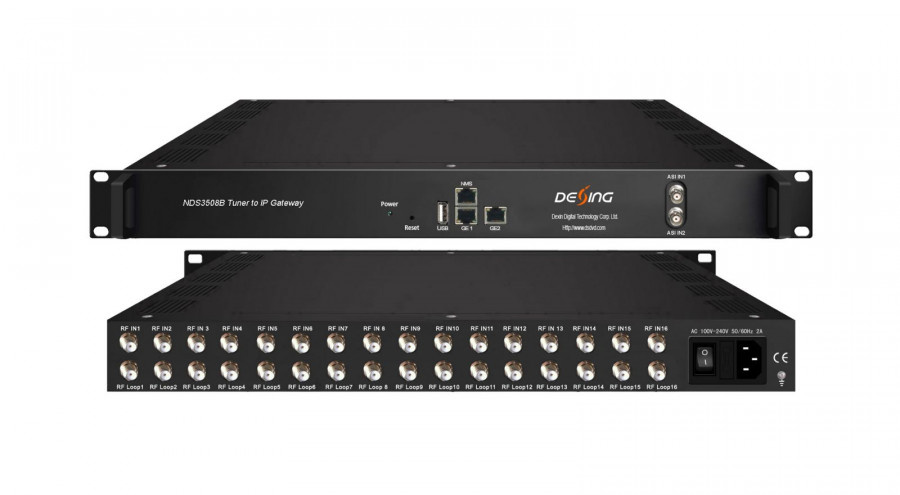

NDS3508B - представляет собой DVB/IP шлюз для работы в составе студий кабельного и IP телевидения. Предназначен для конвертации TS потоков с 8/16 x DVB-S2/-C/-T2 в IP GBE. Может использоваться в качестве стримера или дескремблера.

Особенности:

  • Вход: 16 FTA DVB-S/S2/S2X или DVB-C/T/(T)/ISDB-T/ATSC, 2 входа ASI
  • Выход: 16 MPTS или 512 SPTS (Переключаемый) по протоколу UDP и RTP/RTSP.
  • Поддержка BISS
  • Поддержка DisEqc
  • GE зеркальный выход (ip-адрес и номер порта GE1 и GE2 отличаются), до 850 Мбит/с --- SPTS
  • 2 независимых порта GE, GE1 + GE2---MPTS
  • Поддержка фильтрации PID, повторное сопоставление (только для выхода SPTS)
  • Поддержка функции «Null PKT Filter» (только для выхода MPTS)
  • Настройка и управление через WEB

Функциональная схема:



Вход V1:8/16 тюнеров +2 ASI---SPTS выход
V2:8/14 тюнеров +2 ASI---MPTS выход
V3:8/16 тюнеров --- MPTS выход
Тюнера DVB-C Режим J.83A, J.83B, J.83C
Частотный диапазон 30 ~1000 МГц
Тип модуляции 16/32/64/128/256 QAM
DVB-T/T2 Частотный диапазон 30 ~1000 МГц
Полоса 6/7/8 МГц
DVB-S Частотный диапазон 950-2150 МГц
Символьная скорость 1~45 Мс/с
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Тип модуляции QPSK
DVB-S2 Частотный диапазон 950-2150 МГц
Символьная скорость 1~45 Мс/с
FEC 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Тип модуляции QPSK, 8PSK
BISS Mode 1, Mode E
Выход 512 SPTS IP UDP и RTP/RTSP через GE1 и GE2 , Unicast и Multicast
8/16 MPTS IP  UDP и RTP/RTSP через GE1 и GE2 , Unicast и Multicast
Система Web управление
Обновление программного обеспечения через Ethernet
Общие Габариты 482×410×44 мм
Вес 3.6 кг
Температура от 0~45oC (Работа); от -20~80oC (Хранение)
Питание 100~240В, 50/60Гц
Мощность 20 Вт
Модель Описание
Опция 1 Вход 16 DVB-S2/S2X тюнеров, 2 входа ASI, 1 вход USB.  Выход IP 16 MPTS или 512 SPTS
Опция 2 Вход 8 DVB-S2/S2X тюнеров, 2 входа ASI, 1 вход USB.  Выход IP 16 MPTS или 512 SPTS
Опция 3 Вход 16 DVB-C/T/(T2) тюнеров, 2 входа ASI, 1 вход USB.  Выход IP 16 MPTS или 512 SPTS
Опция 4 Вход 8 DVB-C/T/(T2) тюнеров, 2 входа ASI, 1 вход USB.  Выход IP 16 MPTS или 512 SPTS
