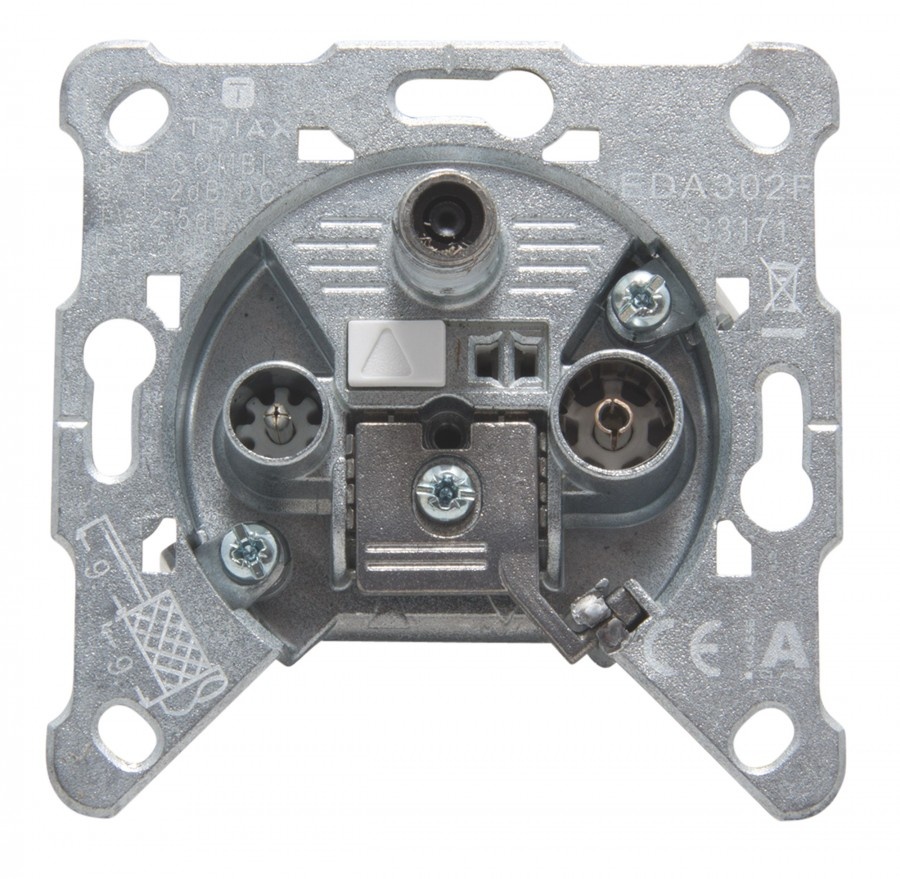

Розетка телевизионная оконечная SAT+TV+RF (EDA 302 F)
Оконечная розетка 3 Вых.: 2 х (RK+TV+FM), 1 x SAT с прох. питания max 24 B
| EAN Number | 5702663061217 |
| Разъемы | |
| Разъем FM | IEC-female |
| Разъем TV | IEC-male |
| Регулируемый диаметр кабеля - внутренний проводник | 0.58...1.15 mm |
Регулируемые диаметры кабеля - F-female |
0.6...1.13 mm |
| Регулируемые диаметры кабеля - внешний проводник | 3.7...5.8 mm |
| Регулируемые диаметры кабеля - оболочка | 4.5...7.2 mm |
| Частотный диапазон | |
| Частотный дапазон FM | 5...118 MHz |
| Частотный дапазон наземного TV | 5...862 MHz |
| Частотный дапазон SAT | 950...2150 (2400) MHz |
| Характеритики | |
| Тип выхода | Terminated |
| Потери | |
| Through Loss IN-FM | 6.5 dB |
| Through Loss IN-TV | 2.5 dB |
| Through Loss IN-SAT | 2.0 dB |
| Изоляция | |
| Между FM-SAT | 30.0 dB |
| Между TV-SAT | >20.0 dB |
| Между TV-FM | 20.0 dB |
| Обратные потери | |
| На входе | 10.0 dB |
| В диапазоне FM | 10.0 dB |
| В диапазоне SAT | 9.0 dB |
| В иапазоне TV | 12.0 dB |
| SHIELDING | |
| Экранирование при 30-300 МГц | ≥ 95.0 dB |
| Экранирование при 300-470 МГц | ≥ 90.0 dB |
| Экранирование при 470-1000 MГц | ≥ 85.0 dB |
| Экранирование при 1000...2400 MГц | ≥ 65.0 dB |
| Сопротивление | |
| Сопротивление | 75 ? |
| Физические характеристики | |
| Прочность на растяжение - внутренний проводник 1 (Ø) | > 25 @ 0.75mm N/mm2 |
| Прочность на растяжение - внутренний проводник 2 (Ø) | > 50 @ 1.13mm N/mm2 |
| Основной материал корпуса | Цинк литье под давлением |
| Масса (кг) ТБ (D) | 0.09 kg |
| Высота упаковки | 0.400 m |
| Ширина упаковки | 0.700 m |
| Глубина упаковки | 0.700 m |
| Объем упаковки | 0.196 m3 |
| Вес Нетто | 0.104 кг |
| Вес упаковки | 0.008 кг |
| Общий вес | 0.112 кг |
| Замечания | Универсальная розетка Sat IF с широкополосными выходами MATV / CATV с функцией обратного канала (комбинация сплиттер-фильтр). В случае необходимости установки проходной розетки смотрите модель GDA 313 F с диодной развязкой цепи постоянного тока (13/18 В, 22 кГц) для однокабельного решения и спутниковых распределительных сетей * в жилых помещениях |
| Соответствие стандартам и условия эксплуатации | |
| Соответствие стандартам | EN 50083-1, EN 50083-2, EN 50083-4 |
| Эффективность скрининга | EN50083-2 (Class A+10dB) |
| DC проход по питанию через Вх-Выход | Нет - гальваническая развязка постоянного тока 1 кВ на внутреннем проводнике |
| Проход питания через разъем TV | Нет |
| Проход питания через разъем FM | Нет |
| Проход питания через разъем SAT | Да (max. 24VDC / 0.5A) |
| MTBF (срок службы) | >1.000.000 часов |
| Рабочая температура | -25...55 °C |
| Температура хранения | -25...55 °C |
| Температура при транспортировке | -40...70 °C |
