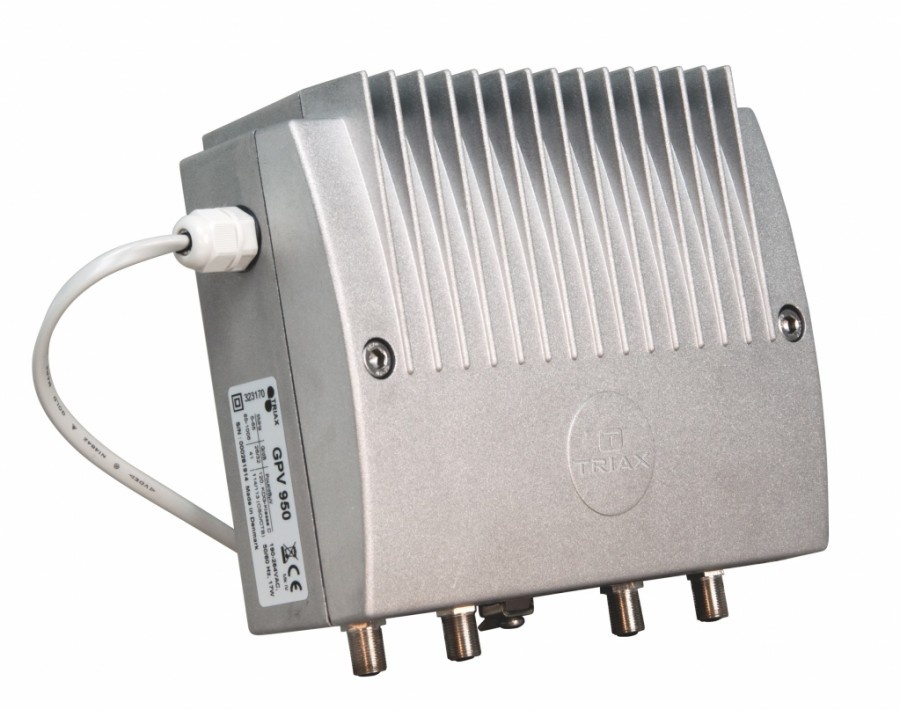

GPV 950
Производитель: Triax
Код: 323170
Описание:
Магистральный дистрибьютивный усилитель: 85-1006 МГц, усил. 41/33, коэф. шума 6 дБ, Uвых=113 дБмкВ. Обр. канал: пассивный (активный), эквалайзер 0 -15 дБ, пит. от сети. ( 220 В)
Магистральный дистрибьютивный усилитель: 85-1006 МГц, усил. 41/33, коэф. шума 6 дБ, Uвых=113 дБмкВ. Обр. канал: пассивный (активный), эквалайзер 0 -15 дБ, пит. от сети. ( 220 В)
Особенности:
- Одноплатная технология: реализованы все функции на одной плате
- Поворотные переключатели с шагом 1 дБ для настроек ослабления и выравнивания
- Частотный диапазон: 85 ... 1006 МГц, макс. выходной уровень 113 дБмкВ
- Обратный канал: 5-65 МГц, макс. выходной уровень 120 дБмкВ (высокая нагрузка для DOCSIS 3.x, KDG-Class D)
- Базовый коэффициент усиления, выбираемый через перемычки
- Режим обратного канала: активный / пассивный / выкл.
- Современная технология 1 ГГц
- Стабильная работа во всём диапазоне
- Низкое энергопотребление благодаря высокоэффективным коммутационным блокам питания
- Защита от электростатического разряда и от перенапряжения
| Основные хар-ки | |
|---|---|
| Обратный канал | 5...65 MHz |
| Тип корпуса | Для эксплуатации в сложных условиях |
| Выходной уровень CSO @ 60 dB IMD (42 ch) flat | 114/116 dBµV |
| Выходной уровень CTB @ 60 dB IMD (42 ch) flat | 113/115 dBµV |
| Выходной уровень обратного канала | 120 dBµV |
| Диапазон частот | |
| Диапазон частот | 87...1006 MHz |
| Диапазон частот | 85...1006 MHz |
| Frequency response | ± 1.0 dB |
| Усиление | |
| Обратный канал | 32/26 /-2 dB |
| Коэффициент шума - Forward (VHF I "выключено") | 6,0 dB |
| Slope - Interstage | DS 0/3/7/10, US 0/3/6/9 dB |
| Усиление прямого канала | 41/33 dB |
| Потери | |
| Еквалайзер | 0...15 dB, 1 dB steps by rotary switches |
| Затухание линейного эквалайзера на входе | 41 dB |
| Возвратные потери | |
| Return loss - Input (-1,5 dB / octave) | >18 dB |
| Return loss - Output (-1,5 dB / octave) | >18 dB |
| Сопротивление | |
| Сопротивление | 75 Ом |
| Питание и окружающая среда | |
| Питание | 190...264 VAC |
| Потребление | 15 Вт |
| Рабочая температура | -25...+55 °C |
| Класс защиты | IP 65 |
| Соответствие | EN 50083-2, EN 60065, EN 60728-11, EN 60728-3 |
| Изоляция | II класс |
| Разъемы | |
| Кол-во входов | 1 |
| Кол-во выходов | 1 |
| Тест вход | -20 dB |
| Тест выход | -20 dB |
| Тип разъема | F-коннектор |
| Механические и физические хар-ки | |
| Длина | 170 mm |
| Материал корпуса | цельнолитой оцинкованный |
| Ширина | 180 mm |
| Высота | 145 mm |
| Глубина | 70 mm |
| Цвет | Серебристый |
| Упаковка QTY | 1 |
| Высота упаковки | 0,240 m |
| Ширина упаковки | 0,170 m |
| Глубина упаковки | 0,078 m |
| Объём упаковки | 0,003 m3 |
| Вес нетто | 1,600 kg |
| Вес тары | 0,150 kg |
| Общий вес | 1,750 kg |
