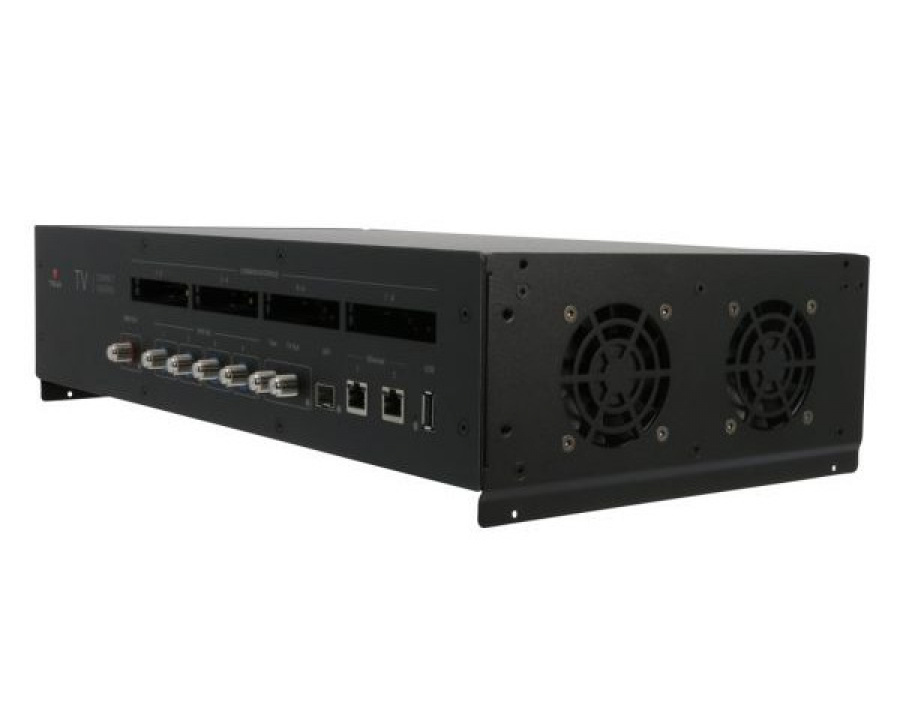

TDcH 16S-I-Q
Производитель: Triax
Код: 492780
Описание:
Компактная ГС: Вх. 16 x DVB-S/S2/S2X + 8CI, Вых. 16 x DVB-C
Компактная головная станция TDcH оптимизирована и спроектирована для удовлетворения конкретных требований к распределению ТВ в гостиничном бизнесе, многоквартирных домах и смежных секторах с привлекательным, конкурентоспособным соотношением цены и качества. Конфигурация TDcH 16S-I-Q предназначена для преобразование DVB-S и DVB-S2 в QAM с возможностью централизованного дешифрования услуг в головной станции. Установка на стену или в 19-дюймовую стойку. Оснащена 4 входами DVB-S / S2, 16 тюнерами DVB-S2X, 16 модуляторами QAM и 8 слотами CI..
Новая интуитивно понятная платформа объединяет простую установку, элегантный графический пользовательский интерфейс, централизованное дешифрование, удаленный доступ и простое обновление ТВ-сервисов с помощью LCN.
Особенности:
- 4 входа SAT IF со встроенным мультисвитчем
- 16 тюнеров DVB-S2
- 8 интерфейсов CI
- 16 полнодиапазонных модуляторов QAM
- Электронно регулируемый выходной уровень
- Подходит для соседних каналов
- Символьная скорость и модуляция регулируются индивидуально - Обработка транспортного потока:
- Сетевая информационная таблица (NIT) для полной головной станции
- LCN (нумерация логических каналов) - Фильтрация услуг с возможностью
- Удалить ненужные сервисы
- Удалить сервисы для минимизации скорости передачи данных - Пользовательский интерфейс HTML через самоподписанный HTTPS
| Характеристики | |
|---|---|
| Формат сигнала на входе | DVB-S2X |
| Символьная скорость демодулятора | 1...45 Msym/s |
| Входной уровень | 44 – 90 dBμV dBµV |
| Ток LNB макс. | 400 mA |
| Формат сигнала на выходе | QAM |
| Режимы QAM на вых. | 16, 32, 64, 128, 256 |
| Регулировка выходного уровня | 10 dB |
| Уровень сигнала на вых. | 95 dBµV |
| Символьная скорость на вых. | 3,5...7,2 Mbit/s |
| MER | >43 dB |
| Кабельная символьная скорость | 3.5...7.2 Mbit/s |
| Демодулятор Viterbi Decoder | 1/2; 2/3; 3/4; 5/6; 7/8; automatically / manually |
| Режимы DVB-S2 (8PSK) | 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 |
| Режимы DVB-S2 (QPSK) | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 |
| Режимы DVB-S (QPSK) | 1/2, 2/3, 3/4, 5/6, 7/8 |
| Выбор диапазона LNB | DiSEqC 1.0 Control 13/18VDC and 22kHz |
| Максимальный выходной уровень (при полной нагрузке) | 95 dBµV |
| Схема модуляции | QAM 16, 32, 64, 128, 256 |
| Количество транспондеров | 16 |
| Каналы на вых. | S 21 – C 69 |
| Уровень сигнала на вых. | 85...95 dBµV |
| SАT демодуляция | QPSK; 8PSK |
| Кол-во SAT транспондеров | 16 |
| Символьная скорость DVB-S (QPSK) | 1...45 Mbit/s |
| Символьная скорость DVB-S2 (8PSK) | 4.5...45 Mbit/s |
| Символьная скорость DVB-S2 (QPSK) | 4.5...45 Mbit/s |
| Декодер Viterbi | 1/2; 2/3; 3/4; 5/6; 7/8; automatically / manually |
| Потери на выходе Test | -20 dB |
| Поддерживаемые производители CAM модулей | Aston, Neotion, SMARDTV, SMiT |
| Поддерживаемые модули и карты | Conax: Canal Digital (Nordic), Telewizja (PL), T Home (HU) Cryptoworks: ORF (AT), UPC Direct (HU) Irdeto: ORF (AT) Nagravision: Canal Digital (NL), Canal+ (FR), Cyfra (PL), Cyfrowy (PL), Multicanal (ES), UPC, NDS, Viasat (Nordic + Baltic) Viaccess: Canal+ (FR), Eurosport (PL) |
| Транспортный поток | chip set prepared but not supported with SW1.0 |
| Частоты | |
| Диапазон частот на входе | 950...2150 MHz |
| Диапазон частот на выходе | 306...862 MHz |
| Растр канала | 8 MHz |
| Каналы | S 21 – C 69 |
| Количество каналов | 16 каналов подряд, один канал можно отключить |
| SAT диапазон | 950...2150 MHz |
| Обратные потери | |
| Return loss SAT входе | > 10 dB |
| Return loss (RF OUT) | > 10 dB |
| Элетрические параметры | |
| Импеданс | 75 Ом |
| Количество RF выходов | 1 |
| Рабочие характеристики | |
| CI слоты | 8 x PCMCIA (front access) |
| Напряжение питания | 100...264 VAC |
| Потребляемая мощность (тип.) | typ. 35 max 90 Вт |
| Скорость передачи данных | 83 Mbit/s |
| Ethernet интерфейс | 2 x 1000 Base-T (RJ 45) |
| Напряжение питания постоянного тока | 5 VDC |
| Рабочая температура | -10...+50 °C |
| Разъемы | |
| Кол-во разъемов на входе | 4 |
| Тип разъемов на входе | SAT-IF |
| Тип разъемов на выходе | F connector |
| SFP слот | 1 x 1000 Base-T (SFP) |
| Разъем USB | USB 2.0, Type A con (Data transfer, additional storage, …) |
| Внешний RF OUT | 1 x F connector 75 Ohm |
| Тип разъема на выходе | 1 x F connector 75 Ohm |
| Выходные разъемы (для RF) | 1 x F connector, 75 Ohm |
| Разъемы SAT-IF | 4 x F connector, 75 Ohm, 400 mA per input LNB power feed |
| USB | USB 2.0, Type A con |
| Физические характеристики | |
| Габариты (H x D x W) | 90 x 220 x 430 mm |
| Зажимы / Заземляющий браслет | Зажим заземления |
| Занимаемая высота в 19" стойке | 2 HE,U |
| Кол-во в упаковке | 1 |
| Высота упаковки | 0,120 m |
| Ширина упаковки | 0,495 m |
| Глубина упаковки | 0,255 m |
| Объем упаковки | 0,015 m3 |
| Вес нетто | 4,130 kg |
| Вес упаковки | 0,970 kg |
| Общий вес | 5,100 kg |
