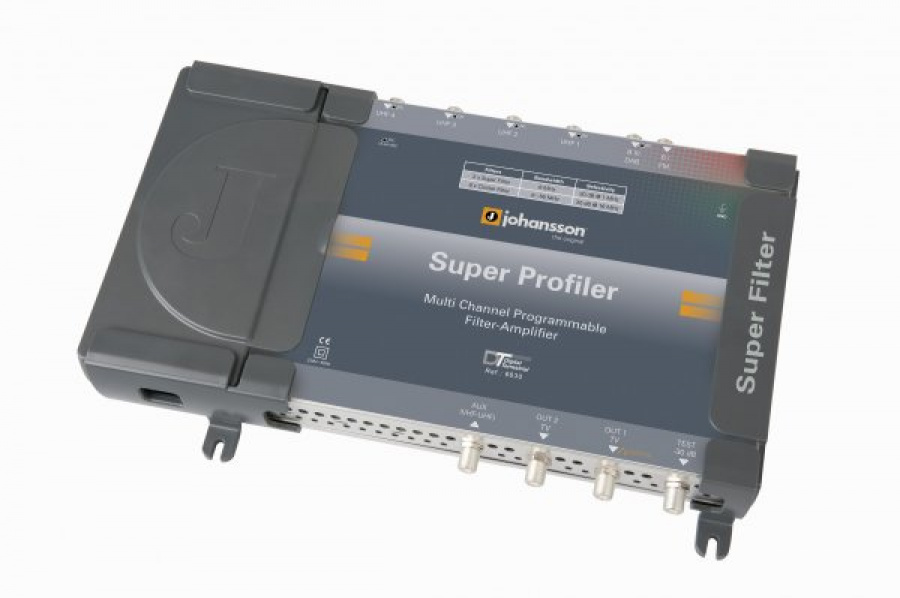

Super Profiler
Производитель: Johansson
Код: 6630
Описание:
Программируемый фильтр усилитель: 7 входов: BI-FM / B-III / VHF-UHF /3х UHF - 8 кластеров, 2 супер селективные одноканальных фильтра
Программируемый фильтр усилитель: 7 входов: BI-FM / B-III / VHF-UHF /4 х UHF - 8 кластеров, 2 супер селективных одноканальных фильтра (30 дБ на частоте 1 МГц)
Super Profiler являются специальной версии серии Profiler PLUS, имеют два суперселективных канальных фильтра канала, функцию преобразования частоты (мультиплекс может быть преобразован в другой частотный канал, таким образом есть возможность создать свой собственный частотный план!
Основные характеристики:
- Входы: BI-FM / BIII-DAB / AUX (47-862 MHz) / 4 x UHF
- Выходы: 2 х RF + 1 тестовый (-20 dB);
- 2 супер селективных фильтра: 30 dB @ 1 MHz
- 8 кластеров с высокой фильтрацией (30 dB отклонение @ 16 MHz): Пропускная способность каналов от 1 до 7;
- Возможность коныертации 2-х частот;
- Высокий коэффициент усиления: 60 dB;
- Очень высокая выходная мощность: > 120 dBμV;
- Напряжение питания предусилителей BIII-DAB, UHF входов 5-12-24 В по выбору;
- 2 программируемых выхода;
- Возможность эксплуатации при низких температурах: без вентиляции;
- Высокоэффективный блок питания с увеличенным сроком службы;
- Простая инсталляция с помощью иновационного ПО (устанавливаемого на PC) либо используя автономный программатор;
- Возможность удаленного управления через SNMP
| 6630 | ||||||||
| Вход | - | BI-FM | BIII/DAB | AUX | UHF1 | UHF2 | UHF3 | UHF4 |
| Частотный диапазон | MHz | 47-68 / 88-108 | 174-240 | 47-862 | 470-862 | |||
| Пропускная способность фильтра в UHF кластере | MHz | - | 8 x clusters filter: 8-56 (1-7 ch.) | |||||
| 2 x super filter: 8 (single channel) | ||||||||
| Усиление | dB | 35 | 40 | 30 | 60 | |||
| Регулировка коэффициента усиления | dB | 20 | 20 | 20 | 30 | |||
| Gian adjustment | dB | - | ||||||
| Регулировка уровня UHF | dB | - | +10 to -10 | |||||
| Коэффициент шума | dB | 7 | 5 | 15 | 6 | |||
| Max. уровень входного сигнала | dBµV | 80 | 80 | 100 | 105 | |||
| Max. уровень выходного сигнала | dBµV | 118 | 118 | 122 | 122 | |||
| Селективность | - | - | 30db/1Mhz (2 x super filters) | |||||
| 30db/16Mhz (8 x lusters filters) | ||||||||
| Возвратные потери | dB | >10 | ||||||
| LNA remote напряжение: 5/12/24 V | - | - | yes | - | yes | |||
| LNA remote ток: 100 mA total | 100mA | 100 mA total | ||||||
| Выход | - | 2 x TV output | ||||||
| 1 x Test output: -30 dB (12 VDC) | ||||||||
| Управление и настройка | - | С помощью PC (UUI software) или программатора (мод. 6565) | ||||||
| Напряжение питания | - | 230-240 V~ | ||||||
| Рабочая температура | °C | от -5 до +50 | ||||||
| Габариты | mm | 325 x 220 x 60 | ||||||
