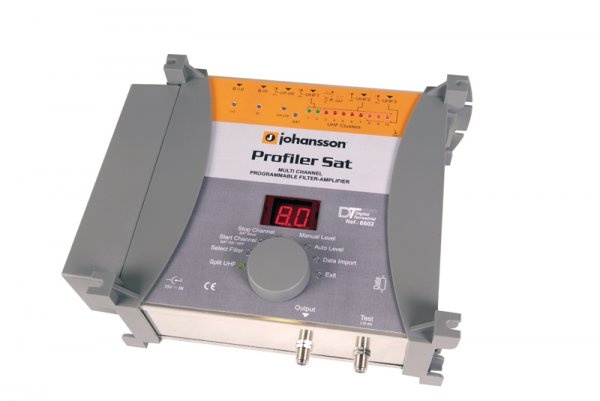

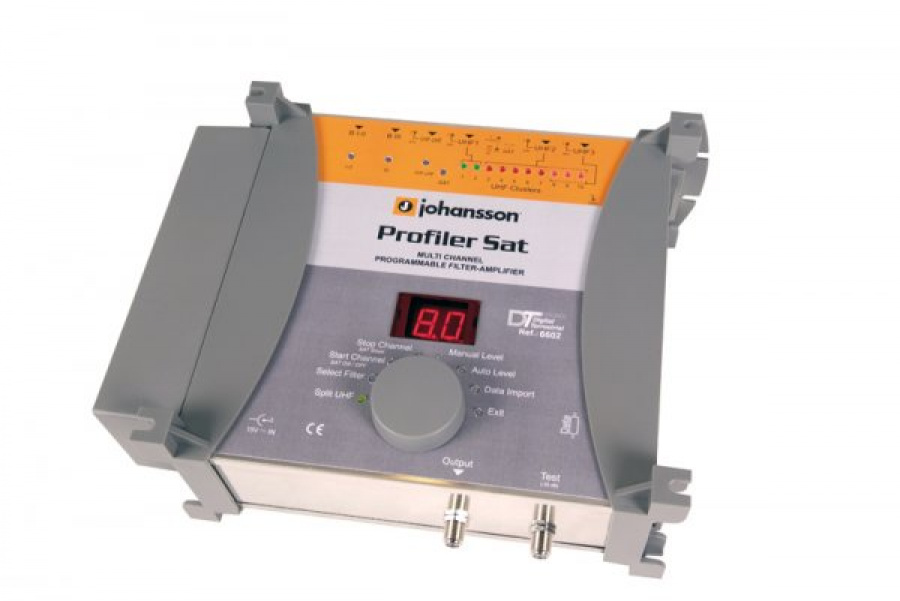

PROFILER 6 SAT
Производитель: Johansson
Код: 6602
Описание:
Программируемый фильтр-усилитель 7 входов: BI-FM/BIII/ VHF-UHF/3 х UHF/ SAT, 10 кластеров, питание дистанционное 24 В
Мини-головная станция предназначена для фильтрации, выравнивания и усиления цифровых и аналоговых сигналов.
Фильтры-усилители этой серии имеют автоматический эквалайзер, АРУ, что позволяе найти оптимальный коэффициент усиления для каждого фильтра. Устройство оснащено дисплеем, светодиодной индикацией и вращающейся ручкой управления, что позволяет быстро настроить оборудование. Благодаря автономному программатору, возможно, сохранить все настройки (см. 6604)!. Чтобы избежать несанкционированного изменения настроек, все Profiler могут быть заблокированы с помощью кода безопасности.
Основные характеристики:
- 7 входов: BI-FM/BIII/ VHF-UHF/3 х UHF/ SAT;
- 10 UHF фильтр кластеров: каждый кластер может содержать от 1 до 7 частотных каналов;
- высокий коэффициент усиления - до 55 дБ (UHF);
- высокий уровень выходного сигнала:> 123 дБмкВ;
- дистанционное питание по входам VHF-UHF 24В (12В 6600A);
- сигналы с входов VHF-UHF усиливаются раздельно с предварительным выравниванием с помощью аттенюаторов
- тест выход - 30 дБ
| Входы | B I-FM | B III | VHF-UHF | UHF 1 | UHF 2 | UHF 3 | SAT | |
| Частотный диаппазон (МГц) | 47-108 | 174-240 | 47-240 + 470-862 | 470-862 | 470-862 | 470-862 | 950-2300 | |
| 8-56 (1 to 7 кластер/канал) | ||||||||
| Конфигурация кластера | - | - | - | 2 | 8 | 0 | - | |
| 2 | 7 | 1 | ||||||
| 2 | 5 | 3 | ||||||
| Усиление (дБ) | 35 | 40 | 40 | 55 | 40 | |||
| Аттенюация (дБ) | 20 | 20 | 20 | 30 | 20 | |||
| Пределы регулировки наклона (дБ) | - | - | - | - | 9 | |||
| Регулировка уровня(дБ) | - | - | - | +10 to -9 | +10 to -9 | - | ||
| Уровень шума (дБ) | 5 | 5 | 5 | 6 | 8 | |||
| Мак. уровень входного сигнала(дБмкВ) | 80 | 80 | 80 | 105 | 90 | |||
| Мак. уровень выходного сигнала (дБмкВ) | 118 | 118 | VHF: 118/UHF: 123 | 123 | 116 | |||
| Селективность | - | - | - | 10 dB / 10 MHz | SAT / TERR. > 30 dB TERR / SAT > 25 dB | |||
| Обратные потери - IN / OUT (dB) | >10 | >10 | >10 | >10 | >10 | >10 | >10 | |
| Дистанционное питание | - | - | - | 24 V | 24 V | 24 V | 0-13-18 V / 300 mA and 0-22 kHz | |
| 100 mA in total | ||||||||
| Выходы (дБ) | 1xTV-SAT / 1xTest -30 дБ | |||||||
| Передача данных | DSUB9 разъём | |||||||
| Напряжение питания | 230-240 V~ / 15 V DC / 45 VA | |||||||
| Диаппазон рабочей температуры (° C) | от - 5 до + 50 | |||||||
| Размеры (мм) | 265 x 220 x 95 | |||||||
