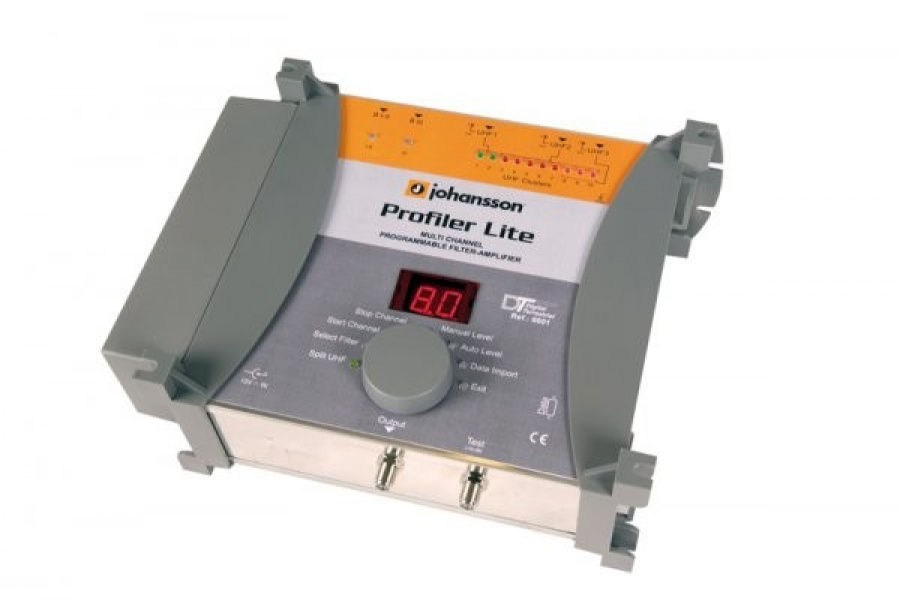

PROFILER 6 LITE 12V
Производитель: Johansson
Код: 6601A
Описание:
Программируемый фильтр- усилитель 5 входов: BI-FM/ BIII/ 3 x UHF, 10 кластеров, дистанционное питание 12В
Мини-головная станция предназначена для фильтрации, выравнивания и усиления цифровых и аналоговых сигналов.
Фильтры-усилители этой серии имеют автоматический эквалайзер, АРУ, что позволяе найти оптимальный коэффициент усиления для каждого фильтра. Устройство оснащено дисплеем, светодиодной индикацией и вращающейся ручкой управления, что позволяет быстро настроить оборудование. Благодаря автономному программатору, возможно, сохранить все настройки (см. 6604)!. Чтобы избежать несанкционированного изменения настроек, все Profiler могут быть заблокированы с помощью кода безопасности.
Основные характеристики:
- 5 входов: BI-FM/ BIII/ 3 x UHF;
- 10 UHF фильтр кластеров: каждый кластер может содержать от 1 до 7 частотных каналов;
- высокий коэффициент усиления - до 45 дБ (UHF);
- высокий уровень выходного сигнала:> 116 дБмкВ;
- дистанционное питание по входам VHF-UHF 12В;
- сигналы с входов VHF-UHF усиливаются раздельно с предварительным выравниванием с помощью аттенюаторов
- тест выход -30 дБ
| Входы | B I-FM | B III | UHF 1 | UHF 2 | UHF 3 |
| Частотный диаппазон (MГц) | 47-108 | 174-240 | 470-862 | 470-862 | 470-862 |
| 8-56 (1 до 7 каналов/кластор) | |||||
| Конфигурация кластера | - | - | 2 | 8 | 0 |
| 2 | 7 | 1 | |||
| 2 | 5 | 3 | |||
| Усиление(дБ) | 35 | 40 | 45 | ||
| Аттенюация (дБ) | 20 | 20 | 30 | ||
| Регулировка уровня (дБ) | - | - | +10 to -9 | ||
| Уровень шума (дБ) | 5 | 5 | 6 | ||
| Мак. уровень входного сигнала (дБмкВ) | 80 | 80 | 115 | ||
| Мак. уровень выходного сигнала (дБмкВ) | 118 | 118 | 116 | ||
| Селективность | - | - | 10 дБ / 10 МГц | ||
| Обратные потери- IN / OUT (dB) | >10 | >10 | >10 | >10 | >10 |
| Дистанционное питание | - | - | 12 В | 12 В | 12 В |
| Потребляемый ток 100 мA | |||||
| Тест выход (дБ) | -30 | ||||
| Передача данных | DSUB9 разъём | ||||
| Напряжение питания | 230-240 V~ / 15 V DC / 30 VA | ||||
| Диаппазон рабочей температуры (° C) | от- 5 до + 50 | ||||
| Размеры (мм) | 265 x 220 x 95 | ||||
