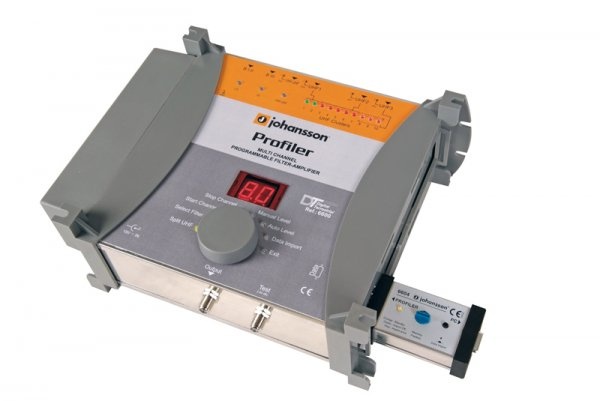

PROFILER 6
Производитель: Johansson
Код: 6600
Описание:
Программируемый фильтр- усилитель 6 входов: BI-FM/ BIII/ VHF-UHF/ 3 x UHF , 10 кластеров , дистанционное питание 24 В
Мини-головная станция предназначена для фильтрации, выравнивания и усиления цифровых и аналоговых сигналов.
Фильтры-усилители этой серии имеют автоматический эквалайзер, АРУ, что позволяе найти оптимальный коэффициент усиления для каждого фильтра. Устройство оснащено дисплеем, светодиодной индикацией и вращающейся ручкой управления, что позволяет быстро настроить оборудование. Благодаря автономному программатору, возможно, сохранить все настройки (см. 6604)!. Чтобы избежать несанкционированного изменения настроек, все Profiler могут быть заблокированы с помощью кода безопасности.
Основные характеристики:
- 6 входов: BI-FM/ BIII/ VHF-UHF/ 3 x UHF;
- 10 UHF фильтр кластеров: каждый кластер может содержать от 1 до 7 частотных каналов;
- высокий коэффициент усиления - до 55 дБ (UHF);
- высокий уровень выходного сигнала:> 120 дБмкВ;
- дистанционное питание по входам VHF-UHF 24В (12В 6600A);
- сигналы с входов VHF-UHF усиливаются раздельно с предварительным выравниванием с помощью аттенюаторов
- тест выход -30 дБ
| Входы | B I-FM | B III | VHF-UHF | UHF 1 | UHF 2 | UHF 3 | |
| Частотный диаппазон (MHz) | 47-108 | 174-240 | 47-240 + 470-862 | 470-862 | 470-862 | 470-862 | |
| 8-56 (1 до 7 канал/кластер) | |||||||
| Конфигурация кластера | - | - | - | 2 | 8 | 0 | |
| 2 | 7 | 1 | |||||
| 2 | 5 | 3 | |||||
| Усиление (дБ) | 35 | 40 | 40 | 55 | |||
| Аттенюация (дБ) | 20 | 20 | 20 | 30 | |||
| Регулировка уровня (дБ) | - | - | - | +10 до -9 | +10 до -9 | ||
| Уровень шума (дБ) | 5 | 5 | 5 | 6 | |||
| Мак. уровень входного сигнала (дБмкВ) | 80 | 80 | 80 | 115 | |||
| Maк. уровень выходного сигнала (дБмкВ) | 118 | 118 | VHF: 118/UHF: 123 | 116 | |||
| Селективность | - | - | - | 10 дБ / 10 МГц | |||
| Обратные потери - IN / OUT (dB) | >10 | >10 | >10 | >10 | >10 | >10 | |
| Дистанционное питание | - | - | - | 24 V | 24 V | 24 V | |
| Ток потредления 100 мA | |||||||
| Тест выход (дБ) | -30 | ||||||
| Передача данных | DSUB9 разъём | ||||||
| Напряжение питания | 230-240 V~ / 15 V DC / 30 VA | ||||||
| Диапазон рабочих температур (° C) | от- 5 до + 50 | ||||||
| Разъмеры (мм) | 265 x 220 x 95 | ||||||
