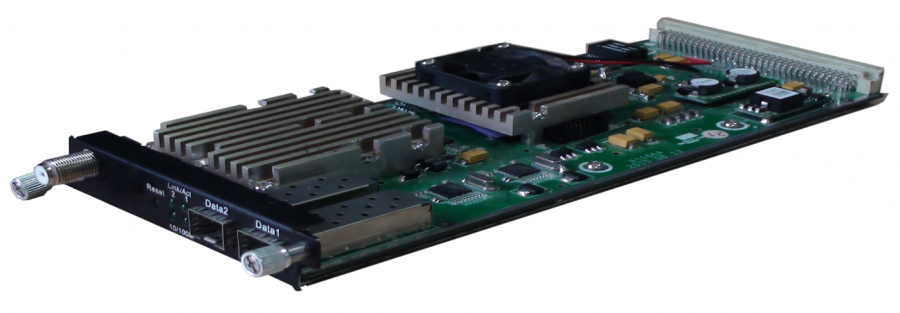

DG-DX316
Модуль 16-ти потоковый QAM модулятор/мультиплексор/скремблер.
Основные характеристики:
- Входные видео-данные: 512×2 IP TS over UDP/RTP, 2 GE Ports (RJ45/SFP).
- Выходные видео-данные: 16 IP TS over UDP/RTP/RTSP, unicast/multicast, 2 порта GigE (RJ45/SFP).
- Максимальный трафик: 840Mbps/GE Port.
- 16 выходных QAM потоков (мультплексирование, скремблирование, QAM модуляция).
- Мультиплексирование: PID Remapping (автоматически или вручную): до 180 входных PID на 1 мультиплекс (QAM поток) accurate PCR adjusting, автоматическая генерация PSI/SI таблиц
- Скремблирование: Simulcrypt, до 4 x CAS одновременно. Стандарты: ETR289, ETSI 101 197, ETSI 103 197. Подключение: Локальное / удаленное соединение.
- QAM модуляция: Annex A/B, MER: ≥40дБ
- Полоса центральных частот: 50 - 960 МГц, шаг 1 кГц.
- RF выходной уровень: 87.... 117 дБмкВ, шаг настройки 0,1дБ
- Символьная скорость: 5,0...7,0 Мсимв/с, шаг 1 ксимв/с.
- Модуляция: 16/32/64/128/256QAM
- Расстановка RF/QAM каналов: 16 несмежных каналов в полосе 192 МГц.
|
Основные параметры |
|
|
IP вход |
128 IP |
|
Стандарт вх. сигнала |
Max 512 IP в UDP/RTP, 2 GE combo-порта (RJ45/SFP) |
|
Выход IP: |
|
|
IP выход |
16 IP UDP/RTP/RTSP, unicast/multicast, 2 GE combo-порта (RJ45/SFP) |
|
Trans Rate (Максимальный трафик) |
Max 840Mbps/GE порт |
| Мультиплексирование: | |
| PID Remapping (автоматически или вручную): | до 180 входных PID на 1 мультиплекс (QAM поток) |
| Функциональные возможности: | PID remapping (automatically or manually), Accurate PCR adjusting, автоматическая генерация PSI/SI таблиц |
| Скремблирование: | |
| Maximum simulcrypt CAS | до 4 x CAS одновременно. |
| Стандарт | ETR289, ETSI 101 197, ETSI 103 197 |
| Подключение | Локальное / удаленное соединение |
| Выход RF: | |
| Выход | 16 QAM |
| Стандарт выходного сигнала | EN300 429/ITU-T J.83A/B (DVB-C) |
| MER | ≥40db |
| Частотный диапазон | 50~960MHz, с шагом 1KHz |
| Выходной уровень | 20~+10dbm (87~117 dbµV), 0.1db step for all carriers |
| Символьная скорось | 5.0Msps~7.0Msps, 1ksps stepping |
| Модуляция | 16/32/64/128/256QAM |
| Расстановка RF/QAM каналов | 16 несмежных несущих частот в полосе 192M |
|
Питание и требования к окружающей среде |
|
|
CI слот |
нет |
|
Питание |
|
|
Потребление |
mA |
|
Рабочая температура |
-10...+50 °C |
|
Относительная влажность |
20...80 % |
|
Температура хранения |
-20...+70 °C |
|
Физические характеристики |
|
|
Габариты (H x D x W) |
x x mm |
