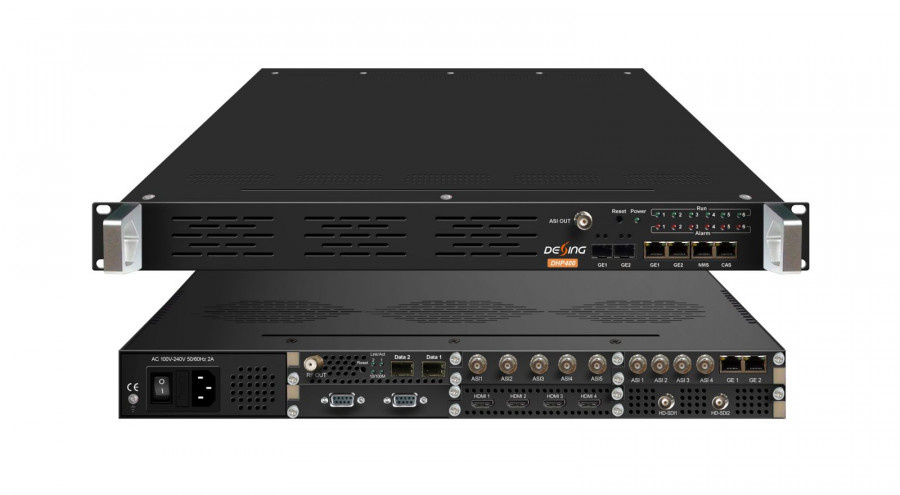

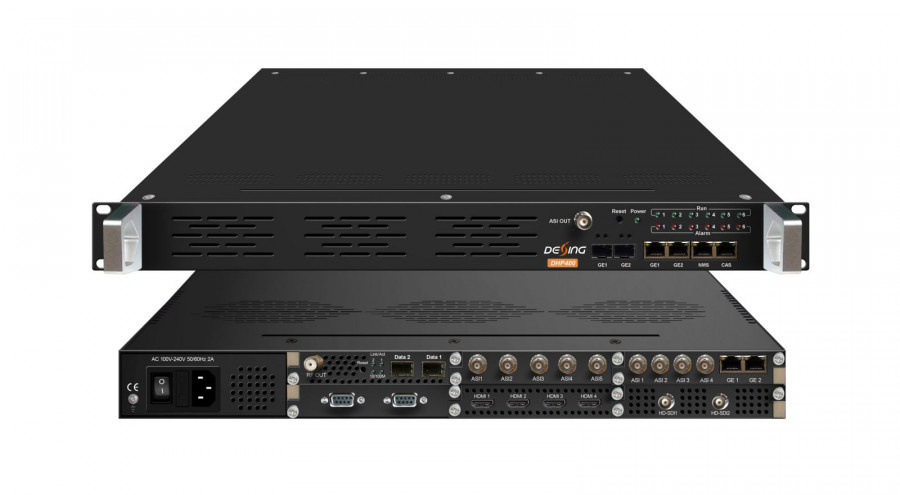

DHP400 - DVB/IPTV цифровая головная станция нового поколения. Представляет собой 1U шасси с одним блоком питания и шестью слотами для установки разнообразных функциональных модулей и встроенным мультиплексором в комплекте. Функциональные модули обеспечивают разнообразный процессинг транспортных потоков MPEG видео - кодирование, транскодирование и декодирование, мультиплексирование, дескремблирование, скремблирование, прием DVB-S/S2/C/T2 и радиочастотная DVB модуляция (QAM и др.)..
Каждый модуль конфигурируется отдельно в зависимости от назначения, включая такие процессы как: кодирование, декодирование, транскодирование, мультиплексирование, дескремблирование, модуляцию, демодуляцию и всевозможные комбинации этих функций. Имеется WEB-интерфейс управления.
Встроенный в шасси DVB мультиплексор создает 2 мультиплекса. На борту шасси имеются: ASI выход, 2 x GigE сигнальных выхода (RJ45/SFP, Unicast/Multicast), 2 х GigE порта управления (100/1000 Base-T, RJ45, NMS, CAS). Порт GE1 поддерживает до 512 выходных SPTS (UDP, RTSP/RTP). Порт GE2 поддерживает до 8 выходных MPTS (UDP, RTP) из которых до 2-х мультиплексов, созданных самим шасси, + до 6 мультиплексов, созданных модулями. ASI выход - один из 2-х мультиплексов, созданных самим шасси.
Поддерживаются интерфейсы RF, IP, ASI, (HD)SDI, HDMI и другие.
Особенности:
- Компактное шасси: 6 слотов для модулей, блок питания, встроенный мультиплексор;
- Входы: входные интерфейсы модулей;
- Выходы:
- 1 ASI выхода (Copy as MPTS2 through front panel GE2);
- 2 GE выхода 512 SPTS (UDP, RTP) на выходе GbE1 и до 8 MPTS (UDP, RTP) на выходе GbE2;
- На ASI выход передается второй поток от мультиплексора шасси.
- 2 х GE порта для управления шасси и скремблером;
- Гибкость обеспечивается совместиместью разных типов модулей
- Поддержка Web-управления, обновления через web
- Резервирование питания - Redundancy Power Supply (Опционально)
- Без горячего подключения (вариант 1)
- Поддержка горячего подключения (вариант 2)
Модули к DHP (см. здесь) >>
Cравнение параметров шасси DHP400 и DHP400A
|
|
DHP400
|
DHP400A
|
|
IP транспорт
|
Только Выход:
GbE1 512 SPTS
GbE2 8 MPTS
|
Вход и Выход:
GbE1 вход и выход
GbE2 вход и выход
|
|
Обработка TS потоков
|
Поддерживает прием одного TS (SPTS/MPTS) от каждого модуля с максимальным битрейтом 350 Мбит/с
|
Поддерживает прием до 512 TS (SPTS/MPTS) от каждого модуля с максимальным битрейтом 350 Мбит/с
|
|
Ремультиплексирование
|
Поддерживает мультиплексирование: мультиплексирует транспортные потоки из разных модулей в один новый поток и выводит его через один модуль или GbE1/GbE2 порты
|
Не поддерживает мультиплексирование: Комбинирует транспортные потоки из разных модулей и выводит их через один модуль или GbE1/GbE2 порты
|
|
Выход потоков с каждого модуля
|
1 MPTS после внутреннего мультиплексирования
|
1 или несколько MPTS/SPTS
|
Основные физические параметры:
- Габариты (Ш×Г×В): 482мм×410мм×44мм
- Температура: 0~45°C(рабочая); -20~80°C(хранения)
- Питание: Переменное 110В± 10%, 50/60Hz или 220В ± 10%, 50/60Hz
