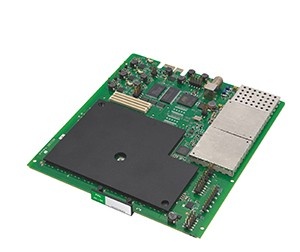

Выходной модуль PAL HD downscale FTA/2CI
Производитель: Triax
Код: 492052/ 492053
Описание:
Выходной 4-ех канальный модуль вывода аналогового сигнала PAL/SECAM с возможностью понижения входного разрешения с HD на SD + 2CI
Выходной модуль для трансляции 4-х аналоговых ТВ каналов PAL/SECAM, 2*CI слота. Автоматическое преобразование HD канала в SD.
Модули PAL/SECAM HD (QUAD RF) являются 4-х канальными, предназначены для понижения разрешения видео HD до SD и формирования выходного аналогового ТВ сигнала, устанавливаются в секцию для выходных модулей (нижняя часть) головной станции TRIAX TDX.
Выпускается два варианта модулей RF - один с двумя CI 492053), другой без них (492052). В одно базовое шасси можно установить 6 таких модулей.
Особенности:
- Понижение разрешения видео HD (MPEG4 AVC/H.264, 720p, 1080i) и декодирование одного канала в формат SD
- Поддержка VBI: (VPS, WSS, телетекст), субтитры, DVB-субтитры
- Декодер видео: MPEG-2 MP@ML, MPEG-4/ H.264 MP@ level 2.2
- Декодер аудио: AAC, HE-AAC, MPEG-1 layer 1 и 2, MPEG2 part 3
- Функция горячей замены
| Выходной частотный диапазон | 47-862 МГц |
| ТВ стандарт: PAL (B/G, D/K, I, L),SECAM | PAL (B/G, D/K, I, L),SECAM |
| Тип модуляции | VSB (однополосная) |
| Стандарт звукового сопровождения | NICAM и A2 стерео, FM mono (PAL), AM mono (SECAM) и двойной звук |
| Ширина канала | 7/8 МГ ц |
| Шаг настройки | 250 кГц |
| Стабильность частоты | <+/- 30 кГц |
| Подавление паразитных сигналов (для 24 каналов) | >-60 дБ |
| Уровень входного сигнала (система) | 103 дБмкВ |
| Диапазон регулировки выходного сигнала | 3 /- 17 дБ (шаг 0,5 дБ) |
| Волновое сопротивление | 75 Ом |
| Возвратные потери | > 10 дБ |
| Дифференциальное усиление | < 8% |
| Дифференциальная фаза | < 8° |
| Время задержки сигналов цветности относительно сигналов яркости | < 80 нс |
| Отношение сигнал/шум для видео | 57 дБ |
| Стабильность частоты поднесущей звука (NICAM) | 1 кГц |
| Отношение сигнал/шум для аудио | 50 дБ |
| Поднесущие звука | 5,5/5,74/5,85/6,0/6,5 МГц |
| Стабильность частоты поднесущей звука (mono) | <+ 5 кГц |
| Стабильность частоты поднесущей звука (A2) | <+ 1 кГц |
| Напряжение питания | 12.0 + 1 В |
| Макс. ток питания (FTA/CI) | 1,6/1,8 А |
| ВЧ-разъем | IEC (розетка) |
| Разъем пя подключения питания и управления | PCI Express 36 P |
| Вес (FTA/CI) | 0,43/0,46 кг |
| Размеры (ВхГхШ) | 12х266х180 мм |
| Наличие СI слота | 0/2 (492052/492053) |
