Производитель: Triax

Код: 492050/ 492051

Описание:

Выходной 4-ех канальный модуль вывода аналогового сигнала PAL/SECAM + 2CI

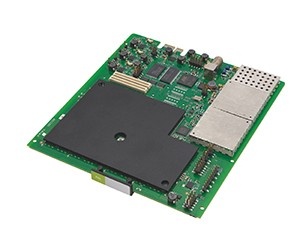

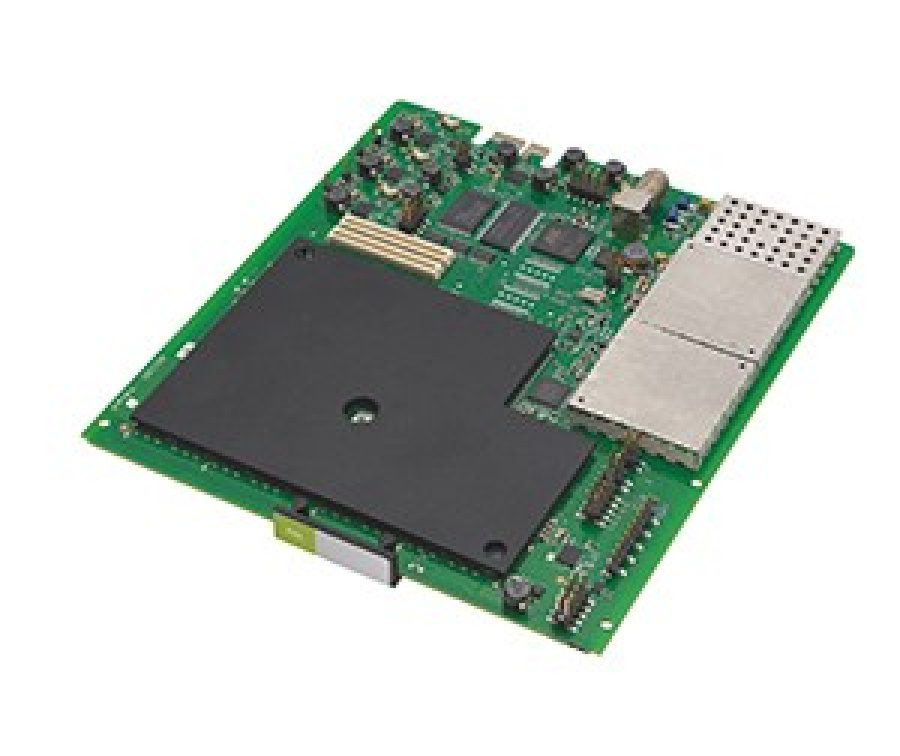

TDX QAM FTA/2CI - четырёхканальный выходной модуль, служит для формирования до 4-х исходящих мультиплексов DVB-C, из IP-pool головной станции. Благодаря технологии IP-pool, возможно создавать свои собственные мультиплексы из доступных в нём сервисов.

Плата устанавливается в секцию для выходных модулей.

Технические данные

Выходной частотный диапазон: 50.5-858 МГц

Ширина полосы: 7, 8, 8.5 МГц

Шаг настройки частоты: 250 кГц

Подавление паразитных сигналов (модуль): > 60 дБ

Тип модуляции QAM: 16, 32, 64, 128, 256
Входная символьная скорость: 2-40 Мбит/с (SCPC/MCPC)

Декодер Витерби: 1/2, 2/3, 3/4, 5/6, 7/8
Декодер Рида Соломона: 204, 188, t=8

Выходной спектр: нормальный, инвертированный, произвольный
Выходная символьная скорость: 3,15-7,2 Мбот
MER:>35дБ

Уровень входного сигнала (система): 90 дБмкВ
Диапазон регулировки выходного сигнала: +3 /- 17 дБ (шаг 0.5 дБ)

Выходной разъём: F-connector (мама)

Электрические данные

Рабочее напряжение: 12+ 1 В

Потребляемый ток, max: (FTA/CI): 0.7 /0.9 А

Другие данные

Диапазон рабочих температур: -10.. .+50 C

Относительная влажность (работа): 20…80%
Температура хранения: -20.. .+70 C

Относительная влажность (хранение): 10…90%

Размеры (ВхГхШ): 12х162х185 / 24х162х185 мм

Вес: 0,32/0,355 кг
