Производитель: Triax

Код: 492090

Описание:

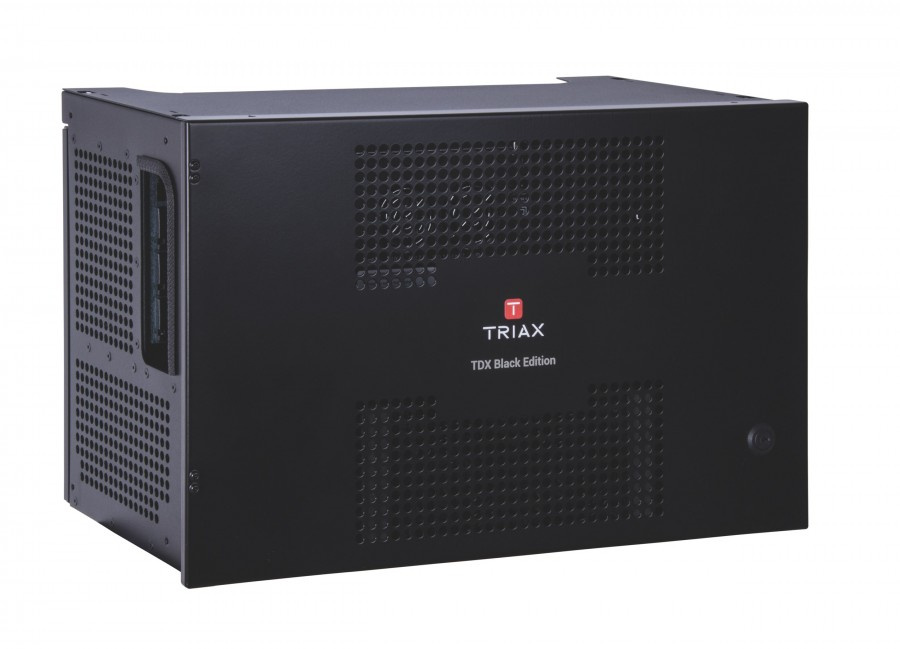

Базовый блок на 16 вх. и 6 вых. модулей

TDX-800, это универсальная головная станция с IP-коммутацией. Состоит из несущего шасси и отдельных входных и выходных модулей имея гибкую внутреннию архитектуру.

Базовый блок шасси TDX может разместить в себе до 16 входящих и до 6 исходящих четырёхканальных модулей. В единую головную систему можно объединить до трёх блоков TDX, что в общей сложности может дать на входе до 48, а на выходе до 72 несущих частотных мультиплексов / каналов, в различных стандартах, от унифицированных до смешанных.

TDX имеет возможность дистанционного управления и мониторинга. Полностью укомплектованная модулями станция потребляет не более 0,28 кВт, что на 50% меньше по сравнению с другими подобными головными станциями.

Особенности:

  • До 16 входящих и до 6 исходящих модулей позволяют собрать нужную конфигурацию станции, отвечающую заданным потребностям;
  • Базовое шасси может быть установлено в 19” стойку или на стену с помощью кронштейнов;
  • Удаленное управление и мониторинг по WEB или SNMP



Технические данные

Количество входных модулей:

16

Количество выходных 4-х канальных модулей:

6

Частотный диапазон (TV out):

47-862 МГц

Волновое сопротивление (TV out):

75 Ом

Возвратные потери (TV out) >:

> 10 дБ

Затухание на тестовой точке:

-20 дБ

Выходной уровень MAX (60 дБ IMD для 24 каналов):

103 дБмкВ

Источник питания

Рабочее напряжение:

190В - 260В

Потребляемая мощность:

Max 280 Вт

Управление LNB max:

4х305 мА

Условия работы и хранения

Диапазон рабочих температур:

-10.. .+50 C

Температура хранения:

-20.. .+70 C

Относительная влажность (работа):

20…80%

Относительная влажность (хранение):

10...90%

Разъемы

Электропитание (шнур 1.8 м):

IEC320 (cable)

ТВ-выход:

F-connector

Тестовая точка:

F-connector

Программирование

RJ45

Размеры и вес

Габариты (ШхГхВ):

440x240x290мм

Вес:

10 кг

Габариты в упаковке:

550x330x390мм

Вес в упаковке:

12.21 кг

Модули для шасси
TDX
492091 TDX Black Edition Main Unit
492095 IPTV EPG Server
492020 DVB-S/S2 Frontend for TDX
492023 TDX Frontend DVB-T-T2
492024 TDX Frontend DVB-C
492030 TDX Frontend HDMI
492080 TDX AV Frontend
492050 TDX PAL Backend FTA
492051 TDX PAL Backend CI
492052 TDX PAL HD downscale FTA
492053 TDX PAL HD downscale CI
492055 TDX DVB-C (QAM) Backend FTA
492056 TDX DVB-C (QAM) Backend CI
492060 TDX DVB-T (COFDM) Backend FTA
492061 TDX DVB-T (COFDM) Backend CI
492070 TDX 2 x CI Backend
492072 TDX IP Backend - 7 TS UDP packages
492074 TDX AUX-TS-Loop
418042 TDX IPTV OUT 4 Service Start
418043 TDX IPTV OUT 4 Service
418040 TDX IPTV OUT 12 service Start
418041 TDX IPTV OUT 12 service Extra
418044 TDX IPTV OUT 96 services
418047 TDX IPTV IN 4 Service Start
418048 TDX IPTV IN 4 Service
418045 TDX IPTV IN 12 service start
418046 TDX IPTV IN 12 service ekstra
418050 TDX Alternative EIT source
418051 TDX PAL AC3 activation license
418062 TDX SNMP license
418063 TDX PID Management
418072 TDX SimulCrypt backend license
492086 SFP RJ45 EOLT-C12-02
492087 SFP Fiber 850nm EOLS-8512-MXX
492088 SFP Fiber 1310nmEOLS-1324-02XX
418480 TDX Configuration service
TDX дополнительное оборудование
492000 TDX контроллер
492005 TDX блок питания
492006 TDX блок питания с резервированием
486120 TDX Redundant PSU Cable Assy.
492007 TDX Redundant PSU Backplane
492008 TDX Redundant Display Panel
492009 TDX Redundant TDX PSU Adaptor
492084 SD card 4GB SDHC class 4
775365 TDX Fan arrangement
