TDH 848 FTA

Производитель: Triax

Код: 692852

Описание:

Выходной аналоговый PAL/SECAM модуль c понижением разрешения HDTV каналов в SD

Общая информация
Характеристики

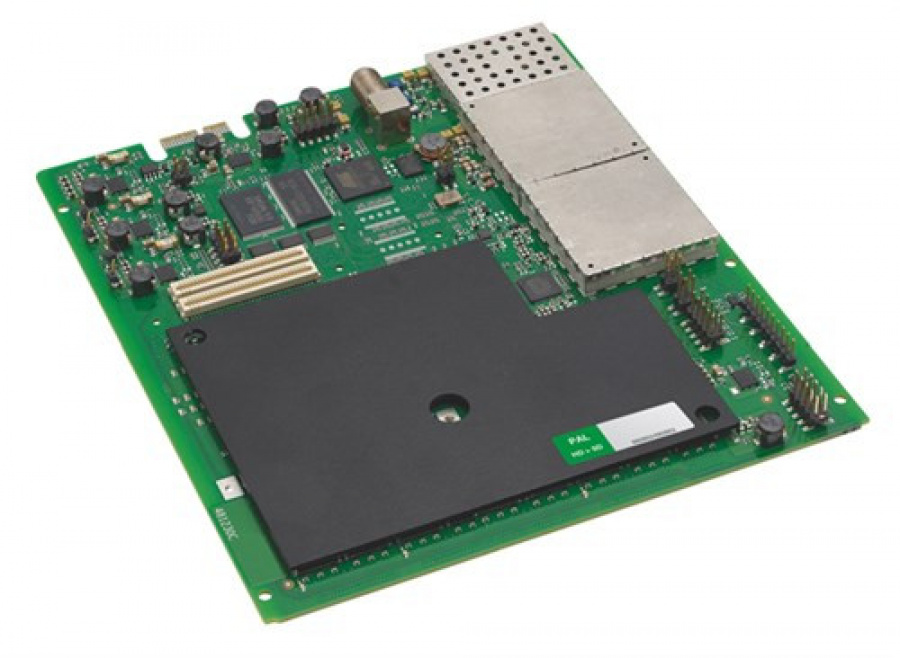

Четырёхканальный выходной модуль, служит для формирования до 4-х исходящих аналоговых радиочастотных телеканалов PAL/SECAM выбранных из общего списка сервисов доступных в общем меню IP-pool головной станции TDH. Отличительной особенностью данных модулей является возможность масштабируемого понижения разрешения HDTV каналов в SD формат. Плата устанавливается в секцию для выходных модулей в шасси TDH 800.

Существует два варианта исполнения данного модуля:
- FTA: для трансляции в ТВ-сеть каналов в «открытом», не кодированном виде
- 2CI: с двумя слотами под КАМ-модули с картами доступа для декодирования «закрытых» телеканалов на выходе станции

Функциональные возможности:

Выбор начального выходного номера канала с возможностью ручного ввода частоты вещания
Самостоятельное присвоение выбранной телепрограммы определённому частотному каналу
Ручной подбор оптимального выходного разрешения изображения, в том числе и не стандартного
Выбор транслируемого типа субтитров: телетекст, DVB, отключение
ТВ стандарт: PAL (B/G, L, D/K, I ) / SECAM
Формат аудио: NICAM, A2 stereo, FM mono (PAL), AM mono (SECAM)

Исходящий РЧ сигнал
ТВ стандарт	PAL (B/G, L, D/K, I ) / SECAM
Выходной частотный диапазон	47 - 862 MHz
Ширина полосы	7/8/8.5 MHz
Шаг настройки по частоте	250 kHz
Импеданс	75 Ohm
Обратные потери	> 10 dB
Стабильность частоты видео	< ±30 kHz
Подавление паразитных сигналов	> 60 dB
Уровень входного сигнала	103.0 dBµV
Диапазон регулировки выходного сигнала	+3...-17 dB
Дифференциальное усиление	< 8.0 %
Дифференциальная фаза	< 8.0 °
Время задержки сигналов цветности относительно сигналов яркости	< 80 ns
Нелинейность сигнала яркости	< 8.0 %
Отношение сигнал/шум для видео	≥ 57 dB
Отношение сигнал/шум для аудио	50 dB
Поднесущие звукового сопровождения	5.5 / 5.74 / 6.0 / 6.5 MHz
Стабильность поднесущей аудио	Nicam, A2: ± 1 kHz, mono: ± 5 kHz
Электрические параметры
Рабочее напряжение	12 VDC
Потребляемый ток	1600 mA (FTA)/1800 mA (2CI)
Прочие данные
Диапазон рабочих температур	-10º...+50º C
Относительная влажность (работа)	20…80%
Температура хранения	-20º...+70º C
Относительная влажность (хранение)	10…90%
Габаритные Размеры (В x Г x Ш)	17 x 162 x 185 mm (FTA) / 24 x 162 x 185 mm (2CI)
Вес (нетто)	0.230 кг (FTA) / 0.256 кг (2CI)
