TDH 845 FTA

Производитель: Triax

Код: 692855

Описание:

Выходной модуль QAM (DVB-С)

Общая информация
Характеристики

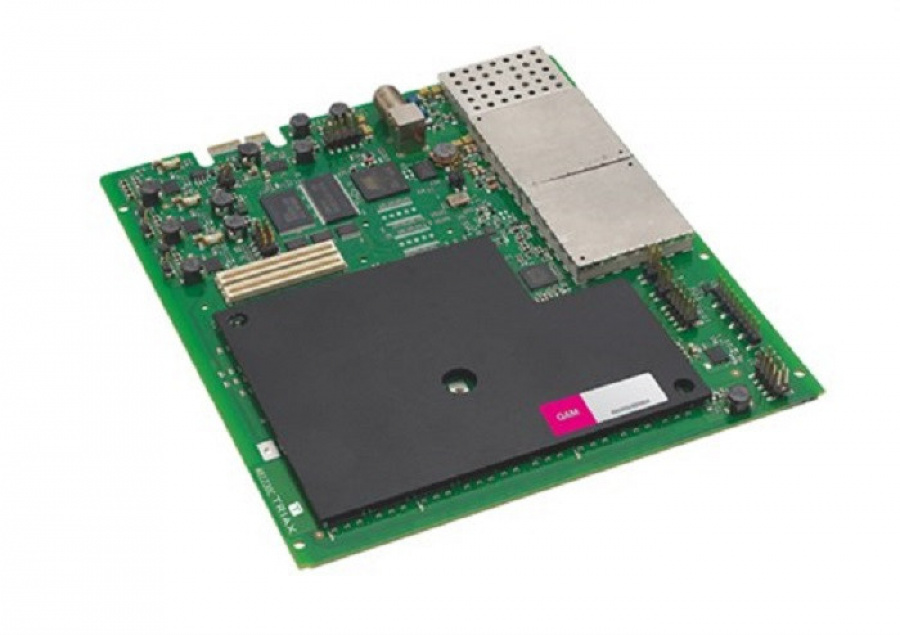

Четырёхканальный выходной модуль, служит для создания до 4-х исходящих цифровых радиочастотных мультиплексов DVB-C (QAM) сформированных из общего списка сервисов доступных в общем меню IP-pool головной станции TDH. Имеет функции контроля пропускной способности мультиплекса, для предотвращения его перегрузки и проблем с передачей QAM сигналов. Плата устанавливается в секцию для выходных модулей в шасси TDH 800.

Функциональные возможности:

Выбор начального выходного номера канала с возможностью ручного ввода частоты вещания
Обработка NIT (таблиц сетевой информации) и stuffing (корректировка скорости потока)
NIT actual network (обязательная таблица с информацией о параметрах сети) и NIT other network (дополнительная, факультативная, таблица содержащая информацию о других сетях).
SDT actual TS и SDT other TS (обязательная таблица, которая содержит описания программ, передаваемых в данном транспортном потоке, и вторая содержащая описания программ, передаваемых в других транспортных потоках сети).

Исходящий РЧ сигнал
Выходной частотный диапазон	50.5 - 858 MHz
Ширина полосы	7/8/8.5 MHz
Шаг настройки по частоте	250 kHz
Импеданс	75 Ohm
Обратные потери	> 10 dB
Модуляция	16QAM, 32QAM, 64QAM, 128QAM, 256QAM
скорость цифрового потока	3.15 - 7.2 Mbit/s
Выходной спектр	Normal
Roll-Off Factor	15 %
MER	≥ 38.0 dB
Подавление паразитных сигналов	> 60 dB
Уровень входного сигнала	90.0 ± 1.5 dBµV
Диапазон регулировки выходного сигнала	+3...-17 dB
Электрические параметры
Рабочее напряжение	12 VDC
Потребляемый ток	700 mA (FTA)/900 mA (2CI)
Прочие данные
Диапазон рабочих температур	-10º...+50º C
Относительная влажность (работа)	20…80%
Температура хранения	-20º...+70º C
Относительная влажность (хранение)	10…90%
Габаритные Размеры (В x Г x Ш)	17 x 162 x 185 mm (FTA) / 24 x 162 x 185 mm (2CI)
Вес (нетто)	0.260 kg (FTA) / 0.290 kg (2CI)
