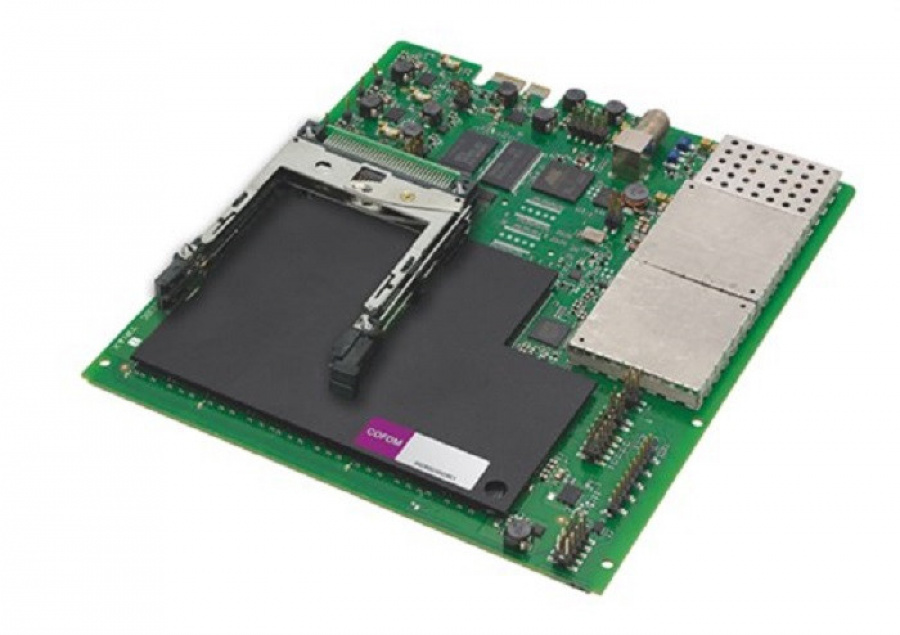

TDH 844 CI
TDH 844 CI - выходной 4-ех канальный модуль, предназначенный для формирвания выходных мультиплексов DVB-T c возможностью дескремблирования посредством установки 2-х CAM модулей. Устанавливается в секцию выходных модулей шасси TDH 800 (до 6 вых. модулей).
Особенности:
- создание до 4-ех мультиплексов;
- два CI слота для установки CAM-модулей;
- контроль за пропускной способностью передачи COFDM сигналов.
| Основные параметры | |
|---|---|
| Spurious Signals | > 60 dB |
| Carrier supported | 2K |
| Guard Interval | 1/32, 1/16, 1/8, 1/4 |
| TER - FEC rate | 1/2, 2/3, 3/4, 5/6, 7/8 |
| Output QAM Modes | 16QAM, 64QAM, QPSK |
| Output spectrum | Normal |
| Output level adjustment | +3...-17 dB |
| Output Level System | 90.0 ± 1.5 dBµV |
| MER | ≥ 35.0 dB |
| Частотный диапазон | |
| Output frequency range | 50.5 - 858 MHz |
| Channel Raster | 7, 8, 8.5 MHz |
| Frequency step | 250 kHz |
| Возвратные потери | |
| Output Return Loss | > 10 dB |
| Электротехнические параметры | |
| Impedance | 75 ? |
| Питание и требования к окружающей среде | |
| CI слот | 2 |
| DC Operating voltage | 12 ± 1 VDC |
| DC Current consumption | 1000 mA |
| Temperature - operating | -10...+50 °C |
| Humidity - operating | 20...80 % |
| Temperature - storage | -20...+70 °C |
| Humidity - storage | 10...90 % |
| Физические характеристики | |
| Dimensions product (H x D x W) | 17 x 162 x 182 mm |
| Packing QTY | 1 |
