Производитель: Johansson

Описание:

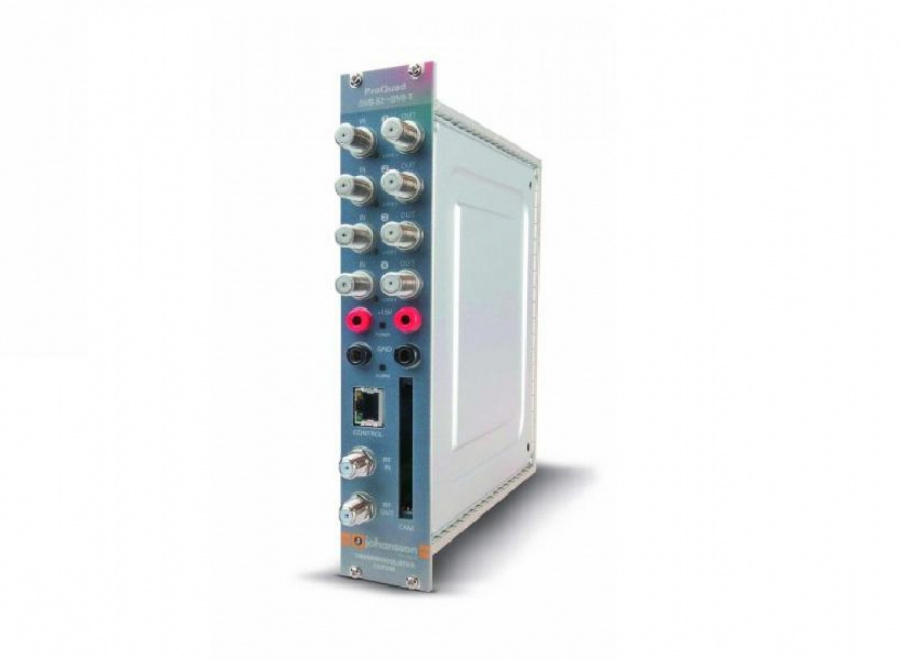

4 спутниковых входа / 4 тюнера (4 транспондера) / 4 COFDM мультиплекса / до 32 программ /CI слот

Tрансмодулятор QPSK-COFDM (DVB-S2 в DVB-T).

Основные характеристики:

  • 4-тюнера (прием с 4-х транспондеров на модуль);
  • 4 спутниковых входа для приема четырех спутниковых диапазонов;
  • встроенный мультисвич позволяет гибко группировать спутниковые программы в COFDM мультиплексы;
  • обработка и распределение до 16 программ с каждого модуля;
  • декодирует до 12 закрытых программ на модуль 1 CAM + 20 открытых (закодированные программы со всех 4-тюнеров декодируются 1 CAM);
  • простая настройка с помощью встроенного веб-сервера или специализированного программного обеспечения UUI;
  • возможность удаленного доступа.
Вход: QPSK (DVB-S2)
Кол-во входов - 4 с 4 активным проходными выходами (± 0 dB)
Тюнер - 4 тюнера (4 мультиплекса)
Диапазон входных частот MHz 950-2150
Входной уровень dBm -55 to -25
Ширина полосы пропускания MHz 36
Модуляция -

DVB-S2: QPSK, 8-PSK

DVB-S: QPSK

LNB питание (DC+тон) V 13/18 + 22kHz
LNB ток на входе mA max. 150
Выход: COFDM (DVB-T)
Кол-во выходов - 1 с 1 проходом (потери max 1,5 dB)
Диапазон выходных частот MHz 47-862 (VHF-UHF)
Мультиплексы - 4 соседних
Ширина полосы пропускания MHz 6/7/8
Модуляция - QPSK, 16-QAM, 64-QAM
OFDM режим - 2K
Прямая коррекция ошибок (FEC) - 1/2, 2/3, 3/4, 5/6, 7/8
Защитный интервал - 1/4, 1/8, 1/16, 1/32
Выходной битрейт/mux Mbps up to 31,7
Модуляция Error Rate (MER) dB 40
Спектральная инверсия - да
Выходной уровень dBµV 68 to 83 (adjustable)
CI-слот - да
Обработка - до 32 программ
Общие характиристики
Разъем выход RF - RF: 4 x "F" коннектор
Разъем управления  - Управление: RJ-45 (Ethernet)
Разъем питания  - DC: banana sockets
Напряжение питания VDC 15
Ток потребления A 1,5
Рабочая температура °C 0 to +40
Габариты - 5 RU x 8 TE x 195 mm

Габариты

Dimensions of product (mm): 5 RU x 8 TE x 195 mm
Product(s) per box: 1
Dimensions of box (mm): 256 x 240 x 54
Product weight (kg): 1,9
EAN-13 code product: 2053039400011
Products per cardboard: 5
Cardboard dimensions (mm): 344 x 286 x 245
Cardboard weight (kg): 10
EAN-13 code packaging: 2553039400054
Products per pallet:
