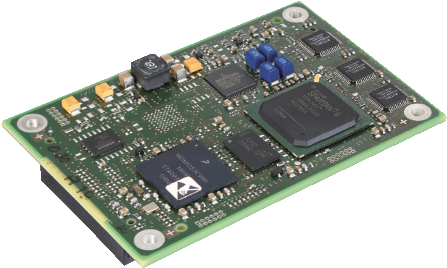

EES25-0600UHIHPH2E (942050003)
Производитель: Hirschmann
Код: 942050003
Описание:
Встраиваемый промышленный управляемый коммутатор L2 Redbox: 6*100TX или 100FX портов, RSTP, MRP, PRP, IEEE 1588v2 (PTP)
Встраиваемый промышленный управляемый коммутатор L2 Redbox: 6*100TX или 100FX порта, PRP/HSR, IEEE 1588v2 (PTP)
Коммутаторы EES20 и EES25 имеют по шесть портов Fast Ethernet, которые могут быть сконфигурированы для работы в режимах 10/100 BASE TX или 100 BASE FX. Они также предлагают расширенные функции управления и фильтрации, а также различные протоколы резервирования и защиту портов.
Кроме того, EES25 поддерживает точную синхронизацию в соответствии со стандартом IEEE 1588v2, а также протоколы PRP (Parallel Redundancy Protocol) и HSR (High-availability Seamess Redundancy Protocol), которые гарантируют бесперебойную передачу данных. Обе версии могут быть интегрированы в программное обеспечение для управления сетью Hirschmann™ Industrial HiVision.
Ключевые особенности:
- 6 портов Fast Ethernet 10/100 BASE-TX или 100 BASE-FX;
- Управление через веб-браузер, SNMP, RMON, VLAN, Multicast, CLI;
- Защита портов и кибербезопасность
- Протоколы резервирования RSTP и MRP плюс PRP (EES25), HSR (в разработке);
- Точная синхронизация в соответствии с IEEE 1588v2 (EES25);
- Функциональные возможности могут быть расширены с помощью обновления программного обеспечения;
- Расширенный диапазон рабочих температур от -40°C до +85°C;
- Компактная конструкция (88 мм x 13 мм x 60 мм);
- Простая установка;
- Потребляемая мощность 2,9 Вт / 4,6 Вт.
| Модели: | EES20-0600UHIHSH2E | EES25-0600UHIHMH2E | EES25-0600UHIHPH2E |
 |
 |
 |
|
| Описание | Управляемый коммутатор Fast Ethernet по стандарту IEEE 802.3, коммутация с хранением и пересылкой данных. | ||
| Тип и количество портов | 6 портов Fast Ethernet, настраиваемых как 100BaseTX или 100BaseFX, с сигналами RX+/RX- и TX+/TX- на каждый порт. | ||
| Артикул | 942 050-001 | 942 050-002 | 942 050-003 |
| Дополнительные интерфейсы | |||
| Контроль/Статус | RS232 (Konfiguration), SPI (Status), SNMP traps (Alarme), SNMP | ||
| Сигналы синхронизации | – | Выход PPS (pulse-per-second), выход IRIG-B, управляемый обычным тактовым генератором PTP. | Выход PPS (pulse-per-second), выход IRIG-B, управляемый обычным тактовым генератором PTP. |
| Интерфейс хоста | 2x50-pin male разъем | ||
| Сеть | |||
| Топология сети | Линейная/звездная и любая др. | ||
| Резервирование | RSTP, протокол резервирования среды передачи (MRP, IEC 62439-2), время восстановления 200 мс. | RSTP, протокол резервирования среды передачи (MRP, IEC 62439-2), время восстановления 10 мс. | RSTP, протокол резервирования среды передачи (MRP, IEC 62439-2), время восстановления 200 мс, протокол параллельного резервирования (PRP, IEC 62439-3) RedBox |
| Требования к электропитанию | |||
| Рабочее напряжение | +3.3 V DC +/- 5% | ||
| Потребляемоя мощность | 2.9 Вт | 4.6 Вт | 4.6 Вт |
| Функцилнальные возможности | |||
| Управление | Веб-интерфейс, последовательный интерфейс, SNMP v1/v2c/v3 | ||
| Диагностика | RMON (группы 1, 2, 3, 9), log file, syslog, зеркалирование портов, SNMP traps (сигналы тревоги) | ||
| Кофигурирование | Интерфейс командной строки (CLI), TELNET, DHCP, BootP, HiDiscovery, текстовый файл конфигурации. | ||
| Безопасность | Безопасность порта, 802.1x, защита от штормового вторжения | ||
| Резервирование | RSTP, MRP | RSTP, MRP, Fast MRP | RSTP, MRP, PRP |
| Фильтрация | 4 очереди QoS, поддержка VLAN IEEE 802.1Q (одновременная работа 16 VLAN из 4000 VID), MAC-многоадресная рассылка: статические фильтры многоадресной рассылки, IP-многоадресная рассылка: IGMP snooping, формирование исходящего трафика, управление потоком. | ||
| Синхронизация | PTPv2 (IEEE 1588-2008) transparent clock (TC - прозрачные часы) и ordinary clock (OC - обычные часы) | PTPv2 (IEEE 1588-2008) transparent clock (TC - прозрачные часы) и ordinary clock (OC - обычные часы) | PTPv2 (IEEE 1588-2008) transparent clock (TC - прозрачные часы) и ordinary clock (OC - обычные часы) |
| Прочие услуги | TFTP, HTTPS, SFTP | ||
| Физические характеристики | |||
| Габариты (ШхВхГ) | 88 мм x 13 мм x 60 мм | ||
| Масса | 35 гр. | ||
| Условия окружающей среды | |||
| Рабочая температура | от -40ºC дo +85ºC | ||
| PCB покрытие | опционально: конформное покрытие | ||
| Аксессуары | |||
| Аксессуары заказываются отдельно | Комплект разработчика EES – артикул 942 049-001 | ||
| Артикул | Описание |
|
Комплект разработчика EES |

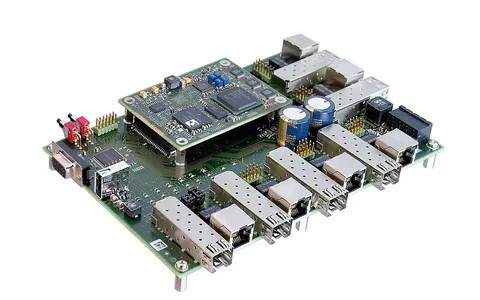

Комплект разработчика EES - ситемная плата (интерфейсная плата с БП)
|
| EES20-0600UHIHSH2E (942 050-001) |
Встраиваемый промышленный управляемый коммутатор L2: 6*100TX или 100FX порта, IEEE 1588v2 (PTP)
|
| EES25-0600UHIHMH2E (942 050-002) |
Встраиваемый промышленный управляемый коммутатор L2: 6*100TX или 100FX порта, IEEE 1588v2 (PTP)
|
| EES25-0600UHIHPH2E (942 050-003) |
Встраиваемый промышленный управляемый коммутатор L2 Redbox: 6*100TX или 100FX порта, PRP/HSR, IEEE 1588v2 (PTP)
|
