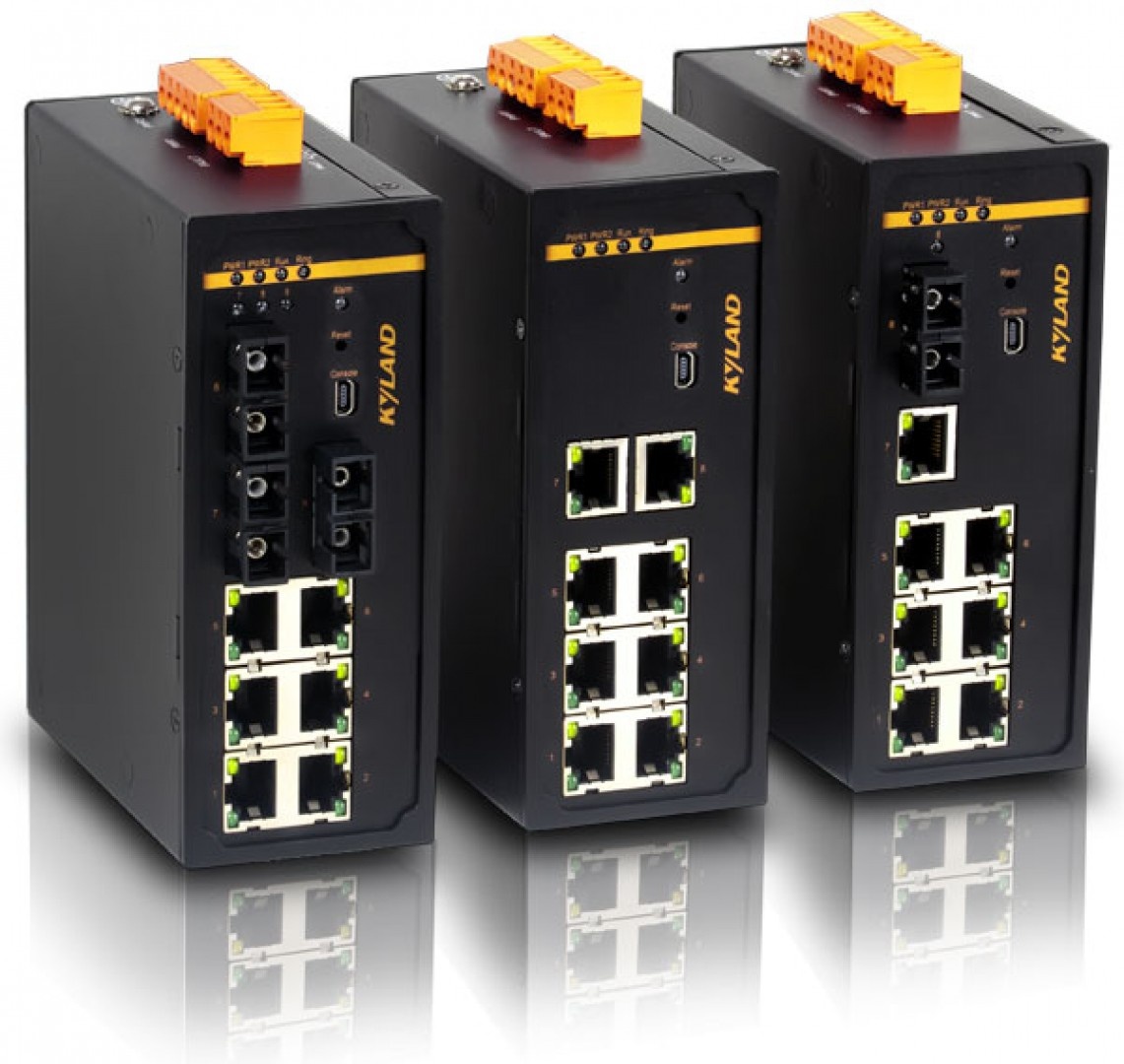

SICOM3009A

Производитель: Kyland

Описание:

Управляемый коммутатор Layer 2: 9 портов 100М, Din-Rail, IEC61850

SICOM3009A - серия управляемых коммутаторов L2 c ультро-низким энергопотреблением. Имеет  до 3 100Base-FX портов и 6 10/100Base-TX портов, что делает его идеальным для построения 100М оптических колец, а наличие дополнительного 100М оптического порта дает возможность подключать дополнительные устройства к высокоскоростной магистрали. Резервирование по протоколам Ethernet IEC62439-6/DRP, DT-Ring / + и MSTP. Коммутаторы серии SICOM3009A разработаны специально для суровых условий эксплуатации  в широком диапазоне температур от -40 до 85 ° C, уровень ЭМС 4, класс защиты IP40, и могут быть использованы в электроэнергетике, автоматизации производств, транспорте, нефтегазовой отрасли и многих других промышленных объектах.

Особенности

  • Ультро-низкое энергопотребление, технология Green Ethernet;
  • При полной нагрузке потребляет 5 Вт;
  • Имеет 6 x 10/100Base-TX портов и 3 x 100M порта (оптика/медь - опционально);
  • Поддерживает IEC62439-6, DT-Ring, MSTP;
  • Поддержка one-key recovery;
  • Консольный порт Mini USB, функции backup и recovery через USB;
  • Поддержка VCT (Virtual Cable Test);
  • Класс защиты IP40;
  • Рабочая температура: от -40 до 85°C
  • Сертификаты UL508, UL Class 1 Div 2, CE, FCC, KEMA

Возможности устройства

  • Резервирование: IEC62439-6 (время восстановления < 20мс), DT-Ring (время восстановления < 50мс), MSTP
  • IGMP Snooping, GMRP и static multicast
  • Разделение сетей: VLAN, GVRP, PVLAN
  • Приоритезация: QoS
  • Управление полосой пропускания: port trunking, port speed limit, broadcast storm control
  • Сетевое управление и мониторинг: CLI, Telnet, WEB, Kyvision, SNMPv1/v2/v3, RMON, LLDP, SNTP, DHCP
  • Сетевая безопасность: по MAC-адресу, IEEE802.1X, SSH, SSL, TACACS+,ACL
  • Обновление прошивки: при помощи FTP/TFTP
  • Поддерживается VCT (Virtual Cable Test), port mirroring
  • Сигнализация: конфликт IP/MAC адресов, питания, работы портов и кольца
  • Специальные функции: Link Check и Loop Status Check
Стандарты

IEEE802.3i - Ethernet
IEEE802.3u - Fast Ethernet
IEEE802.3ac - VLAN Tagging
IEEE802.3ad - Объединение каналов
IEEE802.3x - Контроль потока данных
IEEE802.1p - CoS
IEEE802.1Q - сети VLAN
IEEE802.1s - MSTP
IEEE802.1X - Безопасность
Протоколы

DT-Ring, DT-Ring+, DT-VLAN, MSTP, DRP;
IGMP Snooping, GMRP;
VLAN, GVRP, PVLAN;
Telnet, HTTP, HTTPS, SNMPv1/v2/v3, RMON, LLDP, SNTP, BootP, DHCP server/relay/client, DHCP Option 82; SSH, SSL, TACACS+, ACL;
Syslog, FTP, TFTP;
LACP, ARP, QoS, Modbus TCP
Производительность

Очередей приоритета: 4
Количество VLAN: 256
VLAN ID: 1-4094
Мультикаст групп: 256
Таблица MAC: 8K
Буфер пакетов: 1Mbit
Пропускная способность:  1.4Mpps
Задержки: <5μs
Интерфейсы

• Fast Ethernet:
100Base-FX ports: 3 x 100Base-FX, одномодовая/многомодовая оптика (SC/ST/FC)
10/100Base-TX ports: 8 x 10/100Base-T(X) портов с разъемом RJ45
Консольный порт: Mini USB
Сигнальный порт: 3-pin 5.08mm-spacing plug-in terminal block,250VAC/220VDC Max,2A Max,60W Max
Световая индикация

LED на передней панели:
- Работы устройства: Run
- Сигнализация: Alarm
- Питание: PWR1, PWR2
- Работа кольца: Ring
- Интерфейсы: Link/ACT, Speed(RJ45)
Кнопки Reset: Сброс настроек в первоначальное значение
Дистанция передачи

Витая пара: 100м (стандарт CAT5, CAT5e)
Оптика многомод: 1310нм, 5км (100Мбит/c)
Оптика одномод: 1310нм, 40/60км(100Мбит/c); 1550нм, 60/80км(1000Мбит/c)
Требования по питанию

• Входное напряжение: 24DCW (18-72VDC)
• Контакт питания: 5-pin 5.08mm-spacing plug-in terminal block
• Энергопотребление:
SICOM3009A-8T:5W
SICOM3009A-1S/M-7T:5.3W
SICOM3009A-2S/M-6T:5.6W
SICOM3009A-3S/M-6T:5.9W

Защита от перегрузки: Поддерживается
Автоматическое определение полярности: Поддерживается
Резервирование: Поддерживается
Физические характеристики

Материал корпуса: Металл, без вентиляторов
Класс защиты: IP40
Габариты (ШxВxГ): 53.6 x 135 x 106.5 мм
Вес: 0.76кг
Установка: DIN-рейка, на стену
Требования к окружающей среде

Рабочая температура: от -40 до 85°C
Температура для хранения: от -40 до 85°C
Относительная влажность: от 5 до 95% (без конденсации)
Наработка на отказ

359,877 ч.
Гарантия

5 лет
Сертификация

UL508, Class 1 Div 2, CE, FCC, ГОСТ-Р
Промышленные стандарты

EMI:
FCC CFR47 Part 15, EN55022/CISPR22, Class A

EMS:
IEC61000-4-2 (ESD): ±8kV (contact), ±15kV (air)
IEC61000-4-3 (RS): 10V/m (80MHz-2GHz)
IEC61000-4-4 (EFT): Power Port: ±4kV; Data Port: ±2kV
IEC61000-4-5 (Surge): Power Port: ±2kV/DM, ±4kV/CM; Data Port: ±2kV
IEC61000-4-6 (CS): 3V (10kHz-150kHz); 10V (150kHz-80MHz)
IEC61000-4-16 (Common mode conduction): 30V (cont.), 300V (1s)

Machinery:
IEC60068-2-6 (Vibration)
IEC60068-2-27 (Shock)
IEC60068-2-32 (Free Fall)

Industry: IEC61000-6-2
Railway: EN50155, EN50121-4
Traffic Control: NEMA TS-2

Модели

Артикул Описание
SICOM3009A-1M7T-FC05-L2-L2 1 100Base-FX multi mode ports, FC connector, 1310nm, 5km, 7 10/100Base-TX ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3009A-1M7T-SC05-L2-L2 1 100Base-FX multi mode ports, SC connector, 1310nm, 5km, 7 10/100Base-TX ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3009A-1M7T-ST05-L2-L2 1 100Base-FX multi mode ports, ST connector, 1310nm, 5km, 7 10/100Base-TX ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3009A-1S7T-FC40-L2-L2 1 100Base-FX single mode ports, FC connector, 1310nm, 40km, 7 10/100Base-TX ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3009A-1S7T-SC40-L2-L2 1 100Base-FX single mode ports, SC connector, 1310nm, 40km, 7 10/100Base-TX ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3009A-1S7T-SC60-L2-L2 1 100Base-FX single mode ports, SC connector, 1310nm, 60km, 7 10/100Base-TX ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3009A-1S7T-SC80-L2-L2 1 100Base-FX single mode ports, SC connector, 1550nm, 80km, 7 10/100Base-TX ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3009A-1S7T-ST40-L2-L2 1 100Base-FX single mode ports, ST connector, 1310nm, 40km, 7 10/100Base-TX ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3009A-2M6T-FC05-L2-L2 2 100Base-FX multi mode ports, FC connector, 1310nm, 5km, 6 10/100Base-TX ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3009A-2M6T-SC05-L2-L2 2 100Base-FX multi mode ports, SC connector, 1310nm, 5km, 6 10/100Base-TX ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3009A-2M6T-ST05-L2-L2 2 100Base-FX multi mode ports, ST connector, 1310nm, 5km, 6 10/100Base-TX ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3009A-2S6T-FC40-L2-L2 2 100Base-FX single mode ports, FC connector, 1310nm, 40km, 6 10/100Base-TX ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3009A-2S6T-SC40-L2-L2 2 100Base-FX single mode ports, SC connector, 1310nm, 40km, 6 10/100Base-TX ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3009A-2S6T-SC60-L2-L2 2 100Base-FX single mode ports, SC connector, 1310nm, 60km, 6 10/100Base-TX ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3009A-2S6T-SC80-L2-L2 2 100Base-FX single mode ports, SC connector, 1550nm, 80km, 6 10/100Base-TX ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3009A-2S6T-ST40-L2-L2 2 100Base-FX single mode ports, ST connector, 1310nm, 40km, 6 10/100Base-TX ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3009A-3M6T-FC05-L2-L2 3 100Base-FX multi mode ports, FC connector, 1310nm, 5km, 6 10/100Base-TX ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3009A-3M6T-SC05-L2-L2 3 100Base-FX multi mode ports, SC connector, 1310nm, 5km, 6 10/100Base-TX ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3009A-3M6T-ST05-L2-L2 3 100Base-FX multi mode ports, ST connector, 1310nm, 5km, 6 10/100Base-TX ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3009A-3S6T-FC40-L2-L2 3 100Base-FX single mode ports, FC connector, 1310nm, 40km, 6 10/100Base-TX ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3009A-3S6T-SC40-L2-L2 3 100Base-FX single mode ports, SC connector, 1310nm, 40km, 6 10/100Base-TX ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3009A-3S6T-SC60-L2-L2 3 100Base-FX single mode ports, SC connector, 1310nm, 60km, 6 10/100Base-TX ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3009A-3S6T-SC80-L2-L2 3 100Base-FX single mode ports, SC connector, 1550nm, 80km, 6 10/100Base-TX ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3009A-3S6T-ST40-L2-L2 3 100Base-FX single mode ports, ST connector, 1310nm, 40km, 6 10/100Base-TX ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3009A-8T-L2-L2 8 10/100Base-TX ports, 24DCW(18-72VDC) dual redundant power inputs
