Name: SICOM3306
Brand: Kyland

Продукция

По Типу

По Производителю

Производитель: Kyland

Описание:

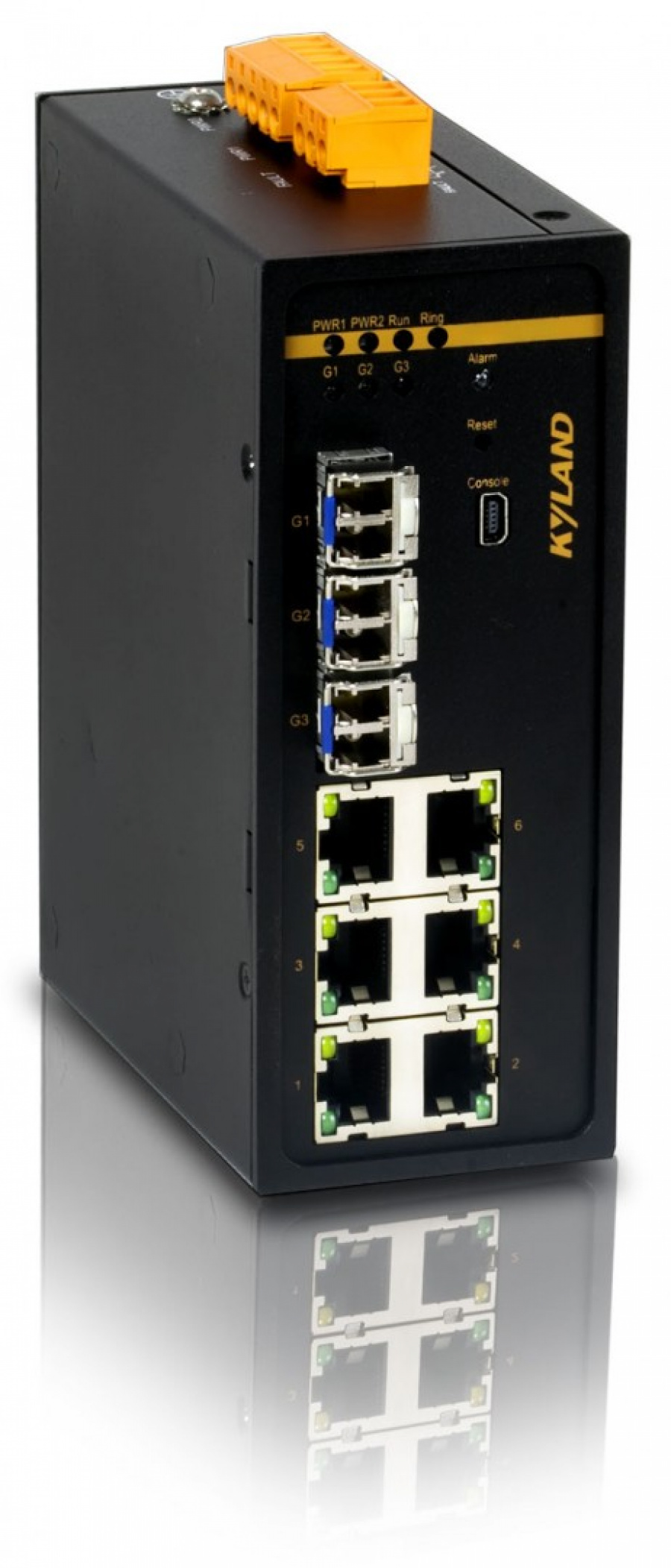

Коммутатор управляемый Layer 2: 6+3G порта, на Din-Rail, IEC61850

SICOM3306- серия управляемых коммутаторов L2 c ультро-низким энергопотреблением. Имеет до 3 Gigabit SFP портов и 6 10/100Base-TX портов, что делает его идеальным для построения гигабитных оптических колец, а наличие дополнительного Gigabit порта дает возможность подключать дополнительные устройста к высокоскоростной магистрали. Резервирование по протоколам Ethernet IEC62439-6/DRP, DT-Ring / + и MSTP. Коммутаторы серии SICOM3306 разработаны специально для суровых условий эксплуатации в широком диапазоне температур от -40 до 85 ° C, уровень ЭМС 4, класс защиты IP40, и могут быть использованы в электроэнергетике, автоматизации производств, транспорте, нефтегазовой отрасли и многих других промышленных приложениях.

Особенности

1. Ультро-низкое энергопотребление, технология Green Ethernet;
2. При полной нагрузке потребляет 6 Вт;
3. Имеет 1/2/3 x 10/100/1000Base-X (SFP) слота, 6 x 10/100Base-TX (RJ45)
4. Поддержка IEC62439-6, DT-Ring, MSTP
5. Поддержка one-key recovery
6. Консольный порт Mini USB, функции backup и recovery через USB
7. Поддержка VCT (Virtual Cable Test)
8. Класс защиты IP40.
9. Рабочая температура: от -40 до 85°C
10. Сертификаты UL508, UL Class 1 Div 2, CE, FCC

Возможности устройства

1. Резервирование: IEC62439-6 (время восстановления < 20мс), DT-Ring (время восстановления < 50мс), MSTP
2. IGMP Snooping, GMRP и static multicast
3. Разделение сетей: VLAN, GVRP, PVLAN
4. Приоритезация: QoS
5. Управление полосой пропускания: port trunking, port speed limit, broadcast storm control
6. Сетевое управление и мониторинг: CLI, Telnet, WEB, Kyvision, SNMPv1/v2/v3, RMON, LLDP, SNTP, DHCP
7. Сетевая безопасность: по MAC-адресу, IEEE802.1X, SSH, SSL, TACACS+,ACL
8. Обновление прошивки: при помощи FTP/TFTP
9. Поддерживается VCT (Virtual Cable Test), port mirroring
10. Сигнализация: конфликт IP/MAC адресов, питания, работы портов и кольца
11. Специальные функции: Link Check и Loop Status Check

Стандарты	IEEE802.3i - Ethernet IEEE802.3u - Fast Ethernet IEEE802.3ac - VLAN Tagging IEEE802.3ad - Объединение каналов IEEE802.3z - Gigabit Ethernet IEEE802.3x - Контроль потока данных IEEE802.1p - CoS IEEE802.1Q - сети VLAN IEEE802.1s - MSTP IEEE802.1X - Безопасность
Протоколы	DT-Ring, DT-Ring+, DT-VLAN, MSTP, DRP; IGMP Snooping, GMRP; VLAN, GVRP, PVLAN; Telnet, HTTP, HTTPS, SNMPv1/v2/v3, RMON, LLDP, SNTP, BootP, DHCP server/relay/client, DHCP Option 82; SSH, SSL, TACACS+, ACL; Syslog, FTP, TFTP; LACP, ARP, QoS, Modbus TCP
Производительность	Очеридей приоритета: 4 Количество VLAN: 256 VLAN ID: 1-4094 Мультикаст групп: 256 Таблица MAC: 8K Буфер пакетов: 1Mbit Пропускная способность: 5.3Mpps Задержки: <5μs
Интерфейсы	• Fast Ethernet: 10/100Base-TX ports: 6 x 10/100Base-T(X) портов с разъемом RJ45 100Base-FX ports: 2 x 100Base-FX, одномодовая/многомодовая оптика (SC/ST/FC) Gigabit Ethernet: SFP порты: 3 x 1000Base-SFP Комбо порт: 1 10/100/1000Base-T(X): 3 x 10/100/1000Base-TX (RJ45) Консольный порт: Mini USB Сигнальный порт: 3-pin 5.08mm-spacing plug-in terminal block,250VAC/220VDC Max,2A Max,60W Max
Световая индикация	LED на передней панели: - Работы устройства: Run - Сигнализация: Alarm - Питание: PWR1, PWR2 - Работа кольца: Ring - Интерфейсы: Link/ACT, Speed(RJ45)
Кнопки	Reset: Сброс настроек в первоначальное значение
Дистанция передачи	Витая пара: 100м (стандарт CAT5, CAT5e) Оптика многомод: 1310нм, 5км (100Мбит/c), 850нм, 550м(1000Мбит/c) Оптика одномод: 1310нм,40/60км(100Мбит/c) 1550нм,60/80км(100Мбит/c) 1310нм,10/40км(1000Мбит/c) 1550нм,60/80км(1000Мбит/c)
Требования по питанию	• Входное напряжение: 24VAC/DC (13-50VAC/18-72VDC) • Контакт питания: 5-pin 5.08mm-spacing plug-in terminal block • Энергопотребление: SICOM3306-2GX-6T:6.5W SICOM3306-3GX-6T:7.0W SICOM3306-1GX-8T:6.0W SICOM3306-1GX-2S/M-6T:7.1W SICOM3306-1GX/GE-2GE-6T:6.8W SICOM3306-3GE-6T:6.6W Защита от перегрузки: Поддерживается Автоматическое определение полярности: Поддерживается Резервирование: Поддерживается
Физические характеристики	Материал корпуса: Металл, без вентиляторов Класс защиты: IP40 Габариты (ШxВxГ): 53.6 x 135 x 106.5 мм Вес: 0.76кг Установка: DIN-рейка, на стену
Требования к окружающей среде	Рабочая температура: от -40 до 85°C Температура для хранения: от -40 до 85°C Относительная влажность: от 5 до 95% (без конденсации)
Наработка на отказ	410,000 ч.
Гарантия	5 лет
Сертификация	UL508, Class 1 Div 2,CE, FCC, ГОСТ-Р
Промышленные стандарты	EMI: FCC CFR47 Part 15, EN55022/CISPR22, Class A EMS: IEC61000-4-2 (ESD): ±8kV (contact), ±15kV (air) IEC61000-4-3 (RS): 10V/m (80MHz-2GHz) IEC61000-4-4 (EFT): Power Port: ±4kV; Data Port: ±2kV IEC61000-4-5 (Surge): Power Port: ±2kV/DM, ±4kV/CM; Data Port: ±2kV IEC61000-4-6 (CS): 3V (10kHz-150kHz); 10V (150kHz-80MHz) IEC61000-4-16 (Common mode conduction): 30V (cont.), 300V (1s) Machinery: IEC60068-2-6 (Vibration) IEC60068-2-27 (Shock) IEC60068-2-32 (Free Fall) Industry: IEC61000-6-2 Railway: EN50155, EN50121-4 Traffic Control: NEMA TS-2

Модели

Артикул	Описание
SICOM3306-1GX2M6T-FC05-L2-L2	1 Gigabit SFP ports, 2 100Base-FX multi mode fiber ports, FC connector, 1310nm, 5km, 6 10/100Base-TX RJ45 ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3306-1GX2M6T-SC05-L2-L2	1 Gigabit SFP ports, 2 100Base-FX multi mode fiber ports, SC connector, 1310nm, 5km, 6 10/100Base-TX RJ45 ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3306-1GX2M6T-ST05-L2-L2	1 Gigabit SFP ports, 2 100Base-FX multi mode fiber ports, ST connector, 1310nm, 5km, 6 10/100Base-TX RJ45 ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3306-1GX2S6T-FC40-L2-L2	1 Gigabit SFP ports, 2 100Base-FX single mode fiber ports, FC connector, 1310nm, 40km, 6 10/100Base-TX RJ45 ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3306-1GX2S6T-SC40-L2-L2	1 Gigabit SFP ports, 2 100Base-FX single mode fiber ports, SC connector, 1310nm, 40km, 6 10/100Base-TX RJ45 ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3306-1GX2S6T-SC60-L2-L2	1 Gigabit SFP ports, 2 100Base-FX single mode fiber ports, SC connector, 1310nm, 60km, 6 10/100Base-TX RJ45 ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3306-1GX2S6T-SC80-L2-L2	1 Gigabit SFP ports, 2 100Base-FX single mode fiber ports, SC connector, 1550nm, 80km, 6 10/100Base-TX RJ45 ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3306-1GX2S6T-ST40-L2-L2	1 Gigabit SFP ports, 2 100Base-FX single mode fiber ports, ST connector, 1310nm, 40km, 6 10/100Base-TX RJ45 ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3306-1GX8T-L2-L2	1 Gigabit SFP ports, 8 10/100Base-TX RJ45 ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3306-2GX6T-L2-L2	2 Gigabit SFP ports, 6 10/100Base-TX RJ45 ports, 24DCW(18-72VDC) dual redundant power inputs
SICOM3306-3GX6T-L2-L2	3 Gigabit SFP ports, 6 10/100Base-TX RJ45 ports, 24DCW(18-72VDC) dual redundant power inputs
