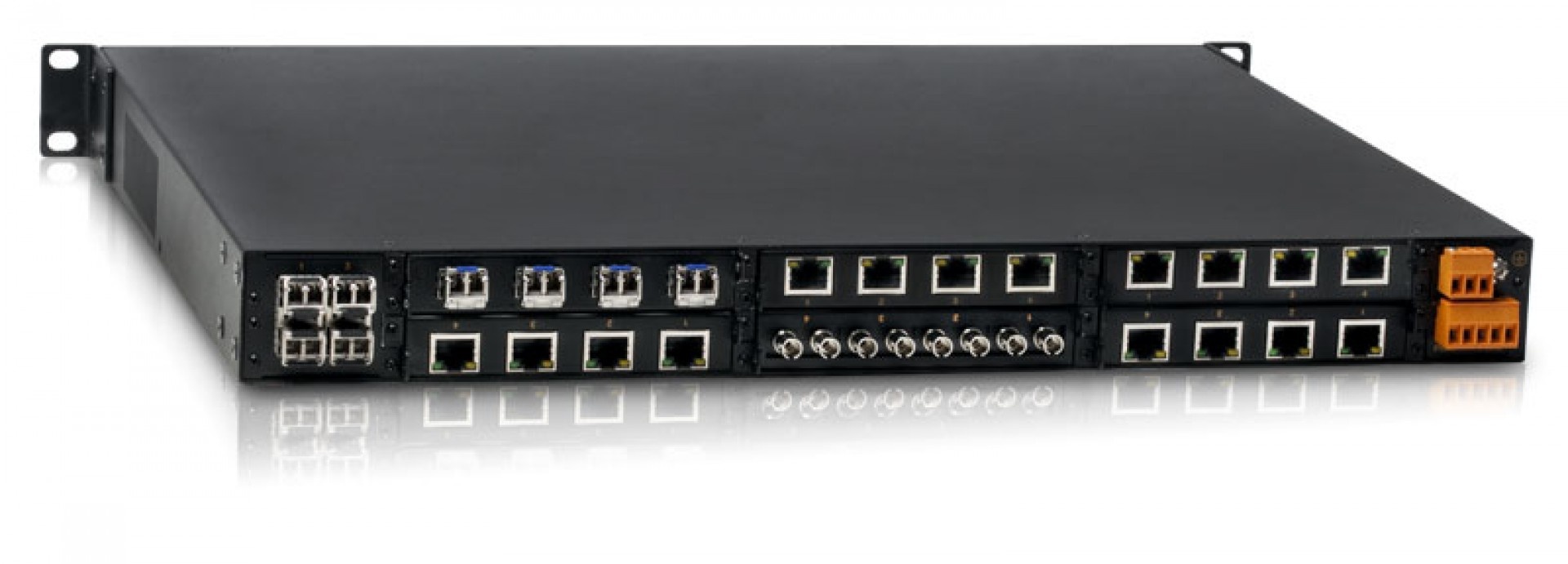

SICOM3028GPT-L2G/L2F

Производитель: Kyland

Описание:

Коммутатор управляемый модульный Layer 2: 28G/24+4G портов, IEC61850

SICOM3028GPT-L2G/L2F - Управляемые коммутаторы Layer 2 на основе многофункциональной модульной платформы SICOM3028GPT  All-in-One (все в одном). Серия SICOM GPT поддерживает стандарт IEC62439-6 DRP  с временем восстановления cвязи в кольце менее 20 мс. Так же устройство поддерживает и др. протоколы резервирования DT-Ring, RSTP/STP, MSTP и VRRP, IEC62439-3 PRP/HSR Консольный порт Mini USB упрощает процедуру настройки backup и restore. Коммутаторы серии SICOM GPT соответствуют стандартам IEC61850-3 и IEEE1613 и сертификацированы KEMA.

Внимание!
С января 2015 г. введены новые артикулы:

Старый артикул   Новый артикул
SICOM3028GP → SICOM3028GPT-L2G
SICOM3424P → SICOM3028GPT-L2F

Особенности:

  • Формфактор 1U модульный с высокой плотностью портов
  • Имеет до 28 Гб портов (SICOM3028GPT-L2G) или 4 Гб порта и 24 порта 100М (SICOM3028GPT-L2F)
  • Поддержка IEC62439-6, DT-Ring и MSTP
  • Консольный порт Mini USB упрощает процедуру настройки backup и restore
  • Поддержка VCT (Virtual Cable Test)
  • Соответствует IEC61850-3 and IEEE1613
  • Рабочая температура: от -40 до 85°C
  • Сертифицирован KEMA, CE, FCC

Возможности устройства:

  • Технологии резервирования: поддержка IEC62439-6 (время востановления <20ms), DT-Ring  (время востановления <50ms) и MSTP
  • Multicast Protocol: поддерживает IGMP Snooping, GMRP and static multicast
  • Network Partition: supports VLAN, GVRP, PVLAN
  • Поддержка QoS
  • Bandwidth Management: supports port trunking, port speed limit, broadcast storm control
  • Управление устройством: CLI, Telnet, WEB management methods, Kyvision centralized management, SNMPv1/v2/v3, RMON, LLDP, SNTP, DHCP
  • Безопасность сети: supports MAC address binding with port, IEEE802.1X, SSH, SSL, TACACS+, RADIUS, ACL
  • Обновление прошивки: по FTP/TFTP , поддерживаются запись статистики и загрузка
  • Поддержка VCT (Virtual Cable Test)
  • Сигнальный контакт: обнаружение конфликта IP/MAC, питании, температуре, ошибки на портах и в кольце
  • Special Function: supports Link Check and Loop Status Check

Интерфейсные модули к SICOM3028GPT >>

Стандарты

IEEE802.3i - Ethernet
IEEE802.3u - Fast Ethernet
IEEE802.3ab - 1000Base-T
IEEE802.3ac - VLAN Tagging
IEEE802.3ad - Объединение каналов
IEEE802.3z - Gigabit Ethernet
IEEE802.3x - Контроль потока данных
IEEE802.1p - CoS
IEEE802.1Q - сети VLAN
IEEE802.1s - MSTP
IEEE802.1X - Безопасность
IEC62439-6
Протоколы

DT-Ring, DT-Ring+, DT-VLAN, MSTP, DRP;
IGMP Snooping, GMRP;
VLAN, GVRP, PVLAN;
Telnet, HTTP, HTTPS, SNMPv1/v2/v3, RMON, LLDP, Bootp, DHCP server/relay/client, DHCP Option 82;
SNTP, RTC;
SSH, SSL, TACACS+, RADIUS, ACL;
FTP, TFTP, Syslog;
ARP, Modbus TCP, QoS, LACP
Производительность

Очередей приоритета: 4
Количество VLAN: 256
VLAN ID: 1-4094
Мультикаст групп: 256
Таблица MAC: 16K
Буфер пакетов: 12Mbit
Пропускная способность:  41.7Mpps (SICOM3028GP), 9.5Mpps (SICOM3424P)
Задержки: <5μs
Интерфейсы

1 x 1U слот для гигабитного аплинк интерфейсного модуля
6 x 0.5U слота для интерфейсный модулей
• Gigabit Ethernet:
Максимум 28 Gigabit SFP порта для SFP модулей, либо 28 x 10/100/1000Base-T(X) порта (RJ45)
• Fast Ethernet:
Максимум 24 x 100M оптический порта (одномод / многомод) с разъемами SC/ST/FC, либо 24 x 10/100Base-T(X) RJ45
Консольный порт: Mini USB
Configuration port: USB2.0
Контакт: 3-pin 5.08mm-spacing plug-in terminal block, 250VAC/220VDC Max, 2A Max 60W, Max
Световая индикация

на передней панели:
- Работы устройства: Run
- Оповещение: Alarm
- Питание: PWR1, PWR2
- Интерфейсы: Link/ACT, Speed
- Синхронизация: Lock
на задней панели:
- Интерфейсы: Link/ACT
- Скорость: Speed
Дистанция передачи

• Витая пара: 0~100м (CAT5, CAT5e)
• Оптика многомод: 1310nm, 5km (100M);850nm, 550m (1000M)
• Оптика одномод: 1310nm, 40км/60км (100M); 1550нм, 60км/80км (100M);1310нм,10км/40км(1000M); 1550нм,60км/80км(1000M)
Требования по питанию

• Входное напряжение: 24VDC (18-36VDC), 48VDC (36-72VDC), 220VAC/DC (85-264VAC/77-370VDC), резервирование по питанию.
• Контакт питания: 5-pin 5.08mm-spacing plug-in terminal block.
• Энергопотребление:
< 26Вт (все порты RJ45)
< 40Вт (все порты оптические)



Защита от перегрузки: Поддерживается
Автоматическое определение полярности: Поддерживается
Резервирование: Поддерживается
Физические характеристики

Корпус: Металл, без вентиляторов
Класс защиты: IP40
Габариты (ШxВxГ): 482,6x44x360мм
Вес: 10 кг
Монтаж: 19" стойка
Требования к окружающей среде

Рабочая температура: от -40 до 85°C
Температура для хранения: от -40 до 85°C
Относительная влажность: от 5 до 95% (без конденсации)

Наработка на отказ

359,000 ч.
Гарантия

5 лет
Сертификация

KEMA (pending), CE, FCC, ГОСТ-Р
Промышленные стандарты

EMI:
FCC CFR47 Part 15, EN55022/CISPR22, Class A

EMS:
IEC61000-4-2 (ESD): ±8kV (contact), ±15kV (air)
IEC61000-4-3 (RS): 10V/m (80MHz-2GHz)
IEC61000-4-4 (EFT): Power Port: ±4kV; Data Port: ±2kV
IEC61000-4-5 (Surge): Power Port: ±2kV/DM, ±4kV/CM; Data Port: ±2kV
IEC61000-4-6 (CS): 3V (10kHz-150kHz); 10V (150kHz-80MHz)
IEC61000-4-8 (Power frequency magnetic field): 100A/m (cont.), 1000A/m (1s-3s)
IEC61000-4-9 (Pulsed magnetic field): 1000A/m
IEC61000-4-10 (Damped oscillation): 100A/m
IEC61000-4-12 (Oscillatory wave): 2.5kV/CM, 1kV/DM
IEC61000-4-16 (Common mode conduction): 30V (cont.), 300V (1s)

Machinery:
IEC60068-2-6 (Vibration)
IEC60068-2-27 (Shock)
IEC60068-2-32 (Free Fall)

Industry: IEC61000-6-2
Power: IEC61850-3, IEEE1613
Railway: EN50155, EN50121-4
Traffic Control: NEMA TS-2

Модели

Артикул Описание
SICOM3028GPT-L2G-MB-HV (SICOM3028GP-MB-HV) Шасси коммутатора модульного управляемого L2 SICOM3028GPT-L2G: 7 слотов для интерфейсных модулей, до 28Гб портов c поддержкой IEC61850, 220VAC/DC (85-264VAC/77-370VDC) один блок питания, рабочая температура от -40 до 85°C
SICOM3028GPT-L2G-MB-HV-HV (SICOM3028GP-MB-HV-HV) Шасси коммутатора модульного управляемого L2 SICOM3028GPT-L2G: 7 слотов для интерфейсных модулей, до 28Гб портов c поддержкой IEC61850, 220VAC/DC (85-264VAC/77-370VDC) с резервированием, рабочая температура от -40 до 85°C
SICOM3028GPT-L2G-MB-L1 (SICOM3028GP-MB-L1) Шасси коммутатора модульного управляемого L2 SICOM3028GPT-L2G : 7 слотов для интерфейсных модулей, до 28Гб портов c поддержкой IEC61850, 48DC(36-72VDC) один блок питания, рабочая температура от -40 до 85°C
SICOM3028GPT-L2G-MB-L1-L1 (SICOM3028GP-MB-L1-L1) Шасси коммутатора модульного управляемого L2 SICOM3028GPT-L2G : 7 слотов для интерфейсных модулей, до 28Гб портов c поддержкой IEC61850, 48DC(36-72VDC) c резервированием, рабочая температура от -40 до 85°C
SICOM3028GPT-L2G-MB-L3 (SICOM3028GP-MB-L3) Шасси коммутатора модульного управляемого L2 SICOM3028GPT-L2G : 7 слотов для интерфейсных модулей, до 28Гб портов c поддержкой IEC61850, 24DC(18-36VDC) один блок питания, рабочая температура от -40 до 85°C
SICOM3028GPT-L2G-MB-L3-L3 (SICOM3028GP-MB-L3-L3) Шасси коммутатора модульного управляемого L2 SICOM3028GPT-L2G: 7 слотов для интерфейсных модулей, до 28Гб портов c поддержкой IEC61850, 24DC(18-36VDC) c резервированием, рабочая температура от -40 до 85°C
SICOM3028GPT-L2F-MB-HV (SICOM3424P-MB-HV) Шасси коммутатора модульного управляемого L2 SICOM3028GPT-L2F: 7 слотов для интерфейсных модулей, до 4Гб + 24х100М портов c поддержкой IEC61850, 220VAC/DC (85-264VAC/77-370VDC) один блок питания, рабочая температура от -40 до 85°C3
SICOM3028GPT-L2F-MB-HV-HV (SICOM3424P-MB-HV-HV) Шасси коммутатора модульного управляемого L2 SICOM3028GPT-L2F: 7 слотов для интерфейсных модулей, до 4Гб + 24х100М портов c поддержкой IEC61850, 220VAC/DC (85-264VAC/77-370VDC) с резервированием, рабочая температура от -40 до 85°C
SICOM3028GPT-L2F-MB-L1 (SICOM3424P-MB-L1) Шасси коммутатора модульного управляемого L2 SICOM3028GPT-L2F: 7 слотов для интерфейсных модулей, до 4Гб + 24х100М портов c поддержкой IEC61850, 48DC(36-72VDC) один блок питания, рабочая температура от -40 до 85°C
SICOM3028GPT-L2F-MB-L1-L1 (SICOM3424P-MB-L1-L1) Шасси коммутатора модульного управляемого L2 SICOM3028GPT-L2F: 7 слотов для интерфейсных модулей, до 4Гб + 24х100М портов c поддержкой IEC61850, 48DC(36-72VDC) c резервированием, рабочая температура от -40 до 85°C
SICOM3028GPT-L2F-MB-L3 (SICOM3424P-MB-L3) Шасси коммутатора модульного управляемого L2 SICOM3028GPT-L2F: 7 слотов для интерфейсных модулей, до 4Гб + 24х100М портов c поддержкой IEC61850, 24DC(18-36VDC) один блок питания, рабочая температура от -40 до 85°C
SICOM3028GPT-L2F-MB-L3-L3 (SICOM3424P-MB-L3-L3) Шасси коммутатора модульного управляемого L2 SICOM3028GPT-L2F: 7 слотов для интерфейсных модулей, до 4Гб + 24х100М портов c поддержкой IEC61850, 24DC(18-36VDC) с резервированием, рабочая температура от -40 до 85°C
SM6.6-2GX2GE-0.5U Интерфейсный модуль 0.5U: 2 x 10/100/1000Base-X порта (SFP) и 2 x 10/100/1000Base-TX (RJ45)
SM6.6-2GX2GE-1U Интерфейсный модуль 1U: 2 x 10/100/1000Base-X порта (SFP) и 2 x 10/100/1000Base-TX (RJ45)
SM6.6-2GX2M-FC05-0.5U Интерфейсный модуль 0,5U: 2 х 1Гб слота SFP, 2 х 100Base-FX (многомод), 1310nm, 5km , FC разъем
SM6.6-2GX2M-SC05-0.5U Интерфейсный модуль 0,5U: 2 х 1Гб слота SFP, 2 х 100Base-FX (многомод), 1310nm, 5km , SC разъем
SM6.6-2GX2M-ST05-0.5U Интерфейсный модуль 0,5U: 2 х 1Гб слота SFP, 2 х 100Base-FX (многомод), 1310nm, 5km , ST разъем
SM6.6-2GX2S-FC40-0.5U Интерфейсный модуль 0,5U: 2 х 1Гб слота SFP, 2 х 100Base-FX (одномод), 1310nm, 40km , FC разъем
SM6.6-2GX2S-SC40-0.5U Интерфейсный модуль 0,5U: 2 х 1Гб слота SFP, 2 х 100Base-FX (одномод), 1310nm, 40km , SC разъем
SM6.6-2GX2S-SC60-0.5U Интерфейсный модуль 0,5U: 2 х 1Гб слота SFP, 2 х 100Base-FX (одномод), 1310nm, 60km , SC разъем
SM6.6-2GX2S-SC80-0.5U Интерфейсный модуль 0,5U: 2 х 1Гб слота SFP, 2 х 100Base-FX (одномод), 1550nm, 80km , SC разъем
SM6.6-2GX2S-ST40-0.5U Интерфейсный модуль 0,5U: 2 х 1Гб слота SFP, 2 х 100Base-FX (одномод), 1310nm, 40km , ST разъем
SM6.6-2M2T-FC05-0.5U Интерфейсный модуль 0,5U: 2 х 100Base-FX (многомод), 1310nm, 5km ,FC разъем и 2 х 10/100Base-TX с RJ45
SM6.6-2M2T-SC05-0.5U Интерфейсный модуль 0,5U: 2 х 100Base-FX (многомод), 1310nm, 5km ,SC разъем и 2 х 10/100Base-TX с RJ45
SM6.6-2M2T-ST05-0.5U Интерфейсный модуль 0,5U: 2 х 100Base-FX (многомод), 1310nm, 5km ,ST разъем и 2 х 10/100Base-TX с RJ45
SM6.6-2S2T-FC40-0.5U Интерфейсный модуль 0,5U: 2 х 100Base-FX (одномод), 1310nm, 40km , FC разъем и 2 х 10/100Base-TX с RJ45
SM6.6-2S2T-SC40-0.5U Интерфейсный модуль 0,5U: 2 х 100Base-FX (одномод), 1310nm, 40km , SC разъем и 2 х 10/100Base-TX с RJ45
SM6.6-2S2T-SC60-0.5U Интерфейсный модуль 0,5U: 2 х 100Base-FX (одномод), 1310nm, 60km , SC разъем и 2 х 10/100Base-TX с RJ45
SM6.6-2S2T-SC80-0.5U Интерфейсный модуль 0,5U: 2 х 100Base-FX (одномод), 1550nm, 80km , SC разъем и 2 х 10/100Base-TX с RJ45
SM6.6-2S2T-ST40-0.5U Интерфейсный модуль 0,5U: 2 х 100Base-FX (одномод), 1310nm, 40km , ST разъем и 2 х 10/100Base-TX с RJ45
SM6.6-4D-232/422/485-0.5U Интерфейсный модуль 0,5U: 4 х RS232/422/485 порта с RJ50
SM6.6-4D-A-4RS232/422/485-0.5U Интерфейсный модуль 0,5U: 4 х RS232/422/485 с улучшенной новой прошивкой (RJ50)
SM6.6-4GE-0.5U Интерфейсный модуль 0,5U: 4 x 10/100/1000Base-TX порта (RJ45)
SM6.6-4GE-1U Интерфейсный модуль 1U: 4 x 10/100/1000Base-TX порта (RJ45)
SM6.6-4GX-0.5U Интерфейсный модуль 0,5U: 4 x 10/100/1000Base-T(X) порта (SFP)
SM6.6-4GX-1U Интерфейсный модуль 1U: 4 x 10/100/1000Base-X порта (SFP)
SM6.6-4M-FC05-0.5U Интерфейсный модуль 0,5U: 4 х 100Base-FX (многомод), 1310nm, 5km , FC коннектор
SM6.6-4M-SC05-0.5U Интерфейсный модуль 0,5U: 4 х 100Base-FX (многомод), 1310nm, 5km , SC коннектор
SM6.6-4M-ST05-0.5U Интерфейсный модуль 0,5U: 4 х 100Base-FX (многомод), 1310nm, 5km , STконнектор
SM6.6-4S-FC40-0.5U Интерфейсный модуль 0,5U: 4 x 100Base-FX (одномод), 1310nm, 40km, FC разъем
SM6.6-4S-SC40-0.5U Интерфейсный модуль 0,5U: 4 x 100Base-FX (одномод), 1310nm, 40km, SC разъем
SM6.6-4S-SC60-0.5U Интерфейсный модуль 0,5U: 4 x 100Base-FX (одномод), 1310nm, 60km, SC разъем
SM6.6-4S-SC80-0.5U Интерфейсный модуль 0,5U: 4 x 100Base-FX (одномод), 1550nm, 80km, SC разъем
SM6.6-4S-ST40-0.5U Интерфейсный модуль 0,5U: 4 x 100Base-FX (одномод), 1310nm, 40km, ST разъем
SM6.6-4T-0.5U Интерфейсный модуль 0,5U: 4 x 10/100Base-TX (RJ45)
SM6.6-HSR/PRP-GE-0.5U Интерфейсный модуль 0,5U: 2 х 10/100/1000Base-TX с RJ45, поддержка HSR и PRP, стандартная версия
SM6.6-TMS-Trigger-1U Интерфейсный модуль 1U: TMS trigger
