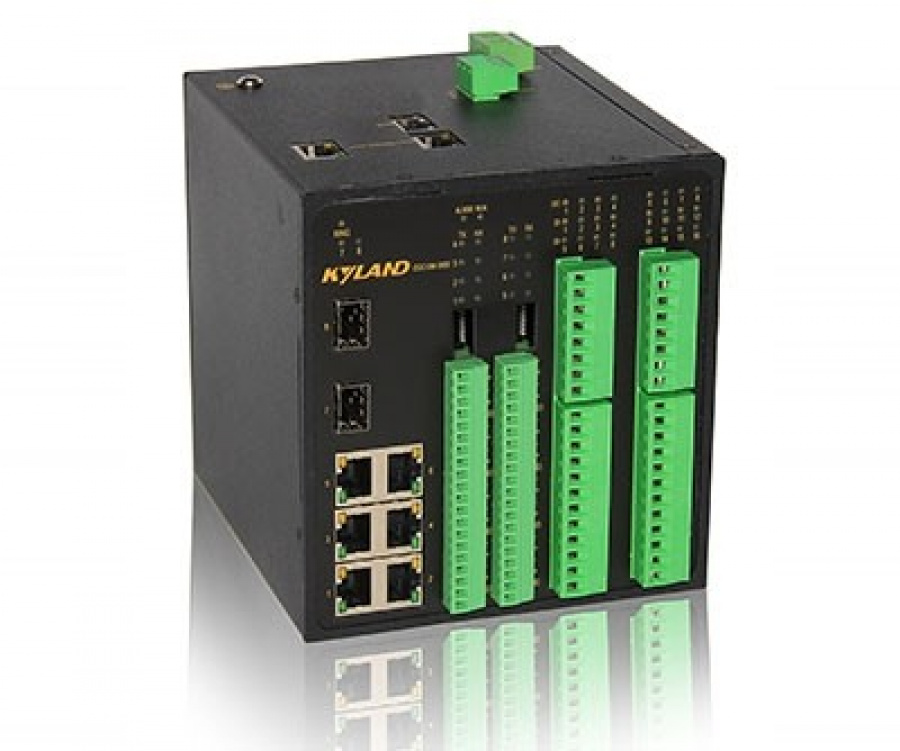

DGCOM3000

Производитель: Kyland

Описание:

Преобразователь протоколов (Protocol Gateway) с коммутатором (All-in-one)

DGCOM-3000 - является последним поколением промышленного коммуникационного оборудования для преобразования протоколов и коммутации.  Специальная компоновка все-в-одном (all-in-one) предназначена для удовлетворения спроса на универсальные устройства, которые сочетают в себе одновременно и сбор данных и коммутацию и при этом работают при тяжелых условиях эксплуатации. DGCOM-3000 поддерживает технологию кольцевого резервирования и имеет до 2 Gigabit SFP слота, 6 портов 100Base-TX с RJ-45 и  до 8 портов RS232 /422/485, 16 DI и 8 DO портов.

DGCOM-3000 поддерживает множество функции коммутации, включая технологии резервирования сети, групповой маршрутизации, безопасность сети, управление QoS, удаленный контроль состояния устройства и мониторинг, работу в синхронизированных сетях, а также несколько протоколов сбора данных / обработки / пересылки, цифрового расчета и сервисы согласно IEC61850 такие как MMS/ GOOSE. Устройство имеет независимое интегрированное средство управления, которое может реализовать конфигурацию в режиме реального времени, мониторинг и онлайн-диагностику системы.

Идеальное решение для автоматизированных систем на электроподстанциях, систем энергосбережения и ЖКХ, систем управления дорожным движением и транспорте, а также других систем промышленной автоматизации.

Возможности:

  • Интерфейсы Ethernet Gigabit SFP (2x1000Base-X или 2x100Base-FX), 100M медные порты (6x10/100Base-T(X) c RJ45);
  • Последовательные интерфейсы 8xRS232/422/485 и  3.81mm space plug-in terminal;
  • DI порты: Max 16 idle контактов, 5.08mm space plug-in terminal, supports 24V/48VDC or 110/220VDC contact power inputs;
  • DO порты: Max 8 idle контактов, 5.08mm space plug-in terminal, supports max 250VAC, max 3A ;
  • Консольный порт: RS232, RJ45;
  • Коммутация Layer 2, протоколы резервирования (DRP, STP/RSTP, DT-Ring), multicast, QoS service;
  • Поддержка broadcast storm control;
  • DI/DO ввод/ выводt, SOE достигает 1ms
  • Поддержка multiple electric & automation data communication protocol libraries;
  • Поддеживает конфигурированные приложения IEC61850 MMS сервер/ клиент; сообщения GOOSE герерация/ получение;
  • Передовые функции онлайн-вычисления;
  • Поддержка в режиме реального времени онлайн диагностики связи, обслуживание;
  • Синхронизация NTP/SNTP;
  • Конфигурируемое аппаратное СУ;
  • Удобный инструмент обслуживания и конфигурация;
  • Поддержка IEC61850 ICD/CID моделирование и проверка;
  • Компактный корпус IP40, низкое энергопотребление Max 25Вт, высокая надежность;
  • Рабочая температура от -40 дo 85°C;
  • Питание 220AC/DCW (85-264VAC/85-300VDC) или 24DCW(18-72VDC)



Software  Functions
Gateway Functions Supports >100 electrical and industrial automation standards and protocol libraries
IEC 61850 MMS Server/Client
IEC 61850 GOOSE Subscriber/Publisher
DNP 3.0/DNP 3.0 Over TCP/IP Level2 Master/Slave
Modbus(RTU/ASCII)/Modbus over TCP/IP Master/Slave
IEC 60870-5-101 Master/Slave
IEC 60870-5-104 Master/Slave
Advanced online calculation of digital logic
NTP/SNTP network time synchronization
Customization design
Switching   Functions Supports VLAN, PVLAN, GVRP
Supports port trunking
Supports port flow control
Supports port speed limit and broadcast storm control
Redundancy Supports DRP, recovery time<20ms
Supports STP/RSTP
DT-Ring/DT-VLAN/DT-Ring+
Multicast Supports IGMP-snooping
Supports static multicast
Security Supports user rating
QoS Management Supports ACL
Supports SP, WRR queueing
Management & Maintenance Supports Console, Telnet, WEB management
Supports SNMP v1/v2/v3, centralized management through Kyvision
Supports HTTP file transmission and firmware upgrading
Supports IP/MAC conflict alarm, power alarm, port alarm and ring alarm
Supports port mirroring
Supports Syslog
Supports LLDP
Supports Link-check
Technical Specifications
Standards IEEE 802.3i (10Base-T)
IEEE 802.3u (100Base-T)
IEEE 802.3ab (1000Base-T)
IEEE 802.3ad (Port Trunking)
IEEE 802.3z (1000Base-SX/LX)
IEEE 802.3x (Flow control)
IEEE 802.1p(Proiority)
IEEE 802.1Q (VLAN)
IEEE 802.1w (RSTP)
IEEE 802.1s (MSTP)
Switching Priority Queue: 8
VLAN: 4K
VLAN ID: 1-4093
Multicast: 256
MAC Table: 8K
Packet buffers: 4Mbit
Packet forwarding rate: 23.8Mpps
Switching capacity: 16Gbps
Switching latency:<5us
Interface Gigabit ports: 2x1000Base-X, SFP ports
100M ports: 6x10/100Base-TX RJ45 ports

Serial ports: Max 8xRS232/422/485 serial ports, 3.81mm space plug-in   terminal
DI ports: Max 16 idle contacts, 5.08mm space plug-in terminal, supports 24V or 110/220VDC contact power inputs

DO ports: Max 8 idle contacts, 5.08mm space plug-in terminal, supports   250VAC Max, 3A MAX
Console port: RS232, RJ45
LED Front panel
Run LED: Run
Alarm LED: ALARM
Interface LED: Link
Serial LED: Tx/Rx
DI status LED: On/Off
DO status LED: Open/Close
Power Supply Power input: 220AC/DCW   (85-264VAC/85-300VDC), 24DCW(18-72VDC)
Power terminal: 3 wire 7.62mm space plug-in terminal
Power Consumption: Max 25W
Overload Protection: Support
Reverse Connection Protection: Support
Physical Characteristics Housing: Metal
Cooling: no fan design
Protection Class: IP40
Dimension: 130mm x 139mm x 140mm (WxHxD)
Weight: 3.5Kg max
Installation: Din Rail
Environment Limits Operating temperature: -40 to   85C
Storage temperature: -40 to 85C
Ambient Relative Humidity: 5% to 95% (non-condensing)
Quality Assurance MTBF >= 80000hrs
Warranty: 5 years
Industry Standards EMI
FCC CFR47 Part 15, EN55022/CISPR22, Class A

EMS
IEC61000-4-2 (ESD) ±8kV(contact),±15kV(air)
IEC61000-4-3 (RS) 30V/m(80MHz-2GHz)
IEC61000-4-4 (EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5 (Surge) Power Port:±2kV/DM,±4kV/CM; Data Port:±2kV
IEC61000-4-6 (CS) 10V (150kHz-80MHz)
IEC61000-4-8 (power frequency magnetic field) 100A/m(cont.),1000A/m(1s-3s)
IEC61000-4-9 (pulsed magnetic field) 1000A/m
IEC61000-4-10 (damped oscillation) 100A/m
IEC61000-4-12 (oscillatory wave) 2.5kV/CM,1kV/DM
IEC61000-4-16 (common mode conduction) 30V(cont.), 300V(1s)

Machinery
IEC60068-2-6 (vibration)
IEC60068-2-27 (shock)
IEC60068-2-32 (free fall)
DGCOM-Ports-WS- ES - SW - PS
Ports  Порты
2GX6T4D 2*1000Base-X,SFP;6*10/100Base-T(X);4*RS232/RS422/RS485
2GX6T8D 2*1000Base-X,SFP;6*10/100Base-T(X);8*RS232/RS422/RS485
2GX6T4D8DI4DO 2*1000Base-X,SFP;6*10/100Base-T(X);4*RS232/RS422/RS485;  8*DI/4*DO
2GX6T8D8DI4DO 2*1000Base-X,SFP;6*10/100Base-T(X);8*RS232/RS422/RS485;  8*DI/4*DO
2GX6T4D16DI8DO 2*1000Base-X,SFP;6*10/100Base-T(X);4*RS232/RS422/RS485;  16*DI/8*DO
2GX6T8D16DI8DO 2*1000Base-X,SFP;6*10/100Base-T(X);8*RS232/RS422/RS485;  16*DI/8*DO
2SFP6T4D  2*100Base-FX,SFP;6*10/100Base-T(X);4*RS232/RS422/RS485
2SFP6T8D 2*100Base-FX,SFP;6*10/100Base-T(X);8*RS232/RS422/RS485
2SFP6T4D8DI4DO 2*100Base-FX,SFP;6*10/100Base-T(X);4*RS232/RS422/RS485;8*DI;4*DO
2SFP6T8D8DI4DO 2*100Base-FX,SFP;6*10/100Base-T(X);8*RS232/RS422/RS485;8*DI;4*DO
2SFP6T4D16DI8DO 2*100Base-FX,SFP;6*10/100Base-T(X);4*RS232/RS422/RS485;16*DI;8*DO
2SFP6T8D16DI8DO 2*100Base-FX,SFP;6*10/100Base-T(X);8*RS232/RS422/RS485;16*DI;8*DO
WS DI Contact Voltage
W1 24VDC
W2 48VDC
W3 110VDC
W4 220VDC
NA: No DI interface
ES Extended Storage
E1 2G extended storage
NA: No extended storage
SW Firmware
A1 Serial server
A3 IEC 101, IEC 104, DNP 3.0, Modbus Master/Slave
A4 Default firmware +MMS Server
A5 Default firmware +MMS Client
A6 Default firmware +MMS Client/Server
NA Default firmware (IEC 101/104/DNP 3.0/Modbus Master/Slave)
PS  Питание
HV 220AC/DCW(85-264VAC/85-300VDC)
L2 24DCW(18-72VDC)

Акссесуары
Gigabit SFP module See the selection table of industrial gigabit SFP module
CONSOLE cable Standard accessory
