Name: DG-A8/A16
Brand: Kyland

Продукция

По Типу

По Производителю

Производитель: Kyland

Описание:

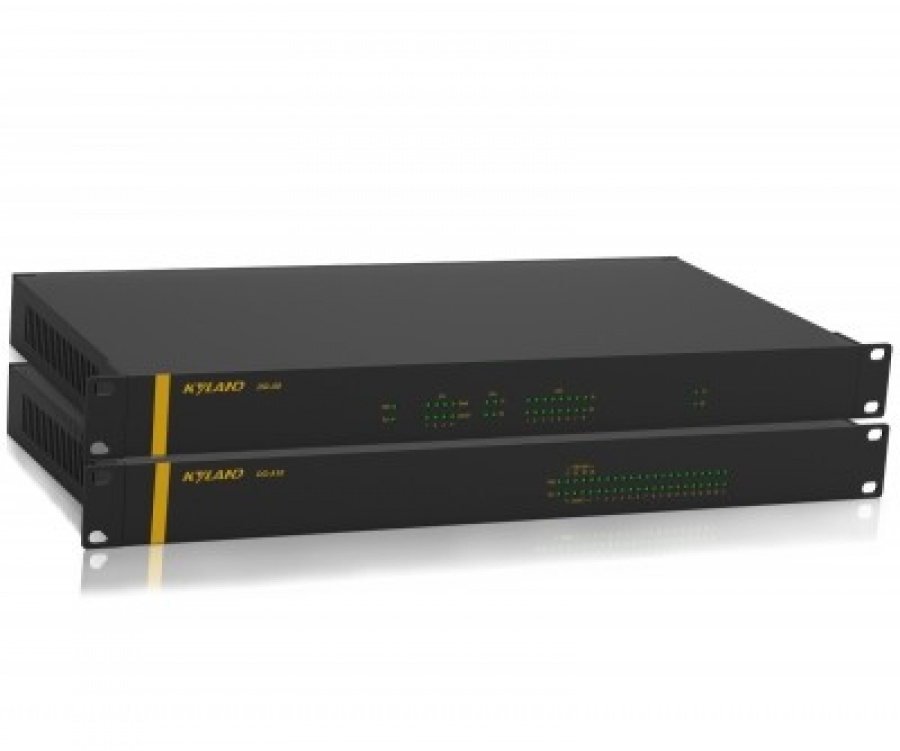

Преобразователь протоколов: 8/16xRS422/RS485 и 2x10/100/1000M с RJ45

Общая информация
Характеристики

Преобразователь или конвертер протоколов DG-A8/A16 позволяет организовать обмен данными между участками сети, использующими различные протоколы обмена. Для передачи данных в промышленных приложениях и при управлении процессами традиционно используются промышленные сети и протоколы многочисленных типов и стандартов. DG-A8/A16 предназначен для интеграции различных устройств согласно IEC61850(МЭК61850). Импорт данных может быть осуществлен по последовательным интерфейсам RS485/RS422 и по Ethernet. На основе шаблонных файлов IEC61850 SCL (.icd/.cid) преобразователь компилирует VMD модель в среде EDPS ICE и тем самым предоставляет возможность быстрой и прозрачной работы с данными.

DG-P8/16 обладает целым рядом достоинств – высокая производительность обработки информации, надёжность, низкое энергопотребление, гибкость, простота установки и настройки, что делает его идеальным решением для интеграции различных устройств единой среды передачи данных.

Возможности:

Процессор на базе архитектуры Power QUICC II;
Удобство обработки и передачи данных в формате IEC61850 SCL (CID/ICD);
Низкое энергопотребление;
Конфигурируемые MMS (IEC61850-8-1) приложения сервер - клиент;
Поддерживает протокол GOOSE;
Расчет данных в реальном времени;
Настраиваемый контрольный таймер устройств;
Поддерживает протоколы временной синхронизации NTP, IEEE158 (опционально);
Последовательные интерфейсы: 8/16xRS422/RS485;
Ethernet-порты: 2x10/100M c RJ45;
Оптические порты 1x100M ST (опционально):
Консольный порт RS232;
Удалённая диагностика сети;
Высокая помехоустойчивость (4 уровнь);
Соответствует IEC61850-3 и IEEE1613;
Рабочая температура: от -20 до 75 ° C или - от 40 до 85 ° С (опционально)

Hardware Parameter	Performance?PowerPCTM e300 core, up to 333MHz RAM: 128M DDR2-333 Build-in storage: 32M NOR Flash Extra storage: 2G Inter-USB board(Optional) Ethernet: 2 x 10/100Base-T Serial Ports: 8/16 × RS485 serial ports(Isolated)
Firmware	IEC61850 MMS/GOOSE DNP 3.0 Level2 slave/master over serial port and LAN Modbus(RTU/ASCII)/Modbus slave/master over serial port and LAN SEL®Fast-Meter master AREVA Courier master IEC60870-5-101/104 salve/master Advanced calculator Customization(optional)
Technical Benefits	Easy configurable by convenient all-in one integration tools Later data binding & mapping technology without needing change SCL modeling file Advanced data internal processing functionality
Electrical Parameter	Input: 85 ~ 264V AC/85 ~ 300V DC Average power consumption: 5W Relative humidity : 5%~ 95% (no condensation)
Industrial Standard	Electrostatic discharge immunity test: GB/T 17626.2-1998 IEC 61000-4-2-1995 class 4 Transient immunity: GB/T 17626.4-1998 IEC 61000-4-4-1995 class 4 Surge immunity: GB/T 17626.5-1998 IEC 61000-4-5-1995 class 4 Power frequency magnetic fields immunity: GB/T 17626.8-1998 IEC 61000-4-8-1995 class 5 Ring waves immunity: GB/T 17626.12-1998 IEC 61000-4-12-1995 class 4 Pulse magnetic field immunity: GB/T17626.9-1998 IEC 61000-4-9-1995 class 5 Damped oscillatory magnetic field immunity: GB/T17626.10-1998 IEC 61000-4-10-1995 class 4 Voltage dips and short interruptions and voltage variations immunity: GB/T 15153.1-1998 IEC 61000-4-11 2004 Δ U?100% ?Δ t = 0.5s Insulation resistance: >5MΩ Insulating strength: no breakdown when applying 500V and 1500V to the communication ports and power supply ports respectively Dry heat test: GB/T2423.2-2001 IEC 60068-2-2 75°C, 24 hours Cold test: GB/T2423.1-2001 IEC 60068-2-1 -25°C, 24 hours Damp heat: GB/T2423.3-1993 IEC 60068-2-3 +40°C ± 2°C, 93% ± 3%, insulation resistance: >1MΩ
