Производитель: Kyland

Описание:

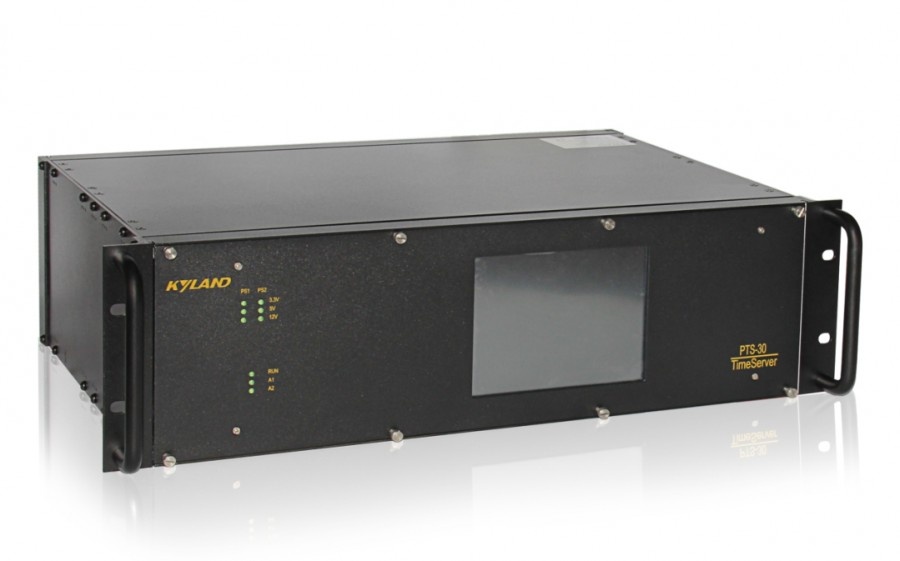

Сервер точного времени: источник ГЛОНАСС/ GPS/ BDS/ IRIG-B, на выходе NTP, PTP, IRIG, TOD, NMEA, два БП, 2/4 x 1000M (RJ45) или 2 x 1000M (SFP) + 2 x 100M (RJ45), 8 слотов для модулей синхронизации

Прием сигналов точного времени ГЛОНАСС/ GPS/ BDS/ IRIG-B, один источник питания, 2/4 × медных порта 1000M (RJ45) или 2 × слота 1000M (SFP) + 2 x 100M (RJ45) , 8 слотов для модулей синхронизации, высота конструктива 3U. Внутренний генератор OCXO или Rubidium. Синхронизация осуществляется по сетевым протоколам NTP, PTP или с помощью сигналов IRIG, TOD, NMEA. В то же время, сервер времени поддерживает мониторинг состояния времени и тайм-менеджмент по МЭК 61850, IEC60870, DNP и SNMP и т.д.

Особенности:

  • Синхронизация высокой точности;
  • Приём сигналов GPS/ ГЛОНАСС c автоматическим выбором;
  • Внутренний генератор OCXO-LQ или Rubidium;
  • 2/4 × медных порта 1000M (RJ45) или 2 × слота 1000M (SFP) + 2 x 100M (RJ45) , 8 слотов для модулей синхронизации, высота конструктива 3U;
  • Генерация временных кодов в последовательном формате;
  • Отсутствие выходных сигналов при начальном состоянии;
  • Регулировка точности  c шагом до 200 нс / с;
  • Индикация и регулировка  генерации временных сигналов с учетом системы мирового точного времени;
  • Сигнализация пропадания сигнала с источника точного времени;
  • Мониторинг по IEC61850,104, SNMP (опционально)
  • Функция изоляции Ethernet портов;
  • Автопереключение скорости Ethernet портов, контроль широковещательных штормов;
  • Поддержка всех основных протоколов синхронизации на выходе NTP, PTP или с помощью сигналов IRIG, TOD, NMEA;
  • Стабильная работа в течении всего времени эксплуатации;
  • Высокая производительность;
  • Функция компенсации задержки канала;
  • Промышленное исполнение для тяжелых условий эксплуатации;
  • Один источник питания 48V DC или 85~264V AC/DC;
  • Рабочая температура от-20 до 75°



Характеристики Автоматический выбор нескольких источников времени
Консистенция формата кодирования времени
Отсутствие выходных сигналов при начальном состоянии
Шаг настройки времени до 200 нс / с
Leap second indicator and adjustment Второй индикатор второго уровня и регулировк
Обнаружение источника времени
Мониторинг по IEC 61850,104, SNMP
Функция изоляции порта Ethernet
Защита от широковещательного шторма
Все виды выходных сигналов синхронизации
Долгосрочная стабильная работа
Высокая производительность
Компенсации задержки канала
Защищенный корпус для стабильной работы в тяжелых промышленных условиях
Источник сигнала точного времени GPS, BDS, GLONASS, IRIG-B, PTP и др.
Кол-во слотов для модулей синхронизации 8 слотов
Выходы 1PPS/1PPM/1PPH
IRIG-B-DC/AC
Сухой контакт
1PPS+TOD
RS-232/485
NTP/SNTP
PTP V2
Синхронизация высокой точности Сигнал, интерфейс и точность
1PPS: Fiber <=60ns, TTL <=60ns, Differential <=0.5us, Contact <=3us
IRIG-B: Fiber <=60ns, TTL <=60ns, AC(3-12V,3:1-6:1) <=3us, Differential<=0.5us
Serial Signal: RS 232 <=10us, RS 485 <=10us
NTP: Ethernet <=50us
PTP: Ethernet <=50ns
Физические характеристики Элекромагнитная защищенность (EMC) 4-го уровня
Рабочая температура: -20 до 75°C
Температура хранения: - 40 дo 85°C
Влажность: 5%-95%, без конденсации
Средняя наработка на отказ: 50000 ч.
Питание:
1. 85-264V AC/DC, 50/60Hz?<35 Вт
2. 48VDC
Габариты, вес, установка ШхВхГ: 483 x 135 x 280 мм. (19 x 5.31 x 11.02)
Вес: 8 кг
Монтаж: 3U 19’’

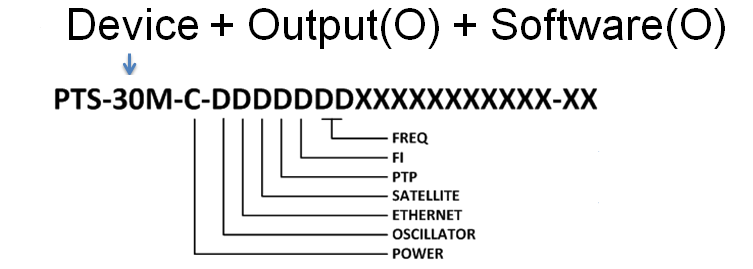

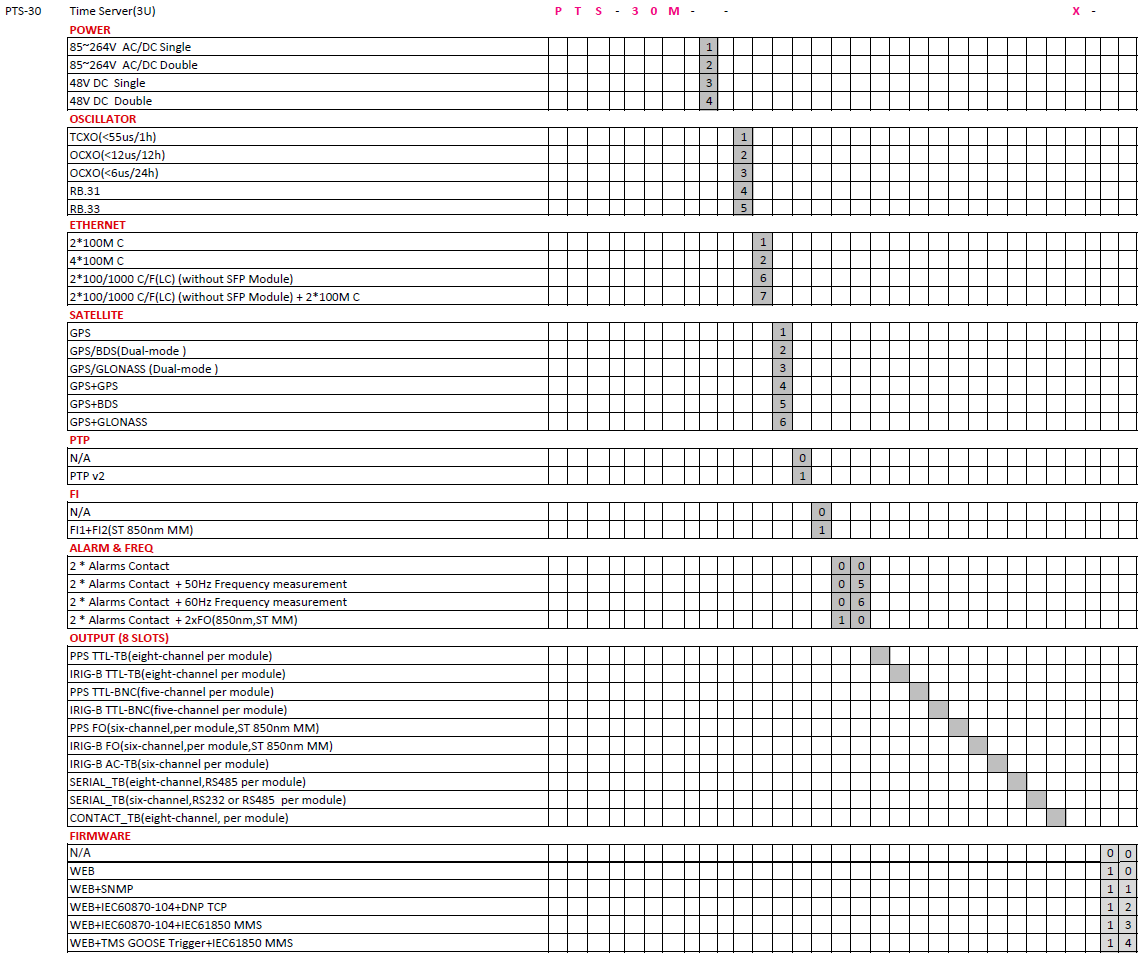

Конфигуратор PTS-30:
