PTS-DR200
Производитель: Kyland
Описание:
Сервер точного времени (Time Server) на DIN Rail: источник GPS/BDS/GLONASS синхронизация PTP, IRIG-B, NTP / SNTP
PTS-DR200 - многофункциональный сервер точного времени для монтажа на DIN-рейку. Представляет собой компактное устройство, обеспечивает синхронизацию удаленных устройств по сети Ethernet 10/100Base-T по протоколам IEEE 1588-2008 (PTP ver. 2, Precision Time Protocol) и NTP (Network Time Protocol) и др.. Для синхронизации сервера используется встроенный приемник ГЛОНАСС/GPS или внешние входные сигналы PTP, IRIG-B, NTP / SNTP. Имеет многорежимный выбор источника логической и резервной внутренней функции времени Sky-Grounding. Для синхронизации внешних устройств могут быть использованы следующие протоколы и выходные сигналы PTP, NTP, IRIG-B, 1PPS, 1PPM, 1PPH и TOD, а также TMS (Time Management System), для работы согласно по IEC61850, IEC60870-5-104, SNMP, Modbus TCP, DNP через TCP и т. д. Устройство может генерировать точный сигнал GOOSE для запуска события для мониторинга IED в энергосистеме и позволяет абоненту GOOSE отправлять статус времени по IEC61850 MMS. Управление через WEB-сервер или SNMP.
Иеется встроенный управляемый коммутатор с 2-мя комбо-портами Gigabit Ethernet с независимыми IP-адресами (2 х 100/1000M Ethernet порта RJ45 или SFP).
Особенности:
- Компактный корпус на DIN-рейку;
- Высокоточная синхронизация через (GPS, BDS, GLONASS);
- Внешняя синхронизация (PTP, IRIG-B, NTP / SNTP);
- Высокоточный стабильный генератор OCXO с отличной производительностью;
- Поддержка протоколов PTP, NTP / SNTP, IRIG-B, PPS, TOD;
- Создание отчета SNMP, IEC61850 MMS, IEC60870-5-104 и DNP через TCP и т. Д.
- Управление через Web, SNMP и т. Д.
| Функции | |
| Источник сигнала | GPS, BDS, GLONASS PTP вход IRIG-B оптический вход и IRIG-B TTL вход NTP/SNTP вход |
| Временная синхронизация | PTPv2 PTP Grandmaster PTP Slave PTP BC Power profile(IEC 61850-9-3 2016) NTP/SNTP Сервер IRIG-B демодулированный выход (B000~B007 Format; TTL, RS485 and Optical output) IRIG-B модулированный выход (B120~B127 Format) TOD serial time coding (RS232 and RS485 Interface; TOD, NMEA-RMC, NMEA-ZDA and Customized Serial Message) |
| Конвертация | IRIG-B в PTP, NTP/SNTP и TOD PTP в NTP/SNTP, IRIG-B и TOD |
| Time Management | GOOSE publisher by PPS, PPM as time trigger GOOSE subscriber to do time measurement Report time status by IEC61850 MMS, IEC60870-5-104, DNP over TCP etc. |
| Управление устройством | SNMP v1/v2c/v3, (no trap) WEB настройка и управление |
| Технические характеристики | |
| Спутниковый приемник | Каналы: 72 канала слежения GPS L1 C/A, GLONASS L1, BeiDou(BDS) B1 Чувствительность слежения:-167dBm Чувствительность приема:-160dBm |
| Входные интерфейсы | Sat вход: 3.3V DC, BNC connector TTL: BNC разъем, IRIG-B, one port Оптический вход: Multi-mode, 850nm, ST connector, IRIG-B, one optional port |
| Сетевые интерфейсы | Ethernet: 2 х 100/1000M Ethernet порта RJ45 или 100M SFP или 1000M SFP PTP v2: Grandmaster, Slave and Boundary clock E2E, P2P 802.3, IPv4 NTP/SNTP: NTP/SNTP Server Mode |
| Выходные интерфейсы | TTL(BNC): BNC connector, IRIG-B or PPS software configurable, two ports TTL(Terminal): Terminal connector, IRIG-B or PPS software configurable, four ports Fiber: Multi-mode, 850nm, ST connector, IRIG-B or PPS software configurable, one optional port TOD: RS232/RS485, RJ45, 1PPS+TOD, one port IRIG-B Modulated: IRIG-B modulated signal, peak to peak 3~12V and modulated ratio 3:1~6:1 software configuration, two ports Contact: Maximum 300VDC, 10mA, PPS or PPM software configurable, two ports |
| Alarm Interface | Relay: NC and NO relay alarm contact, 3-pin 5.08mm-spacing plug-in terminal block, 250 VAC Max, 3 A Max |
| Консольный порт | RS232, RJ45, один порт |
| Дисплей | LED: System alarm: ALARM Antenna status: ANT Antenna fix: FIX Time lock status: LOCK LCD: Display Date and Time |
| Питание | Входное напряжение: 100-240VAC,50/60Hz;110-220VDC(85-264VAC/85-300VDC) 24VDC(21.6-26.4VDC) 48VDC(43.2-52.8VDC) 12-36VDC(Опционально) Клемма питания: 3-pin 7.62 mm-spacing plug-in terminal block Энергопотребление: <20 Вт |
| Физические характеристики | Корпус: Металл Охлаждение: Естественное, без вентилятора Габариты (WxHxD): 102×140×149mm (4.02×5.51×5.87 in.) Вес: <2 кг (4.41pound) |
| Условия окружающей среды | Рабочая температура: -20 ~ +70? (-4°F to 158°F) Температура хранения: -30 ~ +80? (-22°F to 176°F) Относительная влажность: от 5% до 95% (без конденсации) |
| Гарантия | 5 лет |
| Точность синхронизации | |
| PPS | Fiber≤60ns TTL≤60ns RS485≤0.5µs Contact≤3µs |
| IRIG-B | Fiber≤60ns TTL≤60ns RS485≤0.5µs Modulated≤3µs |
| TOD | RS232≤5ms RS485≤5ms |
| 1PPS+TOD | ≤60ns |
| NTP | ≤50µs |
| PTP | ≤50ns |

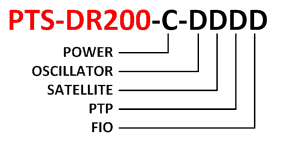

| Power | |
| 3 | 48VDC(43.2-52.8VDC) один блок питания |
| 5 | 24VDC(21.6-26.4VDC) один блок питания |
| 7 | 100-240VAC,50/60Hz;110-220VDC(85-264VAC/85-300VDC) один блок питания |
| A | 12-36VDC один блок питания |
| OSCILLATOR | |
| 1 | TCXO(<55µs/1h) |
| 2 | OCXO(<12µs/12h) |
| 3 | OCXO(<6µs/24h) |
| SATELLITE | |
| 1 | GPS/BDS/GLONASS конфигурированный вход |
| PTP | |
| 0 | N/A |
| 1 | PTPv2 |
| FIO | |
| 0 | N/A |
| 1 | FI (ST 850nm MM) + FO (ST 850nm MM) |
| SOFTWARE | Описание |
| N/A | WEB (Default) |
| PTS-DR200-S1 | WEB + SNMP |
| PTS-DR200-S2 | WEB + IEC60870-104 + DNP TCP |
| PTS-DR200-S3 | WEB + IEC60870-104 + IEC61850 MMS |
| PTS-DR200-S4 | WEB + TMS GOOSE Trigger + IEC61850 MMS |
| Артикул | Описание | |
| PO (Demo#1) | PTS-DR200-3-1111 | 48VDC,GPS/BDS/GLONASS,TCXO,PTPv2, FIO, WEB |
| PO (Demo#2) | PTS-DR200-5-1110 | 24VDC,GPS/BDS/GLONASS,TCXO,PTPv2, WEB + SNMP |
Габариты:
