| Стандарты. |
IEEE802.3i - Ethernet
IEEE802.3u - Fast Ethernet
IEEE802.3z - Gigabit Ethernet
IEEE802.3x - Контроль потока данных
IEEE802.1p - CoS
IEEE802.1Q - сети VLAN
IEEE 802.1w
Коммутационный режим: с буферизацией фреймов
|
| Протоколы |
DT-Ring, DT-Ring+, DT-VLAN, RSTP;
IGMP Snooping;
VLAN, PVLAN;
Telnet, HTTP, HTTPS, SNMPv1/v2/v3, RMON, LLDP, SNTP, DHCP server;
SSH, SSL, TACACS+;
FTP; ARP, QoS
|
| Производительность |
Очередей приоритета: 4
Количество VLAN: 256
VLAN ID: 1-4094
Мультикаст групп: 256
Таблица MAC: 8K
Буфер пакетов: 1Mbit
Пропускная способность: 5.4Mpps
Задержки: <5μs
|
| Интерфейсы |

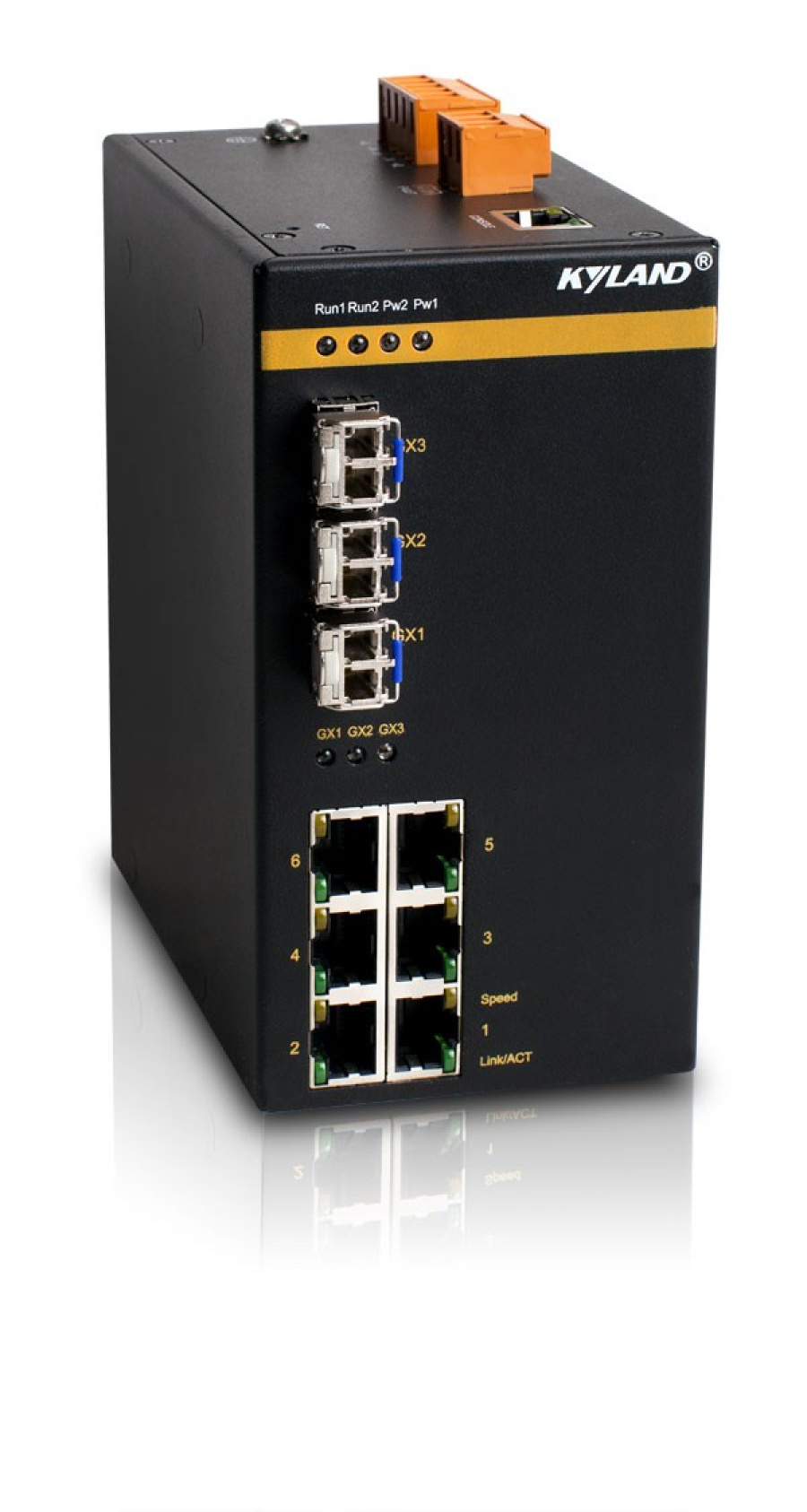

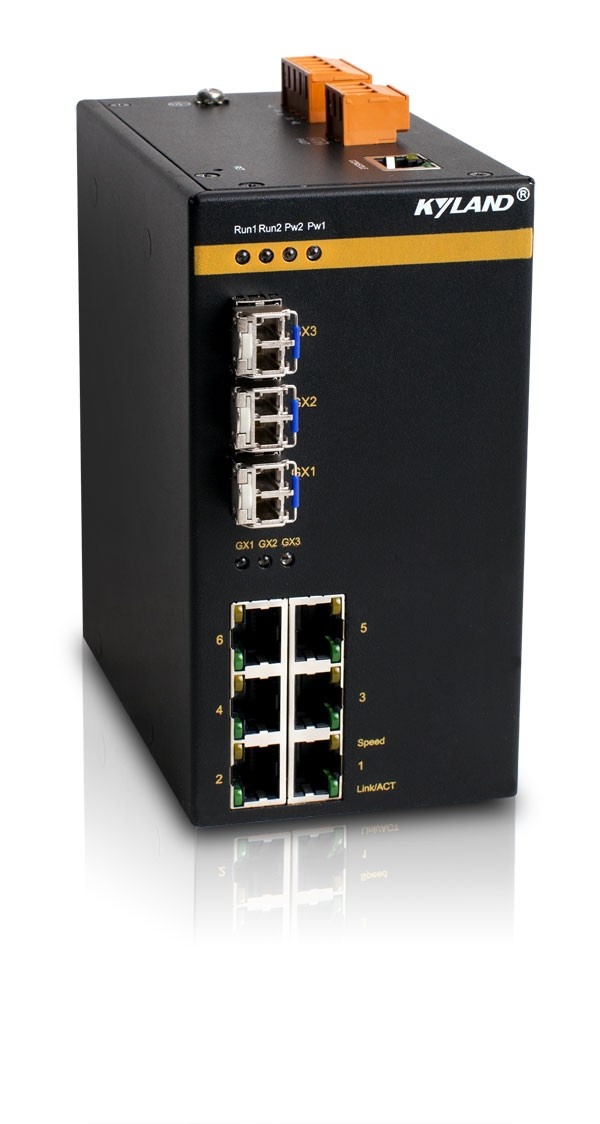

Gigabit Ethernet: 3 порта 1000Base-X SFP
Fast Ethernet: 6 х 10/100Base-TX (разъем RJ45)
Консольный порт: RS232 с разъемом RJ45
Сигнальный контакт (выход): 3-pin 5.08mm-spacing plug-in terminal block, 250VAC/350VDC Max, 120mA Max
|
| Световая индикация |
на передней панели:
- Работы устройства: Run1
- Работы кольца: Run2
- Питание: PWR1, PWR2
- Интерфейсы: Link/ACT, Speed (RJ45 port)
|
| Кнопки |
Reset: Перезагрузка, сброс настроек в первоначальное значение |
| Дистанция передачи |
Витая пара: 100м (CAT5, CAT5e)
Оптика многомод: 850км, 550m (1000M)
Оптика одномод: 1310нм, 10км/40км (1000M); 1550нм, 60км/80км (1000M)
|
| Требования по питанию |
Входное напряжение: 12DCW(9-36VDC)
Контакт питания:
6-pin 5.08mm-spacing plug-in terminal block (3.3VDC, 12VDC)
3-pin 3.81mm-sapcing plug-in terminal block (24VDC, 48VDC)
Энергопотребление: <5.2 Вт (При полной нагрузке)
Защита от перегрузки: Поддерживается
Автоматическое определение полярности: Поддерживается
Резервирование: Поддерживается
|
| Физические характеристики |
Корпус: Металл, без вентиляторов
Класс защиты: IP40
Габариты (ШxВxГ):
75×140×123мм (24VDC, 48VDC); 150×61.5×110мм (3.3VDC, 12VDC)
Вес: 1 кг (24VDC, 48VDC); 0.6 кг (3.3VDC, 12VDC)
Монтаж: DIN-рейка, на панель
|
| Требования к окружающей среде |
Рабочая температура: от -40 до 85°C
Температура для хранения: от -40 до 85°C.
Относительная влажность: от 5 до 95% (без конденсации).
|
| Наработка на отказ |
384,273 часов
|
| Гарантия |
5 лет
|
| Сертификация |
CE, FCC, Coal mining safety certificate, ГОСТ-Р
|
| Промышленные стандарты |
EMI:
FCC CFR47 Part 15, EN55022/CISPR22, Class A
EMS:
IEC61000-4-2 (ESD): ±8kV (contact), ±15kV (air)
IEC61000-4-3 (RS): 10V/m (80MHz-2GHz)
IEC61000-4-4 (EFT): Power Port: ±4kV; Data Port: ±2kV
IEC61000-4-5 (Surge): Power Port: ±2kV/DM, ±4kV/CM; Data Port: ±2kV
IEC61000-4-6 (CS): 3V (10kHz-150kHz); 10V (150kHz-80MHz)
IEC61000-4-16 (Common mode conduction): 30V (cont.), 300V (1s)
Machinery:
IEC60068-2-6 (Vibration)
IEC60068-2-27 (Shock)
IEC60068-2-32 (Free Fall)
Industry: IEC61000-6-2
Railway: EN50155, EN50121-4
Traffic Control: NEMA TS-2
Coal Mining: GB/T3836.1, GB/T3836.2, GB/T3836.3, GB/T3836.4
|
