Производитель: Kyland

Описание:

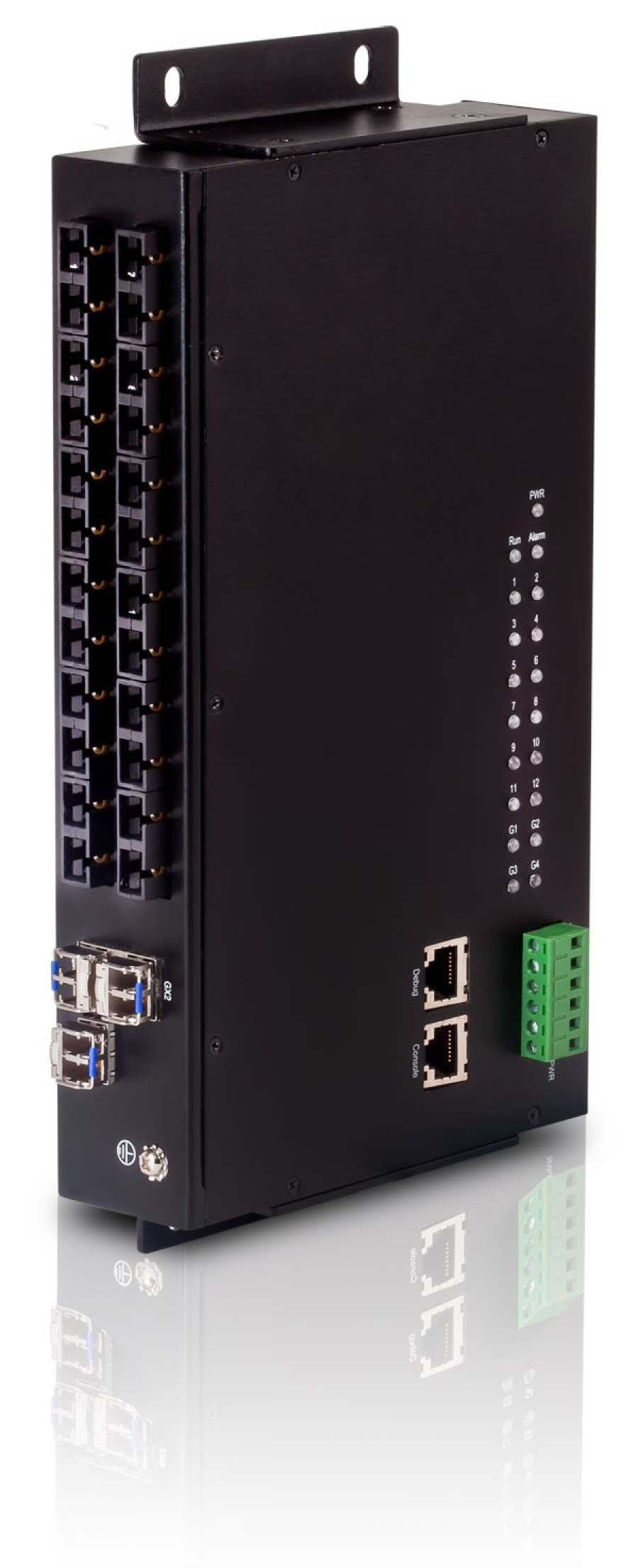

Взрывозащищенный управляемый промышленный коммутатор L2 16 портов: 4GB SFP + 12 x 100M

SICOM3016BA - серия промышленных управляемых коммутаторов L2, которые соответствуют самым последним требованиям по искробезопасности и энергоэффективности (Green Ethernet) и специально разработаны для эксплуатации на объектах горнодобывающей промышленности. Имеет высокую скорость переключения, 4 порта Gigabit SFP и максимум 12 портов 100Base-FX . Потребляемая мощность при полной нагрузке составляет всего лишь 10 Вт. Защита от перенапряжения, защита электропитания, высокая электромагнитная защита по портами RJ45, специальное покрытие PCB печатной  платы гарантируют надежную работу устройства. Управление через CLI, Telnet, Web и SNMP. Питание 5VDC и 12VDC.

Особенности:

  • Устройство Green Ethernet с ультранизким энергопотреблением;
  • При полной нагрузке потребляет 10 Вт;
  • Специальная конструкция для эксплуатации в горнодобывающей промышленности и др. опасных производствах;
  • Имеет 4 Гб SFP слота, 6 x 100Base-FX портов SM/MM; 6 x 100M портов (оптика/медь RJ45 - опционально);
  • Поддерживается DT-Ring, MSTP;
  • Поддержка автоматического определения топологии сети;
  • PCB покрытие платы;
  • Встраиваемая модель имеет контакты для установки светодиодной индикации и для тревожного входа сбоя питания;

Возможности:

  • Резервирование: DT-Ring (время восстановления < 50мс), MSTP;
  • IGMP Snooping, GMRP и static multicast;
  • Разделение сетей: VLAN, PVLAN;
  • Приоритезация: QoS;
  • Управление полосой пропускания: port trunking, port speed limit, broadcast storm control;
  • Сетевое управление и мониторинг: CLI, Telnet, WEB, Kyvision, SNMPv1/v2/v3, RMON, LLDP, SNTP, DHCP;
  • Сетевая безопасность: SSH, SSL, ACL;
  • Обновление прошивки: при помощи FTP;
  • Поддерживается зеркалирование порта;
  • Сигнализация: конфликт IP/MAC адресов, питания, работы портов и кольца;
  • Специальные функции: Link Check и Loop Status Check



Стандарты.

IEEE802.3i - Ethernet
IEEE802.3u - Fast Ethernet
IEEE802.3ab - 1000Base-T
IEEE802.3z - Gigabit Ethernet
IEEE802.3x - Контроль потока данных
IEEE802.1p - CoS
IEEE802.1Q - сети VLAN
IEEE802.1s - MSTP

Протоколы

DT-Ring, DT-Ring+, DT-VLAN, MSTP;
IGMP Snooping, GMRP;
VLAN, PVLAN;
Telnet, HTTP, HTTPS, SNMPv1/v2, RMON, LLDP, SNTP, DHCP server;
SSH, SSL, ACL;
FTP; ARP, QoS

Производительность

Очередей приоритета :4
Количество VLAN: 256
VLAN ID: 1-4094
Мультикаст групп: 256
Таблица MAC: 8K
Буфер пакетов: 2Mbit
Пропускная способность:  7.7Mpps
Задержки: <5μs

Интерфейсы

• Gigabit Ethernet: 4 x 1000Base-SFP
• Fast Ethernet:
100Base-FX ports: 12 x 100Base-FX, одномодовая/многомодовая оптика (SC/ST/FC)
10/100Base-TX ports: 6 x 10/100Base-T(X) портов с разъемом RJ45
Консольный порт: RS232,RJ45
Сигнальный порт: 6-pin 3.81mm-spacing plug-in terminal block

Световая индикация

LED на передней панели:
- Работы устройства: Run
- Сигнализация: Alarm
- Питание: PWR1, PWR2
- Интерфейсы: Link/ACT, Speed(RJ45)
- Pins for LED output (Встраиваемая модель)

Дистанция передачи

Витая пара: 100м (стандарт CAT5, CAT5e)
Оптика многомод: 1310нм, 5км (100Мбит/c), 850нм, 550м(1000Мбит/c)
Оптика одномод:
1310нм, 40км(100Мбит/c);
1310нм, 60км(100Мбит/c);
1550нм, 10км(1000Мбит/c)
1550нм, 60км(1000Мбит/c)

Требования по питанию

• Входное напряжение: 5VDC (4.5-5.5VDC), 12VDC (9-18VDC)
• Контакт питания: 6-pin 3.81mm-spacing plug-in terminal block
• Энергопотребление: 10 Вт

Защита от перегрузки: Поддерживается
Автоматическое определение полярности: Поддерживается
Резервирование: Поддерживается

Физические характеристики

Материал корпуса: Металл, без вентиляторов
Класс защиты: IP40
Габариты:
Стандартный (ШxВxГ):235 x 30 x 130 мм
Встаиваемый (ШxГ): 235 x 130 мм
Вес: 1.5кг Embedded board 0.5kg
Установка: на стену

Требования к окружающей среде

Рабочая температура: от -40 до 85°C
Температура для хранения: от -40 до 85°C.
Относительная влажность: от 5 до 95% (без конденсации).

Наработка на отказ

329,032 часов

Гарантия

5 лет

Сертификация

CE, FCC, ГОСТ-Р

Промышленные стандарты

EMI:
FCC CFR47 Part 15, EN55022/CISPR22, Class A

EMS:
IEC61000-4-2 (ESD): ±8kV (contact), ±15kV (air)
IEC61000-4-3 (RS): 10V/m (80MHz-2GHz)
IEC61000-4-4 (EFT): Power Port: ±4kV; Data Port: ±2kV
IEC61000-4-5 (Surge): Power Port: ±2kV/DM, ±4kV/CM; Data Port: ±2kV
IEC61000-4-6 (CS): 3V (10kHz-150kHz); 10V (150kHz-80MHz)
IEC61000-4-16 (Common mode conduction): 30V (cont.), 300V (1s)

Machinery:
IEC60068-2-6 (Vibration)
IEC60068-2-27 (Shock)
IEC60068-2-32 (Free Fall)

Industry: IEC61000-6-2
Traffic Control: NEMA TS-2
Coal Mining: GB/T3836.1, GB/T3836.2, GB/T3836.3, GB/T3836.4

SICOM3016BA   Ports   Connector & Distance   PS

Ports (Порты)
C-4GX12S = 4 Gigabit SFP слота, 12 х 100Base-FX (одномод), PCB защитное покрытие
C-4GX12M = 4 Gigabit SFP слота, 12 х 100Base-FX (многомод), PCB защитное покрытие
C-4GX6S6T = 4 Gigabit SFP слота, 6 х 100Base-FX (одномод), 6 х 10/100Base-TX с RJ45, PCB защитное покрытие
C-4GX6M6T = 4 Gigabit SFP cлота, 6 х 100Base-FX (многомод), 6 х 10/100Base-TX с RJ45, PCB защитное покрытие
C-3GX12S = 3 Gigabit SFP слота, 12 х 100Base-FX (одномод), PCB защитное покрытие
C-3GX12M = 3 Gigabit SFP слота, 12 х 100Base-FX (многомод), PCB защитное покрытие
C-3GX6S6T = 3 Gigabit SFP слота, 6 х 100Base-FX (одномод), 6 х 10/100Base-TX с RJ45, PCB защитное покрытие
C-3GX6M6T = 3 Gigabit SFP слота, 6 х 100Base-FX (многомод), 6 х 10/100Base-TX с RJ45, PCB защитное покрытие
EC-4GX12S = Встраиваемая плата, 4 Gigabit SFP слота, 12 х 100Base-FX (одномод), PCB защитное покрытие
EC-4GX12M = Встраиваемая плата,, 4 Gigabit SFP слота, 12 100Base-FX (многомод), PCB защитное покрытие
EC-4GX6S6T = Встраиваемая плата,, 4 Gigabit SFP слота, 6 х 100Base-FX (одномод), 6 х 10/100Base-TX с RJ45, PCB защитное покрытие
EC-4GX6M6T = Встраиваемая плата, 4 Gigabit SFP слота, 6 х 100Base-FX (многомод), 6 х 10/100Base-TX с RJ45, PCB защитное покрытие
EC-3GX12S = Встраиваемая плата, 3 Gigabit SFP слота, 12 х 100Base-FX (одномод), PCB защитное покрытие
EC-3GX12M = Встраиваемая плата, 3 Gigabit SFP слота, 12 100Base-FX (многомод), PCB защитное покрытие
EC-3GX6S6T = Встраиваемая плата, 3 Gigabit SFP слота, 6 х 100Base-FX (одномод), 6 х 10/100Base-TX с RJ45, PCB защитное покрытие
EC-3GX6M6T = Встраиваемая плата, 3 Gigabit SFP слота, 6 х 100Base-FX (многомод), 6 х 10/100Base-TX с RJ45, PCB защитное покрытие

Connector & Distance (Тип разъема и дистанция)
SC05 = SC connector, 1310nm, 5km
ST05 = ST connector, 1310nm, 5km
FC05 = FC connector, 1310nm, 5km
SC40 = SC connector, 1310nm, 40km
ST40 = ST connector, 1310nm, 40km
FC40 = FC connector, 1310nm, 40km

PS: (Питание)
L7-L7 = 4.5-5.5VDC, c резервированием
L6-L6 = 9-18VDC, с резервированием

Пример артикула:
SICOM3016BA-C-4GX12S-SC40-L7-L7
4 Gigabit SFP cлота, 12 х 100Base-FX (одномод), 1310nm, 40km,  PCB, 4.5-5.5VDC два блока питания (с резервированием)
