Производитель: Digicom

Описание:

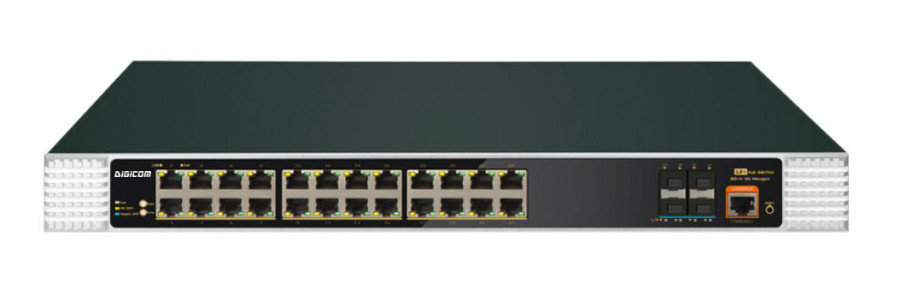

Управляемый коммутатор L3, 28 портов: 24 порта 10/100/1000M RJ45 с PoE (до 30Вт)+ 4 слота 1/10G SFP+

DG-IPS38028PFM  – промышленный коммутатор 3 уровня c PoE, предназначенный для применения в качестве ядра опорной сети передачи данных.Оснащен высокопроизводительным чипом Vitesse. Имеет 4 слота 10G SFP+ и 24 порта 10/100/1000Base-T(X) с поддержкой PoE (IEEE 802.3af/at). Высокая производительность процессора, прочный корпус c активным охлаждением, защита от перегрузки, скачков напряжения и высокого электромагнитного излучения позволяет оборудованию работать в жестких промышленных условиях. Данная серия коммутатора имеет улучшенные более интеллектуальные функции, необходимые для повышения доступности критически важных бизнес-приложений, защиты конфиденциальной информации и оптимизации пропускной способности сети для более эффективной доставки информации и приложений. Он обеспечивает идеальное сочетание доступности и возможностей для сетей начального уровня, малых, корпоративных, а также для промышленных приложений. Идеально подходит для использования в опорной системе передачи данных предприятия в которую интегрированы такие системы как: IP видеонаблюдение, IP-телефония, WIFI доступа и др. беспроводных систем, контроллеров АСУ ТП и тд.

Особенности:

Интерфейсы:

  • 4 порта 10G SFP+
  • 24 порта 10/100/1000Base-T(X) порты 1 по 24 с поддержкой PoE (IEEE 802.3af/at)
  • Консольный порт (console) 1 х RS232 (115200, N, 8, 1)

Гигабитный порты доступа и 10G uplink порты

  • Комбинация портов Gigabit Ethernet и uplink портов SFP + 10G для удовлетворения сетевых требований различных сценариев;
  • Поддержка неблокирующей переадресации скорости передачи;
  • Поддержка полнодуплексного режима согласно IEEE802.3x и полудуплексного режима на основе Backpressure.

Интеллектуальный источник питания PoE

  • 24 * 10/100 / 1000Base-T порта с RJ45 с POE согласно IEEE 802.3af/at, с автоопределением устройств,при этом без повреждения устройств не поддерживающих PoE.
  • Приоритетная система для порта PoE (сначала подается питание на порт с высоким уровнем приоритета, когда бюджет мощности недостаточен, что позволяет избежать перегрузки устройства);
  • Управление сетью, вкл/выкл PoE, реализация распределения мощности по портам с PoE, установка приоритетов, просмотр состояния мощности порта, планирование вкл/выкл PoE на портах по времени/ дням недели (по расписанию) и т. д.

Аппаратно-программнные возможности

  • IEEE802.1Q VLAN, гибкое разделение VLAN, голосовая VLAN и конфигурация QinQ;
  • QoS, режим приоритета на основе 802.1P, порт и DSCP, алгоритм планирования очереди, включая EQU, SP, WRR и SP + WRR;
  • ALC, фильтрация пакетов данных посредством настройки правил сопоставления, обработки и по времени, а также обеспечивает гибкий и безопасный контроль доступа;
  • IGMP V1 / V2 и IGMP Snooping;
  • Резервирование STP/RSTP/MSTP (<50ms) и (ITU-T G.8032) ERPS(<20ms);
  • Статическая и динамическая агрегация.

Безопасность

  • Аутентификация 802.1X;
  • Изоляция портов, штормовой контроль;
  • Привязка IP-MAC-VLAN-Порты

Стабильная работа

  • Низкое энергопотребление, активное охлаждение вентилятором, корпус из оцинкованной стали;
  • Собственный источник питания с резервированием, обеспечивающий стабильную выходную мощность PoE;
  • CCC, CE, FCC, RoHS.
  • Информативная лицевая панель с индикацией состояния устройства через LED (PWR, Link, PoE)

Простое управление и обслуживание

  • Веб-управление, командная строка CLI (консоль, Telnet), SNMP (V1 / V2 / V3);
  • HTTPS, SSLV3 и SSHV1 / V2;
  • RMON, системный журнал, LLDP и статистика трафика портов;
  • Мониторинг процессора, мониторинг памяти, тест Ping и диагностика кабеля
Модель DG-IPS38028PFM DG-IPS38028PFM-at
Интерфейсы 24*10/100/1000Base-T PoE ports (Data/Power)
4*1/10G uplink SFP+ fiber slot ports (Data)
1*Console RS232 port (115200,N,8,1)
PoE порты с 1-24 порт IEEE 802.3af/at PoE
Сетывые протоколы IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;
IEEE802.3u 100Base-TX;
IEEE802.3ab 1000Base-T
IEEE802.3z 1000Base-X
IEEE802.3ae 10GBase-SR/LR
IEEE802.3x
PoE стандарты IEEE802.3af/at
Ethernet порты с 1-24 порт 10/100/1000Base-T auto detect, full/half duplex MDI/MDI-X adaptive
Оптические порты Gigabit SFP /10G SFP+ fiber interface (Fiber module is not included, need to order separately, module options include single/multi mode, single/dual fiber, LC)
Режим пересылки Хранить и пересылать (Full Wire Speed)
Коммутационная способность 598Gbps (non-blocking)
Скорость пересылки @ 64byte 107.14Mpps
MAC 32K
Буферная память 32M
Скорость передачи и дистанция 10BASE-T:Cat3,4,5 UTP(≤100 meter) ;
100BASE-TX: Cat5 or later UTP(≤100 meter)
1000BASE-T:Cat5e or later UTP(≤100 meter)
Прередача по оптике Многомод:850nm 0~300M(10G) ,850nm 0~500M (1.25G); Одномод:1310nm 0~40KM,1550nm 0~120KM.
Доставка PoE по UTP По умолчанию: 1/2(+),3/6(-)
Потребление на порт 30Вт/15.4Вт 30Вт/30Вт
Бюджет мощности/ входное напряжение 400Вт (AC100-240В) 600Вт (AC100-240В)
Потребляемая мощность В режиме Standby<25Вт; При полной нагрузке<400Вт В режиме Standby<30Вт; При полной нагрузке<600Вт
Питание Встроенный блок питания, AC 100~240В 50-60Гц 5A Встроенный блок питания, AC 100~240В 50-60Гц 6.6A
Питание внешнее Возможность подключения 2-х источников питания AC и DC, встроенный источник AC в приоритете
Клемма для подключения 2-х внешних источников  DC12-48 В; клемма для подключения кабеля для внутренного источника AC 100~240В
LED индикация Питание:PWR(yellow); система:SYS(yellow);  сеть ;Link(yellow); PoE: PoE (green); Оптический порты: L/A(green)
Сброс настроек Да, сброс одной кнопкой до заводских настроек
Охлаждение Низкий уровень шума; активное охлаждение вентилятора
Условия работы -40~+80°C;5%~90% RH Non condensing
Условия хранения -40~+85°C;5%~95% RH Non condensing
Размеры 440*300*45mm
Вес нетто/ брутто <4.0 кг / <4.8 кг <4.5 кг / <5.2 кг
Установка В 19" конструктив, высота 1U
Соответствие промышленным стандартам Грозозащита: 6KV 8/20us;Класс защиты: IP40
IEC61000-4-2(ESD):±8kV contact discharge,±15kV air discharge
IEC61000-4-3(RS):10V/m(80~1000MHz)
IEC61000-4-4(EFT): power cable:±4kV; data cable:±2kV
IEC61000-4-5(Surge):power cable:CM±4kV/DM±2kV; data cable:±4kV
IEC61000-4-6(radio frequency transmission):10V(150kHz~80MHz)
IEC61000-4-8(power frequency magnetic field):100A/m;1000A/m ,1s to 3s
IEC61000-4-9(pulsed magnet field):1000A/m
IEC61000-4-10(damped oscillation):30A/m  1MHz
IEC61000-4-12/18(shockwave):CM 2.5kV,DM 1kV
IEC61000-4-16(common-mode transmission):30V; 300V,1s
FCC Part 15/CISPR22(EN55022):Class A
IEC61000-6-2(Common Industrial Standard)
Механическое воздействие IEC60068-2-6 (виброустойчивочть)
IEC60068-2-27 (антишок)
IEC60068-2-32 (свободное падение)
Сертификация CCC; CE mark, commercial; CE/LVD EN60950; FCC Part 15 Class B; RoHS; EAC
Гарантия 5 лет
Управление сетью, особенности
Интерфейсы IEEE802.3x flow control (full duplex)
Контроль широковещательного шторма на основе скорости передачи порта
Ограничение скорости потока сообщений в порта. Мин. 64 Кбит / с.
Защита от перегрева порта
Energy saving configuration of port EEE Ethernet
Управление PoE Лимит общей мощности источника питания PoE
PoE output power allocation, off& af &at
Конфигурация приоритета PoE
Рабочий статус PoE
Задержка запуска электропитания
Включение PoE по запланированному времени
Функции Layer 3  Поддержка L3 функций управления
Поддержка управления IPV4/IPV6
Поддержка layer 3 of software line speed forwarding.Support different network segments, communication between different VLAN
Поддержка разных сегментов сети, связь между разными VLAN
Поддержка static routing / default routing 128, 1024 ARP software forwarding
VLAN Поддержка port based VLAN (4K), IEEE802.1q
Поддержка protocol based VLAN
Поддержка  Access, Trunk, Hybrid three types of port configuration
Поддержка QinQ configuration
Агрегация портов Поддержка LACP
Поддержка static polymerization
Поддерживает 8 крупнейших групп агрегации, каждая группа агрегации поддерживает 8 портов.
Spanning Tree STP (IEEE802.1d)
RSTP (IEEE802.1w)
MSTP (IEEE802.1s)
Промышленный протокол кольцевого резервирования G.8032 (ERPS), 255 устройств в петле или мосте и 1024 в кольце
Время самовосстановления кольцевой сети составляет менее 20 мс
Multicast IGMP Snooping V1/V2 and support 1024 multicast groups at most.
Механизм быстрого ухода пользователя
MLD Snooping V1/V2
multicast VLAN
Зеркалирование Двунаправленное зеркалирование трафика с поддержкой основного порта
QoS Diff-Serv QoS
Каждый порт поддерживает 8 выходных очередей
802.1p/DSCP priority mapping
Механизм планирования очередей (SP, WRR, SP + WRR)
Приоритетный тег Mark / Remark
Потоковая фильтрация пакетов
Поддержка stream based redirection
Ограничение скорости потока
ACL Поддержка L2 to L4 packet filtering function, can match the first 80 bytes of the message, provide based on the source MAC address, destination MAC address, source IP address, destination IP address, IP protocol type, TCP/UDP port, TCP/UDP port range, VLAN and other definition ACL.
Поддержка ACL based on port and VLAN
Безопасность Поддержка управления оценками пользователей и защита паролем
IEEE802.1X authentication / centralized MAC address authentication
Поддержка AAA&RADIUS
Ограничение кол-ва обращений к MAC адресу
Поддержка MAC address black hole
SSH 2 обеспечение безопасных паролей для входа пользователя
SSL для обеспечения безопасности передачи данных
Изоляция портов
Функция ограничения скорости ARP сообщения
ARP сообщение
Защита IP-адреса источника
Функция обнаружения вторжений ARP
Подавление DoS атак
Подавление на портах широковещательного шторма
Поддержка механизма резервного копирования данных хоста
Binding capabilities of IP+MAC+VLAN+ ports
DHCP DHCP Client
DHCP Snooping
DHCP Serve
DHCP Relay
Управление и обслуживание Через Console/AUX Modem/Telnet/SSH2.0 CLI command line configuration
WEB network management (HTTPS)
Через FTP, TFTP, Xmodem, SFTP file download management
Через SNMP V1/V2C/V3
Support one bond reduction
синхронизация NTP
Поддержка system work log
Поддержка Ping detection
Поддержка определения состояния кабеля
Поддержка CPU instant utilization status view
Поддержка протокола обнаружения канального уровня LLDP
Поддержка DG NMS Интеллектуальный Центр Управления
Системные требования Web browser: Mozilla Firefox 2.5 or higher, Google browser chrome V42 or higher, Microsoft Internet Explorer10 or later;
Cat5e or later Ethernet cable;
TCP/ IP, network adapter and network operating system (Microsoft Windows, Linux or Mac OS X) installed on on every computer in the network.
Модель Описание
DG-IPS38028PFM-4XG24GEP-HV-L10 Управляемый промышленный коммутатор L3: 24* 10/100/1000M RJ45 портов, с 1-24 порты с поддержка IEEE 802.3af/at PoE,  4*1/10G SFP+ слота , встроенный источник питания 400Вт
DG-IPS38028PFM-at-4XG24GEP-HV-L10 Управляемый промышленный коммутатор L3: 24* 10/100/1000M RJ45 портов, с 1-24 порты с поддержка IEEE 802.3af/at PoE,  4*1/10G SFP+ слота , встроенный источник питания 600Вт
