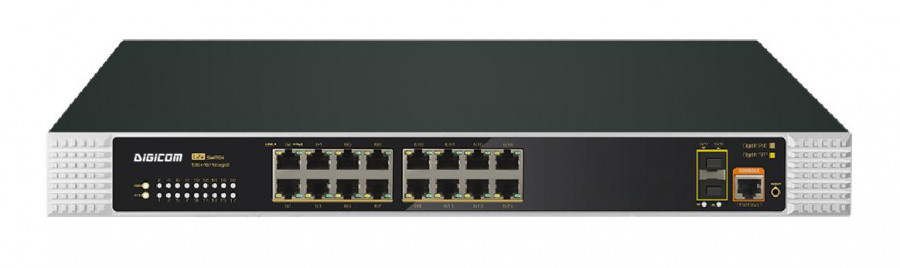

DG-IPS33018PFM
Производитель: Digicom
Описание:
Управляемый коммутатор L2+, 18 портов: 16 портов 10/100/1000M RJ45 с PoE (до 30Вт) + 2 х 100/1000M SFP слота
DG-IPS33018PFM - управляемый 18-ти портовый промышленный коммутатор L2+ c PoE+ со скоростью передачи 10/100/1000 Мбит, обеспечивающий надежную инфраструктуру для вашей LAN сети. Данная серия коммутатора имеет улучшенные более интеллектуальные функции, необходимые для повышения доступности критически важных бизнес-приложений, защиты конфиденциальной информации и оптимизации пропускной способности сети для более эффективной доставки информации и приложений. Он обеспечивает идеальное сочетание доступности и возможностей для сетей начального уровня, малых, корпоративных, а также для промышленных приложений. Идеально подходит для использования в опорной системе передачи данных предприятия в которую интегрированы такие системы как: система IP - видеонаблюдения, IP-телефония, для подключения беспроводных устройств, контроллеров АСУ ТП и тд..
Особенности:
- Порты: 16 х 10/100/1000Base-T с PoE (до 15,4/30 Вт) + 2 х 100/1000M SFP слота
- Управление: L2+ features provide better manageability, security, QoS, and performance.
- Поддерживает L2+ Switching features including 802.1Q VLAN, Mirroring, Port isolation, IGMP Snooping, DHCP Snooping, LLDP, POE+ management, IP Source Guard, ARP inspection, ACLs etc.
- Протоколы резервирования STP(802.1D) и RSTP(802.1W);
- Протокол кольцевого резервирования G.8032 (ERPS), время востановления связи <50ms;
- Jumbo frames 9.6K;
- Управление WEB, CLI, TELNET, SSH, SNMP;
- Диагностика линий связи;
- PoE IEEE 802.3at до 30Вт на порт на порт. Общий бюджет мощности 250/400 Вт;
- Питание 220В (встроенный AC100-240В, 50/60Hz, внешний источник DC12-48В с резервированием)
- Рабочая температура от -40 до 80°C;
| Модель | DG-IPS33018PFM | DG-IPS33018PFM-at |
| Интерфейсы | 16*10/100/1000Base-T PoE порта (Data/Power) | |
| 2*100/1000Base-X uplink SFP слота (Data) | ||
| 1 * RS232 console port(115200,N,8,1) | ||
| Уровень | L2+ | |
| PoE порты | с 1 по 16 | |
| Сетевые протоколы | IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; | |
| IEEE802.3u 100Base-TX; | ||
| IEEE802.3ab 1000Base-T | ||
| IEEE802.3z 1000Base-X | ||
| IEEE802.3x | ||
| PoE стандарт | IEEE802.3af/at | |
| Ethernet-порты | 10/100/1000Base-T,Auto-sensing,Full/half duplex MDI/MDI-X self-adaption | |
| SFP слоты | Gigabit SFP optical fiber interface, default matching optical modules (optional order single-mode / multi-mode, single fiber / dual fiber optical module. LC) | |
| Режим пересылки | Store and Forward(Full Wire Speed) | |
| Пропускная способность | 256Gbps | |
| Скорость пересылки @ 64 байта | 26.78Mpps | |
| MAC | 8K | |
| Буферная память | 6M | |
| Jumbo Frame | 9.6K | |
| Скорость передачи и дистанция | 10BASE-T: Cat3,4,5 UTP(≤100 meter) | |
| 100BASE-TX: Cat5 or later UTP(≤100 meter) | ||
| 1000BASE-T: Cat5e or later UTP(≤100 meter) | ||
| Характеристики оптических линий | Многомод: 850nm 0 ~ 550M, одномод: 1310nm 0 ~ 40KM, 1550nm 0 ~ 120KM. | |
| Подача PoE по UTP | По умолчанию: 1/2(+), 3/6(-); | |
| Потребление на порт | 30Вт/15.4Вт | 30Вт/30Вт |
| Бюджет мощности/ входное напряжение | 250Вт (AC100-240В) | 400Вт (AC100-240В) |
| Потребляемая мощность | В режиме Standby:<16Вт; При полной нагрузке:<240Вт | В режиме Standby:<20Вт; При полной нагрузке:<380Вт |
| Питание | Встроенный источник питания, AC 100~240В 50-60Hz 4.1A | Встроеный источник питания, AC 100~240В 50-60Hz 5.0A |
| Питание внешнее | Возможность подключения 2-х источников питания AC и DC, встроенный источник AC в приоритете | |
| Клемма для подключения 2-х внешних источников DC12-48 В; клемма для подключения кабеля для внутренного источника AC 100~240V | ||
| LED индикация | Питание:PWR(yellow), system :SYS(yellow), network ;Link(yellow), POE: PoE (green), Rate:Speed:(green),Fiber port: L/A(green) | |
| Сброс настроек | Имеется кнопка сброса к заводским настройкам | |
| Условия работы | -20~+55°C;5%~90% RH Non condensing | |
| Условия хранения | -40~+75°C;5%~95% RH Non condensing | |
| Размеры | 440*298*44.5mm | |
| Вес нетто/ брутто | <4.2 кг / <4.7 кг | <4.4 кг / <5.0 кг |
| Установка | в 19" конструктив, высота 1U | |
| Соответствие промышленным стандартам | Lightning protection: 6KV 8/20us;Protection level: IP30 | |
| IEC61000-4-2(ESD):±8kV contact discharge,±15kV air discharge | ||
| IEC61000-4-3(RS):10V/m(80~1000MHz) | ||
| IEC61000-4-4(EFT): power cable:±4kV; data cable:±2kV | ||
| IEC61000-4-5(Surge):power cable:CM±4kV/DM±2kV; data cable:±4kV | ||
| IEC61000-4-6(radio frequency transmission):10V(150kHz~80MHz) | ||
| IEC61000-4-8(power frequency magnetic field):100A/m;1000A/m ,1s to 3s | ||
| IEC61000-4-9(pulsed magnet field):1000A/m | ||
| IEC61000-4-10(damped oscillation):30A/m 1MHz | ||
| IEC61000-4-12/18(shockwave):CM 2.5kV,DM 1kV | ||
| IEC61000-4-16(common-mode transmission):30V; 300V,1s | ||
| FCC Part 15/CISPR22(EN55022):Class A | ||
| IEC61000-6-2(Common Industrial Standard) | ||
| Механическое воздействие | IEC60068-2-6 (anti vibration),IEC60068-2-27 (anti shock),IEC60068-2-32 (free fall) | |
| Сертификация | CCC;CE mark, commercial; CE/LVD EN60950;FCC Part 15 Class B;RoHS; | |
| Гарантия | 5 лет | |
| Управление сетью, особенности | ||
| Интерфейсы | IEEE802.3X (Full-duplex) | |
| Контроль широковещательного шторма на основе скорости порта | ||
| Ограничение скорости потока сообщений на порт. Минимум 64 Кбит/ с | ||
| Контроль температуры порта | ||
| Поддержка green Ethernet | ||
| Управление PoE портами | Установка лимита общей мощности PoE | |
| Распределение выходной мощности PoE, переключение af /at | ||
| PoE output priority configuration | ||
| Конфигурация приоритета выхода PoE | ||
| Рабочее состояние PoE, задержка запуска электропитания | ||
| Планирование работы PoE по времени | ||
| Layer 3 функции | L2+ Network management | |
| IPV4/IPV6 management | ||
| L3 soft routing forwarding, | ||
| Static route, Default route @ 128 pcs, APR @ 1024 pcs | ||
| VLAN | 4K VLAN based on port, IEEE802.1q | |
| VLAN based on the protocol | ||
| VLAN based on MAC | ||
| Voice VLAN, QinQ configuration | ||
| Port configuration of Access, Trunk, Hybrid | ||
| Агрегация | LACP, Static aggregation | |
| Max 9 aggregation groups and 8 ports per group. | ||
| Spanning Tree | STP (IEEE802.1d),RSTP (IEEE802.1w),MSTP (IEEE802.1s) | |
| Промышленный протокол кольцевого резервирования | G.8032 (ERPS),Recovery time less than 20ms | |
| 255 Ring at most, Max 1024 devices per ring. | ||
| Multicast | IGMP Snooping v1/v2, Max 1024 multicast groups, Fast log out | |
| MLD Snooping v1/v2,Multicast VLAN | ||
| Port Mirroring | Двунаправленное зеркалирование портов | |
| QoS | Diff-Serv QoS,Priority Mark/Remark | |
| 8*Output queues of each port | ||
| 802.1p/DSCP priority mapping | ||
| Queue scheduling algorithm (SP, WRR, SP+WRR) | ||
| Flow-based Packet Filtering | ||
| Flow-based Redirection | ||
| Flow-based Rate Limiting | ||
| ACL | L2 to L4 packet filtering, matching first 80 bytes message. Provide ACL based on MAC, Destination MAC address, IP Source, Destination IP, IP Protocol Type, TCP/UDP Port, TCP/UDP Port Range, and VLAN, etc. Port-based Issuing ACL. | |
| ACL based on port and VLAN | ||
| Безопасность | Пользовательское иерархическое управление и защита паролем | |
| SSH 2.0,SSL,Port isolation,ARP message speed limit | ||
| Broadcast storm control,Backup for host datum | ||
| IEEE802.1X & MAC address authentication | ||
| Mac black holes,IP source protection | ||
| AAA & RADIUS,MAC learning limit | ||
| ARP inspection,Anti-DoS attack | ||
| IP-MAC-VLAN-Port binding | ||
| DHCP | DHCP Client,DHCP Snooping,DHCP Server,DHCP Relay | |
| Управление | Console/AUX Modem/Telnet/SSH2.0 CLI?Web Management (HTTPS) | |
| Download & Management on FTP, TFTP, Xmodem, SFTP,SNMP V1/V2C/V3 | ||
| One-key recovery?NTP,System work log,Ping Test | ||
| Cable Diagnose,LLDP?CPU instant utilization status view | ||
| ONV NMS - Smart Network Management System Platform (LLDP+SNMP) | ||
| Системные требования | Web browser: Mozilla Firefox 2.5 or higher, Google browser chrome V42 or higher, Microsoft Internet Explorer10 or later;Category 5 Ethernet network cable | |
| TCP/IP, network adapter, and network operating system (such as Microsoft Windows, Linux, or Mac OS X) installed on each computer in a network | ||
| Модель | Описание |
| DG-IPS33018PFM-at-2GX16GEP-HV-L10 | 16 х 10/100/1000Base-T с PoE (до 30 Вт) + 2 х 100/1000M SFP, бюджет мощности 400 Вт |
| DG-IPS33018PFM-2GX16GEP-HV-L10 | 16 х 10/100/1000Base-T с PoE (до 15,4/30 Вт) + 2 х 100/1000M SFP, бюджет мощности 250 Вт |
