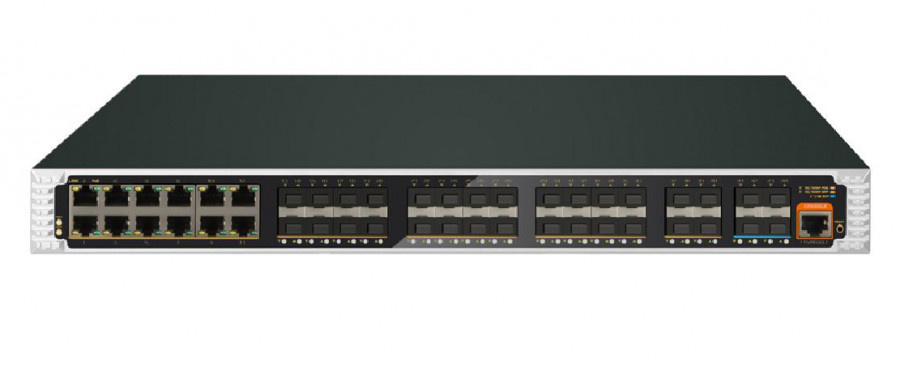

| Модель |
DG-IPS38448PFM |
DG-IPS38448PFM-at |
| Интерфейсы |
8*10/100/1000Base-T PoE портов (Data/Power) |
| 4*10/100/1000Base-T RJ45 порта (Data) |
| 28*100/1000Base-X uplink SFP слотов (Data) |
| 4*1/10G uplink SFP+ слотов (Data) |
| 1*Консольный порт RS232 (115200,N,8,1) |
| PoE порты |
с 1 по 8 |
| Сетывые протоколы |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; |
| IEEE802.3u 100Base-TX; |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE802.3ae 10GBase-SR/LR |
| IEEE802.3x |
| PoE стандарты |
IEEE802.3af/at |
| Ethernet порты |
10/100/1000Base-T,Auto-sensing,Full/half duplex MDI/MDI-X self-adaption |
| Оптические порты |
Gigabit SFP /10G SFP+ fiber interface, default matching optical modules(optional order single-mode / multi-mode, single fiber / dual fiber optical module. LC) |
| Режим пересылки |
Сохранить и переслать (Full Wire Speed) |
| Коммутационная способность |
598Gbps (non-blocking) |
| Скорость пересылки @ 64byte |
119.04Mpps |
| MAC |
32K |
| Буферная память |
32M |
| Скорость передачи и дистанция |
10BASE-T:Cat3,4,5 UTP(≤100 м) ; |
| 100BASE-TX: Cat5 or later UTP(≤100 м) |
| 1000BASE-T:Cat5e or later UTP(≤100 м) |
| Прередача по оптике |
Многомод:850nm 0~300M(10G) ,850nm 0~500M (1.25G); Одномод:1310nm 0~40KM,1550nm 0~120KM. |
| Доставка PoE по UTP |
По умолчанию: 1/2(+),3/6(-) |
| Потребление на порт |
30Вт/15.4Вт |
30Вт/30Вт |
| Бюджет мощности/ входное напряжение |
130Вт (AC100-240В) |
250Вт (AC100-240В) |
| Потребляемая мощность |
В режиме Standby<20Вт; При полной нагрузке<130Вт |
В режиме Standby<25W; При полной нагрузке<250Вт |
| Питание |
Встроенный источник питания, AC100~240В 50-60Hz 2.3A |
Встроенный источник питания,AC100~240В 50-60Hz 4.1A |
| Питание внешнее |
Возможность подключения 2-х источников питания AC и DC, встроенный источник AC в приоритете |
| Клемма для подключения 2-х внешних источников DC12-48 В; клемма для подключения кабеля для внутренного источника AC 100~240В |
| LED индикация |
Питание:PWR(yellow); система:SYS(yellow); сеть ;Link(yellow); PoE: PoE (green); Оптический порт : L/A(green) |
| Сброс настроек |
Да, сброс одной кнопкой до заводских настроек |
| Охлаждение |
Low noise; fan active cooling |
| Условия работы |
-40~+80°C;5%~90% RH Non condensing |
| Условия хранения |
-40~+85°C;5%~95% RH Non condensing |
| Размеры |
440*290*44.5mm |
| Вес нетто/ брутто |
<4.0 кг / <4.8 кг |
<4.5 кг / <5.2 кг |
| Установка |
в 19" конструктив, высота 1U |
| Соответствие промышленным стандартам |
Молниязащита: 6KV 8/20us; Класс защиты: IP30 |
| IEC61000-4-2(ESD):±8kV contact discharge,±15kV air discharge |
| IEC61000-4-3(RS):10V/m(80~1000MHz) |
| IEC61000-4-4(EFT): power cable:±4kV; data cable:±2kV |
| IEC61000-4-5(Surge):power cable:CM±4kV/DM±2kV; data cable:±4kV |
| IEC61000-4-6(radio frequency transmission):10V(150kHz~80MHz) |
| IEC61000-4-8(power frequency magnetic field):100A/m;1000A/m ,1s to 3s |
| IEC61000-4-9(pulsed magnet field):1000A/m |
| IEC61000-4-10(damped oscillation):30A/m 1MHz |
| IEC61000-4-12/18(shockwave):CM 2.5kV,DM 1kV |
| IEC61000-4-16(common-mode transmission):30V; 300V,1s |
| FCC Part 15/CISPR22(EN55022):Class A |
| IEC61000-6-2(Common Industrial Standard) |
| Механическое воздействие |
IEC60068-2-6 (виброустойчивочть),IEC60068-2-27 (антишок)IEC60068-2-32 (свободное падение) |
| Сертификация |
CCC; CE mark, commercial; CE/LVD EN60950; FCC Part 15 Class B; RoHS; |
| Гарантия |
5 лет |
| Управление сетью, особенности |
| Интерфейсы |
IEEE802.3X (Full-duplex) |
| Контроль широковещательного шторма на основе скорости передачи порта |
| Ограничение скорости потока сообщений в порта. Мин. 64 Кбит / с. |
| Защита от перегрева порта |
| Port green Ethernet Energy-saving setting |
| Управление PoE |
Лимит общей мощности источника питания PoE |
| PoE output power allocation, off& af &at |
| Конфигурация приоритета PoE |
| Рабочий статус PoE |
| Задержка запуска электропитания |
| Scheduling of PoE operation and time |
| Layer 3 функции |
Support L3 managed function,IPV4/IPV6 management |
| L3 soft routing forwarding, |
| Static route, Default route @ 128 pcs, APR @ 1024 pcs |
| VLAN |
4K VLAN на порт, IEEE802.1q |
| VLAN на основе протокола |
| VLAN на основе MAC |
| Voice VLAN, QinQ конфигурирование |
| Конфигурация портов Access, Trunk, Hybrid |
| Агрегация портов |
LACP, Static aggregation,Max 22 aggregation groups and 8 ports per group. |
| Spanning Tree |
STP (IEEE802.1d),RSTP (IEEE802.1w),MSTP (IEEE802.1s) |
| Промышленный протокол кольцевого резервирования |
G.8032 (ERPS),Recovery time less than 20ms |
| 255 Ring at most, Max 254 devices per ring. |
| Multicast |
IGMP Snooping v1/v2/v3, Max 1024 multicast groups, Fast log out |
| MLD Snooping v1/v2,Multicast VLAN |
| Port Mirroring |
Двунаправленное зеркалирование портов |
| QoS |
Diff-Serv QoS,Priority Mark/Remark |
| 8*Output queues of each port |
| 802.1p/DSCP priority mapping |
| Алгоритм планирования очереди (SP, WRR, SP + WRR) |
| Поточная фильтрация пакетов |
| Перенаправление потока |
| Ограничение скорости потока |
| ACL |
L2 to L4 packet filtering, matching first 80 bytes message. Provide ACL based on MAC, Destination MAC address, IP Source, Destination IP, IP Protocol Type, TCP/UDP Port, TCP/UDP Port Range, and VLAN, etc. Port-based Issuing ACL. |
| ACL based on port and VLAN |
| Безопасность |
User hierarchical management and password protection |
| SSH 2.0,SSL,Port isolation,ARP message speed limit |
| Контроль широковещательного шторма, резервное копирование баз данных |
| IEEE802.1X & MAC address authentication |
| Mac black holes,IP source protection |
| AAA & RADIUS,MAC learning limit |
| Проверка ARP, Anti-DoS |
| IP-MAC-VLAN-Port binding |
| DHCP |
DHCP Client,DHCP Snooping,DHCP Server,DHCP Relay |
| Управление |
Console/AUX Modem/Telnet/SSH2.0 CLI |
| Web Management (HTTPS) |
| Download & Management on FTP, TFTP, Xmodem, SFTP,SNMP V1/V2C/V3 |
| One-key recovery |
| NTP,System work log,Ping Test |
| Cable Diagnose,LLDP |
| CPU instant utilization status view |
| DG NMS - Smart Network Management System Platform (LLDP+SNMP) |
| Системные требования |
Web browser: Mozilla Firefox 2.5 or higher, Google browser chrome V42 or higher, Microsoft Internet Explorer10 or later; |
| Category 5 Ethernet network cable |
| TCP/IP, network adapter, and network operating system (such as Microsoft Windows, Linux, or Mac OS X) installed on each computer in a network |
