Производитель: Digicom

Описание:

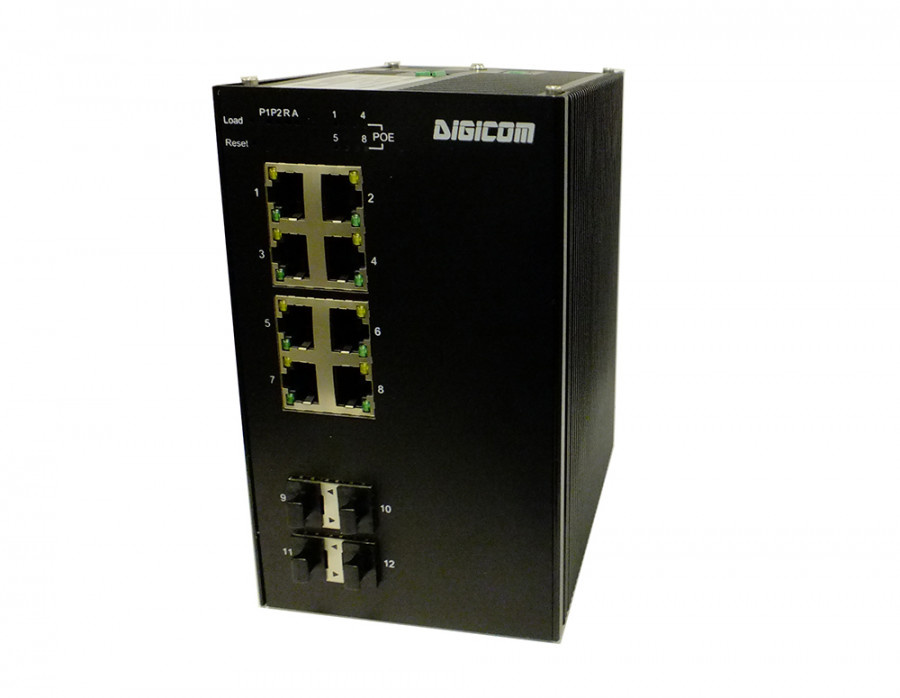

Управляемый 12-ти портовый коммутатор L2 с PoE: 4 Gigabit SFP + 8х10/100/1000M RJ45 с PoE+ (30 Вт), питание AC220В

DG-IES2512MP  – управляемый 12 портовый промышленный PoE коммутатор 2 уровня на DIN-рельс, предназначенный для применения в качестве коммутатора доступа в опорной сети передачи данных. Имеет 8 портов 10/100/1000Base-T(X) RJ45  с поддержкой PoE (IEEE 802.3af/at) и 4 слота 10/100/1000Base-F(X) uplink SFP. Высокая производительность процессора, прочный корпус c пассивным охлаждением, защита от перегрузки, скачков напряжения и высокого электромагнитного излучения позволяет устройству работать в жестких промышленных условиях. Данный коммутатор имеет улучшенные более интеллектуальные функции, необходимые для повышения доступности критически важных бизнес-приложений, защиты конфиденциальной информации и оптимизации пропускной способности сети для более эффективной доставки информации и приложений. Он обеспечивает идеальное сочетание доступности и возможностей для сетей начального уровня, малых, корпоративных, а также для промышленных приложений. Идеально подходит для использования в опорной системе передачи данных предприятия в которую интегрированы такие системы как: IP видеонаблюдение, IP-телефония, WIFI доступа и др. беспроводных систем, контроллеров АСУ ТП и т.д. При этом коммутатор имеет защищенный корпус с пассивным охлаждением и питание от сети 220В, что очень удобно для установки практически в любом месте с подключением к существующей системе гарантированногго элетропитания.

Особенности:

Интерфейсы:

  • 8 портов 10/100/1000M RJ45 c PoE (с 1 по 8 порты с поддержкой PoE (IEEE 802.3af/at) до 30Вт)
  • 4 слота 10/100/1000Base-F(X) uplink SFP
  • 1 консольный  порт (115200,N,8,1)

Гигабитные порты доступа

  • Комбинация портов Gigabit Ethernet и uplink портов SFP для удовлетворения сетевых требований различных сценариев;
  • Поддержка неблокирующей переадресации скорости передачи;
  • Поддержка полнодуплексного режима согласно IEEE802.3x и полудуплексного режима на основе Backpressure.

Интеллектуальный источник питания PoE

  • 8 * 10/100 / 1000Base-T портов с RJ45 с PoE согласно IEEE 802.3af/at, с автоопределением устройств,при этом без повреждения устройств не поддерживающих PoE.
  • Приоритетная система для порта PoE (сначала подается питание на порт с высоким уровнем приоритета, когда бюджет мощности недостаточен, что позволяет избежать перегрузки устройства);
  • Управление сетью, вкл/выкл PoE, реализация распределения мощности по портам с PoE, установка приоритетов, просмотр состояния мощности порта, планирование вкл/выкл PoE на портах по времени/ дням недели (по расписанию) и т. д.

Аппаратно-программнные возможности

  • IEEE802.1Q VLAN, гибкое разделение VLAN, голосовая VLAN и конфигурация QinQ;
  • QoS, режим приоритета на основе 802.1P, порт и DSCP, алгоритм планирования очереди, включая EQU, SP, WRR и SP + WRR;
  • ALC, фильтрация пакетов данных посредством настройки правил сопоставления, обработки и по времени, а также обеспечивает гибкий и безопасный контроль доступа;
  • IGMP v1 / v2 / v3 Snooping, MLD v1 / v2 Snooping;
  • Резервирование STP/RSTP/MSTP (<50ms) и (ITU-T G.8032) ERPS(<20мс), DG-Ring (<15 мс);
  • Статическая маршрутизация.

Безопасность

  • Безопасность сети по стандарту IEEE802.1X  / аутентификация устройств подключенных к сети по MAC-адресам;
  • Поддержка аутентификации в соответствие с AAA&RADIUS;
  • Предотвращения атак от неавторизованных пользователей (по MAC-адресам типа blackhole);
  • Поддержка SSH 2, SSL;
  • Поддержка изоляции портов;
  • Ограничение скорости передачи данных ARP;
  • Защита IP адреса источника;
  • Функция обнаружения вторжений по ARP;
  • Защита от аттак DoS;
  • Ограничение большого количества широковещательных пакетов;
  • Механизм резервирования данных хоста;
  • Способность к привязке IP+MAC+VLAN+ порта

Стабильная работа

  • Низкое энергопотребление, пассивное охлаждение без вентилятора, гофрированный корпус из алюминия;
  • Внешний источник питания с резервированием, обеспечивающий стабильную выходную мощность PoE;
  • CCC, CE, FCC, RoHS.
  • Информативная лицевая панель с индикацией состояния устройства через LED (PWR, Link, PoE)

Простое управление и обслуживание

  • Веб-управление, командная строка CLI (консоль, Telnet), SNMP (V1 / V2 / V3);
  • HTTPS, SSLV3 и SSHV1 / V2;
  • RMON, системный журнал, LLDP и статистика трафика портов;
  • Мониторинг процессора, мониторинг памяти, тест Ping и диагностика кабеля
Mодель DG-IES-2512MP
Интерфейсы 8*10/100/1000Base-T PoE портов (Данные/PoE)
4*100/1000 uplink SFP+ слоты
1 консольный порт Micro USB, RS232   TX/RX
Уровень коммутации L2+
POE порты поддержка 1-8 порт IEEE 802.3af/at PoE
Сетевые протоколы IEEE802.3 10Base-T;
IEEE802.3i 10Base-T;
IEEE802.3u 100Base-TX;
IEEE802.3ab 1000Base-T;
IEEE802.3z 1000Base-X
IEEE802.3x
Стандарты PoE  IEEE802.3af/at
Функции Ethernet портов 1-8  10/100/1000BaseT(X) с автоопределением, full/half duplex MDI/MDI-X adaptive
Оптические порты Gigabit SFP слот  (Трансивер SFP не входит в комплект, его необходимо заказывать отдельно, варианты модулей включают одно/многомодовое, одинарное/двойное волокно, LC)
Режим переадресации Хранение и передача
Пропускная способность
Скорость пересылки @ 64 байта 17.856Mpps
MAC 8K
Буферная память 4M
Скорость передачи и дистанция 10BASE-T:Cat3,4,5 UTP(≤100 meter) ;
100BASE-TX: Cat5 or later UTP(≤100 meter)
1000BASE-T:Cat6 or later UTP(≤100 meter)
Характеристики оптических линий Многомод ММ:850nm 0~300M(10G) ,850nm 0~500M (1.25G); одномод SM:1310nm 0~40KM,1550nm 0~120KM.
Клемма для кабеля питания 1/2(+),3/6(-)
Потребление на порт макс/ стандарт 30 Вт /15.4 Вт
Общий бюджет мощности PWR / входное напряжение 240 Вт (88?264VAC)
Бюджет мощности В режиме ожидания <35 Вт; Полная нагрузка <240 Вт
Индикация Питаниеr:PWR(желтый); системная индикацияr:SYS(желтый); сетевая индикация;Link/Act (желтый); PoE r: PoE (зеленый);  SFP  :L/A(зеленый)
Сброс настроек (кнопка) Поддержка одного ключа для восстановления заводских настроек
Питание  Встроенный блок питания 220VAC(88?264VAC)
Рабочая температура и влажность от -40~+70°C; относительная влажность от 5%~90% RH без конденсации
Температура хранения и влажность от -40~+70°C; от 5%~95% RH без конденсации
Габариты (L*W*H) 155*128*95 мм
Вес нетто/ брутто 1,5 кг
Способ монтажа на DIN- рельс
Молниезащита / класс защиты Изоляция портов :4 кВ 8/20 мкс; Класс защиты:IP30
Соответствие CCC;CE mark, commercial;CE/LVD EN60950;FCC Part 15 Class B;RoHS;
Гарантия 3 года
Функции управления
Управление интерфейсами IEEE802.3x flow control (full duplex)
Подавление широковещательного шторма для скорости порта
поддержка ограничения скорости для входящего и автономного трафика сообщений с минимальным размером 64 Кбит / с.
Настройка защиты от превышения диапазона температуры эксплуатации
Energy saving configuration of port EEE Ethernet
PoE управление Лимитом общей мощности источника питания PoE
Распределение выходной мощности PoE на порт, отключить / af / at
Конфигурация приоритета вывода PoE для каждого порта
Отображение рабочего состояния PoE на портах
Задержка включения питания
Планирование вкл/выкл. PoE по времени
Layer 3 функции Поддержка L2+ ,
Поддержка IPV4/IPV6 management
Поддержка мягкой маршрутизации layer3 (слабая трехуровневая),
Поддержка разных сегментов сети, связь между разными VLAN
Поддержка static routing / default routing 128, 1024 ARP software forwarding
VLAN Поддержка VLAN на основе портов (4K), IEEE802.1q
Поддержка VLAN на основе протокола
Поддержка трех типов конфигурации портов Access, Trunk, Hybrid
Поддержка конфигурации QinQ
Поддержка VLAN на основе порта (4K), IEEE802.1q
Поддержка протокола VLAN
Поддержка доступа, Магистраль, Гибридный три типа конфигурации порта
Поддержка конфигурации QinQ
Агрегация портов Поддержка LACP
Поддержка статической полимеризации
Поддержка 8 крупнейших групп агрегации, каждая группа агрегации поддерживает 8 портов.
Spanning Tree STP (IEEE802.1d)
RSTP (IEEE802.1w)
MSTP (IEEE802.1s)
Промышленный кольцевой сетевой протокол Поддержка G.8032 (ERPS), поддержка не более 255 циклов и поддержка 1024 устройств на кольцо.
Время самовосстановления кольцевой сети составляет менее 20 мс
Multicast Поддержка IGMP Snooping V1 / V2 и поддержка максимум 1024 групп многоадресной рассылки.
Поддержка механизма быстрого ухода пользователя
Поддержка MLD Snooping V1 / V2
Поддержка многоадресной VLAN
Образ Двунаправленное зеркалирование трафика с поддержкой основного порта
Качество обслуживания (QoS) Diff-Serv QoS
Количество очередей на порт 8
Поддержка сопоставления приоритетов 802.1p / DSCP
Поддержка механизма планирования очередей (SP, WRR, SP + WRR)
Приоритетный тег Mark / Remark
Потоковая фильтрация пакетов
Поддержка потокового перенаправления
Ограничение скорости потока
Списки контроля доступа (ACL) Поддержка функции фильтрации пакетов L2-L4, может соответствовать первым 80 байтам сообщения, предоставлять на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа протокола IP, порта TCP / UDP, TCP / UDP диапазон портов, VLAN и др. определение ACL.
Поддержка ACL на основе порта и VLAN
Безопасность Поддержка управления оценками пользователей и защита паролем
Поддержка аутентификации IEEE802.1X / централизованная аутентификация по MAC-адресу
Поддержка аутентификации AAA и RADIUS
Поддержите количество ограничений изучения MAC-адреса
Поддержка MAC-адреса black hole (черной дыры)
Поддержка SSH 2 для обеспечения безопасных паролей для входа пользователя.
Поддержка SSL для обеспечения безопасности передачи данных
Поддержка изоляции портов
Поддержка функции ограничения скорости сообщения ARP
Поддержка защиты IP-адреса источника
Поддержка функции обнаружения вторжений ARP
Поддержка против DoS-атак
Поддержка порта широковещательного сообщения подавления
Поддержка механизма резервного копирования данных хоста
Возможности связывания портов IP + MAC + VLAN +
DHCP Поддержка DHCP Client
Поддержка DHCP Snooping
Поддержка DHCP Serve
Поддержка DHCP Relay
Управление и обслуживание Поддержка Console/AUX Modem/Telnet/SSH2.0 CLI command line configuration
Support WEB network management (HTTPS)
Поддержка FTP, TFTP, Xmodem, SFTP file download management
Поддержка SNMP V1/V2C/V3
Поддержка one bond reduction
Синхронизация NTP
Поддерживает формирование журнала событий
Обнаружение Ping detection
Поддержка мониторинга состояния кабельной линии
Поддержка CPU мгновенный просмотр статуса (instant utilization status view)
Поддержка протокола обнаружения канального уровня LLDP
Поддержка ПО централизованного мониторинга и управления NMS
Управление черех консольный порт / AUX модем / Telnet / SSH2.0 CLI командной строки
Поддержка WEB-управления сетью (HTTPS)
Поддержка FTP, TFTP, Xmodem, SFTP управления загрузкой файлов
Поддержка SNMP V1 / V2C / V3
Поддержка one bond reduction
Синхронизация NTP
Создание журнала событий
Обнаружение поддержки Ping
Поддержка определения состояния кабеля
Поддержка просмотра статуса мгновенного использования процессора
Поддержка протокола обнаружения канального уровня LLDP
Централизованное управление через специализированное ПО NMS
Системные требования Web браузер: Mozilla Firefox 2.5 или более поздней версии, браузер Google Chrome версии 42 или более поздней версии, Microsoft Internet Explorer 10 или более поздней версии;
Кабель связи олжен соответствовать Cat5e;
TCP / IP, сетевой адаптер и сетевая операционная система (Microsoft Windows, Linux или Mac OS X) установлены на каждом компьютере в сети .;

Модель

Описание

DG-IES-2512MP-4GX8GEP-HV

Управляемый коммутатор L2+, 8 х 10/100/1000Base-T RJ45 с PoE (до 30 Вт на порт) + 4 х 100/1000Base-X uplink SFP слота , питание 220В, рабочая температура -40~+70°C, общий бюджет мощности 200 Вт.
