DG-IPS33168PFM-8GX
Производитель: Digicom
Описание:

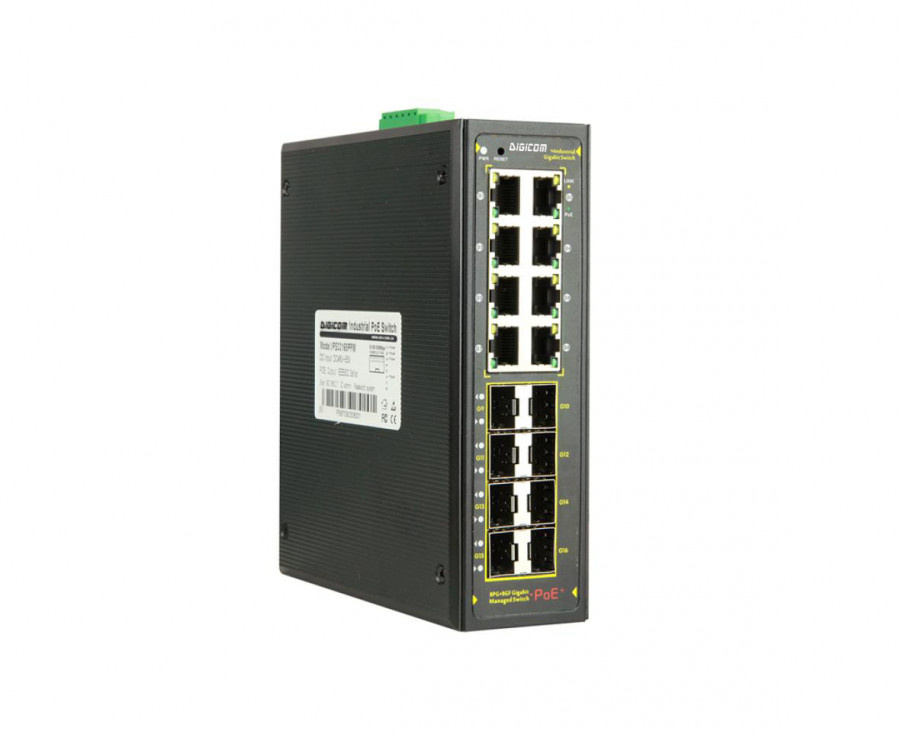

Управляемый 16-ти портовый коммутатор L2+ с PoE: 8x10/100/1000M RJ45 с PoE 1-8 + 8x1G SFP
DG-IPS33168PFM - серия 16-ти портовых управляемых коммутаторов 2-го уровня специально для промышленного применения. Имеет 8 х 10/100/1000M RJ45 портов Gigabit Ethernet и 8*100/1G uplink SFP слота. Порты 1-8 поддерживают IEEE 802.3af/at PoE+, два источника питания DC . Имеющиеся конфигурации позволяют выбрать подходящую модель с реальными потребностями. Металлический корпус обеспечивает стабильную работу в тяжелых условиях эксплуатации, таких как вибрация, удары, пыль, грязь электромагнитные помехи. Данный коммутатор рекомендуется для применения в промышленной автоматизации, системах видеонаблюдения и т.д
Особенности:
Интерфейсы:
- 8 портов 10/100/1000M RJ45 (с 1 по 8 порты с поддержкой PoE (IEEE 802.3af/at) до 30Вт);
- 8 слотов 100/1G SFP;
- 1 консольный порт RS232 (115200,N,8,1);
Гигабитные порты доступа и 1G uplink порты
- Комбинация портов Gigabit Ethernet и uplink портов SFP 1G для удовлетворения сетевых требований различных сценариев;
- Поддержка неблокирующей переадресации скорости передачи;
- Поддержка полнодуплексного режима согласно IEEE802.3x и полудуплексного режима на основе Backpressure.
Интеллектуальный источник питания PoE
- 8 * 10/100 / 1000Base-T портов с RJ45 с PoE согласно IEEE 802.3af/at, с автоопределением устройств,при этом без повреждения устройств не поддерживающих PoE;
- Приоритетная система для порта PoE (сначала подается питание на порт с высоким уровнем приоритета, когда бюджет мощности недостаточен, что позволяет избежать перегрузки устройства);
- Управление сетью, вкл/выкл PoE, реализация распределения мощности по портам с PoE, установка приоритетов, просмотр состояния мощности порта, планирование вкл/выкл PoE на портах по времени/ дням недели (по расписанию) и т. д.
Аппаратно-программнные возможности
- IEEE802.1Q VLAN, гибкое разделение VLAN, голосовая VLAN и конфигурация QinQ;
- QoS, режим приоритета на основе 802.1P, порт и DSCP, алгоритм планирования очереди, включая EQU, SP, WRR и SP + WRR;
- ALC, фильтрация пакетов данных посредством настройки правил сопоставления, обработки и по времени, а также обеспечивает гибкий и безопасный контроль доступа;
- IGMP V1 / V2 и IGMP Snooping;
- Резервирование STP/RSTP/MSTP (<50ms) и (ITU-T G.8032) ERPS(<20ms);
- Статическая и динамическая агрегация.
Безопасность
- Безопасность сети по стандарту IEEE802.1X / аутентификация устройств подключенных к сети по MAC-адресам;
- Поддержка аутентификации в соответствие с AAA&RADIUS;
- Предотвращения атак от неавторизованных пользователей (по MAC-адресам типа blackhole);
- Поддержка SSH 2, SSL;
- Поддержка изоляции портов;
- Ограничение скорости передачи данных ARP;
- Защита IP адреса источника;
- Функция обнаружения вторжений по ARP;
- Защита от аттак DoS;
- Ограничение большого количества широковещательных пакетов;
- Механизм резервирования данных хоста;
- Способность к привязке IP+MAC+VLAN+ порта
Стабильная работа
- Низкое энергопотребление, пассивное охлаждение без вентилятора, гофрированный корпус из алюминия;
- Внешний источник питания с резервированием, обеспечивающий стабильную выходную мощность PoE;
- CCC, CE, FCC, RoHS.
- Информативная лицевая панель с индикацией состояния устройства через LED (PWR, Link, PoE)
Простое управление и обслуживание
- Веб-управление, командная строка CLI (консоль, Telnet), SNMP (V1 / V2 / V3);
- HTTPS, SSLV3 и SSHV1 / V2;
- RMON, системный журнал, LLDP и статистика трафика портов;
- Мониторинг процессора, мониторинг памяти, тест Ping и диагностика кабеля
| Модель | DG-IPS33168PFM-8GX | DG-IPS33168PFM-8GX-at |
| Интерфейсы | 8*10/100/1000M PoE (RJ45); | |
| 8*100/1000M uplink SFP; | ||
| 1*консольный порт RS232 (115200,N,8,1); | ||
| Клемма питания 6 pin phoenix terminal (2 х V+, V-) | ||
| PoE порты | 1-8 порты поддерживают POE IEEE802.3af/at | |
| Сетевые протоколы | IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; | |
| IEEE802.3u 100Base-TX; | ||
| IEEE802.3ab 1000Base-T; | ||
| IEEE802.3z 1000Base-X; | ||
| IEEE802.3x | ||
| PoE стандарт | IEEE802.3af/at | |
| Ethernet порты | порты поддерживают 10/100/1000BaseT (X) автопереключение скорости передачи, MDI/MDI-X | |
| SFP слоты | слот SFP со скоростью до 2,5G | |
| Режим передачи (Forwarding Mode) | Коммутация с промежуточным накоплением Store and Forward(Full Wire Speed) | |
| Switching Capacity | 256Gbps | |
| Forwarding Rate@64byte (Пропускная способность) | 23.81Mpps | |
| Таблица MAC | 8K | |
| Буфер пакетов | 6M | |
| Jumbo Frame | 9.6K | |
| Дистанция передачи по медным линиям связи | 10BASE-T: Cat3,4,5 UTP(≤100 meter) | |
| 100BASE-TX: Cat5 or later UTP(≤100 meter) | ||
| 1000BASE-T: Cat5e or later UTP(≤100 meter) | ||
| Дистанция передачи по ВОЛС | Многомод:850nm / 0~550M, Одномод:1310nm / 0~40KM,1550nm / 0~120KM. | |
| Распиновка клеммы питания | Стандартная: 1/2 (+), 3/6 (-) | |
| MAX потребление на порт | 30Вт/15.4Вт | 30Вт/30Вт |
| Бюджет мощности / входное напряжение | 120W (48-57VDC) | 240W (50-57VDC) |
| Потребление | В режиме Standby < 10 Вт; При полной нагрузке < 120 Вт | В режиме Standby < 12 Вт; При полной нагрузке < 240 Вт |
| LED индикация | Питание:PWR(зеленый); система:SYS(зеленый); сеть : Link(желтый); Оптические порты: L/A(зеленый). PoE индикатор: PoE (зеленый). | |
| Источник питания | Не входит в комплект | |
| Рабочая температура/ Влажность | -40~+80°C;5%~90% RH (без конденсации) | |
| Температура хранения/ Влажность | -40~+85°C;5%~95% RH (без конденсации) | |
| Габаритные размеры | 165*148*54 мм. | |
| Вес нетто/ брутто | <1.2 кг / <1.5 кг | |
| Промышленные стандарты | Lightning protection: 6KV 8/20us;Protection level: IP40 | |
| IEC61000-4-2(ESD):±8kV contact discharge,±15kV air discharge | ||
| IEC61000-4-3(RS):10V/m(80~1000MHz) | ||
| IEC61000-4-4(EFT): power cable:±4kV; data cable:±2kV | ||
| IEC61000-4-5(Surge):power cable:CM±4kV/DM±2kV; data cable:±4kV | ||
| IEC61000-4-6(radio frequency transmission):10V(150kHz~80MHz) | ||
| IEC61000-4-8(power frequency magnetic field):100A/m;1000A/m ,1s to 3s | ||
| IEC61000-4-9(pulsed magnet field):1000A/m | ||
| IEC61000-4-10(damped oscillation):30A/m 1MHz | ||
| IEC61000-4-12/18(shockwave):CM 2.5kV,DM 1kV | ||
| IEC61000-4-16(common-mode transmission):30V; 300V,1s | ||
| FCC Part 15/CISPR22(EN55022):Class A | ||
| IEC61000-6-2(Common Industrial Standard) | ||
| Мехенические характеристики | IEC60068-2-6 (виброустойчивочть) | |
| IEC60068-2-27 (антишок) | ||
| IEC60068-2-32 (свободное падение) | ||
| Сертификация | CCC;CE; CE/LVD EN60950;FCC Part 15 Class B; RoHS; | |
| Гарантия | 5 лет (расширенная гарантия) | |
| Функциональные возможности | ||
| Порты | Поддержка IEEE802.3x flow control (full duplex) | |
| Контроль широковещательного шторма на основе скорости передачи порта | ||
| Ограничение скорости для входящего и автономного трафика сообщений с минимальным размером 64 Кбит / с. | ||
| Защита от перегрева порта | ||
| Режим сохранения энергии (низкое энергопотребление) | ||
| Управление PoE | Ограничение мощности PoE порта | |
| Возможность управлением мощности af/at | ||
| Возможность установки приоритета PoE порта | ||
| Контроль статуса работы PoE на каждый порт | ||
| Поддержка power delay start | ||
| Возможность установки задержки питания порта PoE | ||
| Функции Layer 3 | Поддержка L2+ Layer 3 soft routing forwarding, non-linear speed | |
| Поддержка статической маршрутизации/ default routing 128, 1024 ARP software forwarding | ||
| VLAN | Поддержка на базе VLAN (4K), IEEE802.1q | |
| Поддержка протокола VLAN | ||
| 3 типа конфигурации портов Access, Trunk, Hybrid | ||
| Поддержка Q-in-Q конфигурации | ||
| Агрегация портов | Поддержка LACP | |
| Поддержка статической полимеризации | ||
| Поддержка 8 крупнейших групп агрегации, каждая группа агрегации поддерживает 8 портов | ||
| Spanning Tree | STP (IEEE802.1d) | |
| RSTP (IEEE802.1w) | ||
| MSTP (IEEE802.1s) | ||
| Промыщленный протокол колцевово резервирования | Поддержка G.8032 (ERPS), максимум 250 устройств в кольце и 250 колец | |
| Время самовосстановления кольцевой связи составляет менее 20 мс | ||
| Multicast | Поддержка IGMP Snooping V1/V2 не более 1024 групп многоадресной рассылки. | |
| Функция быстрого отключения пользователя | ||
| Поддержка MLD Snooping V1/V2 | ||
| Поддержка multicast VLAN | ||
| Mirror | Двунаправленное зеркалирование трафика с поддержкой основного порта | |
| QoS | Diff-Serv QoS | |
| Каждый порт поддерживает 8 выходных очередей | ||
| Поддержка 802.1p/DSCP priority mapping | ||
| Поддержка механизма планирования очередей (SP, WRR, SP + WRR) | ||
| Поддержка priority tag Mark/Remark | ||
| Потоковая фильтрация пакетов | ||
| Поддержка потокового перенаправления | ||
| Ограничение скорости на основе потока | ||
| ACL | Поддержка функции фильтрации пакетов L2-L4, по первым 80 байтам сообщения, на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа протокола IP, формату TCP / UDP, TCP / UDP , VLAN и др. Определение ACL | |
| Поддержка ACL на основе порта и VLAN | ||
| Сетевая безопасность | Безопасность сети по стандарту IEEE802.1X / аутентификация устройств подключенных к сети по MAC-адресам; | |
| Поддержка аутентификации в соответствие с AAA&RADIUS; | ||
| Предотвращения атак от неавторизованных пользователей (по MAC-адресам типа blackhole); | ||
| Поддержка SSH 2, SSL; | ||
| Поддержка изоляции портов; | ||
| Ограничение скорости передачи данных ARP; | ||
| Защита IP адреса источника; | ||
| Функция обнаружения вторжений по ARP; | ||
| Защита от аттак DoS; | ||
| Ограничение большого количества широковещательных пакетов; | ||
| Механизм резервирования данных хоста; | ||
| Способность к привязке IP+MAC+VLAN+ порта | ||
| DHCP | Поддержка DHCP Client | |
| Поддержка DHCP Snooping | ||
| Поддержка DHCP Server | ||
| Поддержка DHCP Relay | ||
| Управление и обслуживание | Управление через Console/AUX Modem/Telnet/SSH2.0 CLI command line configuration | |
| Через WEB network management (HTTPS) | ||
| Поддержка FTP, TFTP, Xmodem, SFTP file download management | ||
| Через SNMP V1/V2C/V3 | ||
| Поддержка one bond reduction | ||
| Сихронизация NTP clock | ||
| Журнал работы системы поддержки | ||
| Поддержка Ping detection | ||
| Поддержка cable state detection | ||
| Мнгновенный просмотр состояния использования процессора CPU | ||
| Протокол обнаружения канального уровня LLDP | ||
| Интеллектуальный центр управления через ПО DG NMS (LLDP+SNMP) | ||
| Системные требования | Кабель Ethernet Cat. 5 Веб браузер: Mozilla Firefox 2.5 и выше, Google browser chrome V42 и выше, Microsoft Internet Explorer 10 и более поздние версии; TCP/IP, network adapter, and network operating system (such as Microsoft Windows, Linux, or Mac OS X) installed on each computer in a network |
|
| Модель | Описание |
| DG-IPS33168PFM-8GX | Управляемый промышленный коммутатор L2+: 8* 10/100/1000M RJ45 портов с поддержкой IEEE 802.3af/at PoE, 8*10/100/1000M SFP слота, бюджет мощности 120Вт |
| DG-IPS33168PFM-at-8GX | Управляемый промышленный коммутатор L2+: 8* 10/100/1000M RJ45 портов с поддержкой IEEE 802.3af/at PoE, 8*10/100/1000M SFP слота, бюджет мощности 240Вт |
