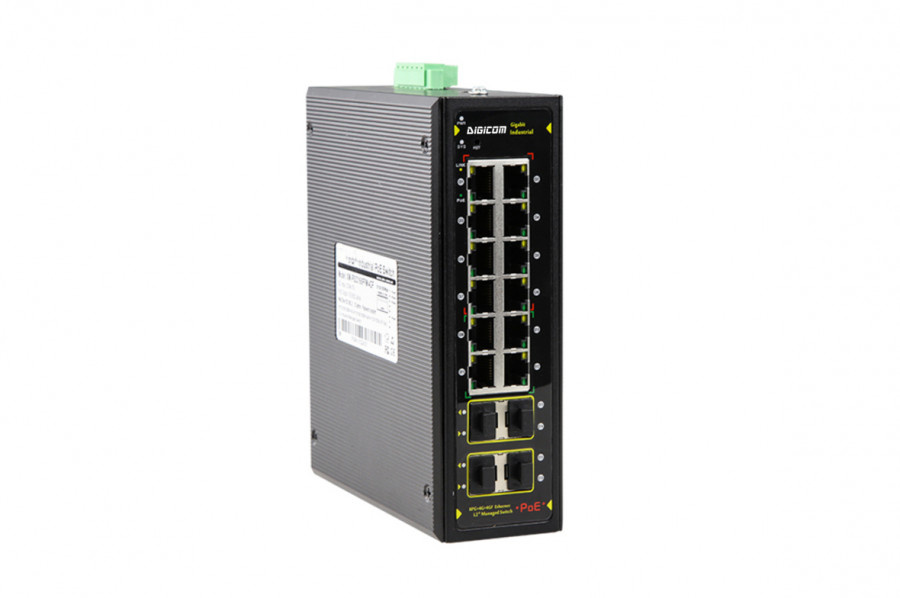

DG-IPS33168PFM-4GX
Производитель: Digicom
Описание:
Управляемый 16-ти портовый коммутатор L2+ с PoE: 12x10/100/1000M RJ45 (PoE 1-8) + 4x1G SFP
DG-IPS33168PFM - серия 16-ти портовых управляемых коммутаторов 2-го уровня специально для промышленного применения. Имеет 12 х 10/100/1000M RJ45 портов Gigabit Ethernet и 4*100/1G uplink SFP слота. Порты 1-8 поддерживают IEEE 802.3af/at PoE+, два источника питания DC . Имеющиеся конфигурации позволяют выбрать подходящую модель с реальными потребностями. Металлический корпус обеспечивает стабильную работу в тяжелых условиях эксплуатации, таких как вибрация, удары, пыль, грязь электромагнитные помехи. Данный коммутатор рекомендуется для применения в промышленной автоматизации, системах видеонаблюдения и т.д
Особенности:
Интерфейсы:
- 12 портов 10/100/1000M RJ45 (с 1 по 8 порты с поддержкой PoE (IEEE 802.3af/at) до 30Вт);
- 4 слота 100/1G SFP;
- 1 консольный порт RS232 (115200,N,8,1);
Гигабитные порты доступа и 1G uplink порты
- Комбинация портов Gigabit Ethernet и uplink портов 100M/1G SFP для удовлетворения сетевых требований различных сценариев;
- Поддержка неблокирующей переадресации скорости передачи;
- Поддержка полнодуплексного режима согласно IEEE802.3x и полудуплексного режима на основе Backpressure.
Интеллектуальный источник питания PoE
- 8 * 10/100/1000Base-T портов с RJ45 с PoE согласно IEEE 802.3af/at, с автоопределением устройств,при этом без повреждения устройств не поддерживающих PoE;
- Приоритетная система для порта PoE (сначала подается питание на порт с высоким уровнем приоритета, когда бюджет мощности недостаточен, что позволяет избежать перегрузки устройства);
- Управление сетью, вкл/выкл PoE, реализация распределения мощности по портам с PoE, установка приоритетов, просмотр состояния мощности порта, планирование вкл/выкл PoE на портах по времени/ дням недели (по расписанию) и т. д.
Аппаратно-программнные возможности
- IEEE802.1Q VLAN, гибкое разделение VLAN, голосовая VLAN и конфигурация QinQ;
- QoS, режим приоритета на основе 802.1P, порт и DSCP, алгоритм планирования очереди, включая EQU, SP, WRR и SP + WRR;
- ALC, фильтрация пакетов данных посредством настройки правил сопоставления, обработки и по времени, а также обеспечивает гибкий и безопасный контроль доступа;
- IGMP V1 / V2 и IGMP Snooping;
- Резервирование STP/RSTP/MSTP (<50ms) и (ITU-T G.8032) ERPS(<20ms);
- Статическая и динамическая агрегация.
Безопасность
- Безопасность сети по стандарту IEEE802.1X / аутентификация устройств подключенных к сети по MAC-адресам;
- Поддержка аутентификации в соответствие с AAA&RADIUS;
- Предотвращения атак от неавторизованных пользователей (по MAC-адресам типа blackhole);
- Поддержка SSH 2, SSL;
- Поддержка изоляции портов;
- Ограничение скорости передачи данных ARP;
- Защита IP адреса источника;
- Функция обнаружения вторжений по ARP;
- Защита от аттак DoS;
- Ограничение большого количества широковещательных пакетов;
- Механизм резервирования данных хоста;
- Способность к привязке IP+MAC+VLAN+ порта
Стабильная работа
- Низкое энергопотребление, пассивное охлаждение без вентилятора, гофрированный корпус из алюминия;
- Внешний источник питания с резервированием, обеспечивающий стабильную выходную мощность PoE;
- CCC, CE, FCC, RoHS.
- Информативная лицевая панель с индикацией состояния устройства через LED (PWR, Link, PoE)
Простое управление и обслуживание
- Веб-управление, командная строка CLI (консоль, Telnet), SNMP (V1 / V2 / V3);
- HTTPS, SSLV3 и SSHV1 / V2;
- RMON, системный журнал, LLDP и статистика трафика портов;
- Мониторинг процессора, мониторинг памяти, тест Ping и диагностика кабеля
|
Модель |
DG-IPS33168PFM-4GX |
DG-IPS33168PFM-4GX-at |
|
Интерфейсы |
8*10/100/1000M PoE (RJ45); |
|
|
4*10/100/1000M (RJ45); |
||
|
4*10/100/1000M uplink SFP; |
||
|
1*консольный порт RS232 (115200,N,8,1); |
||
|
Клемма питания 6 pin phoenix terminal (2 х V+, V-) |
||
|
PoE порты |
1-8 порты поддерживают POE IEEE802.3af/at |
|
|
Сетевые протоколы |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; |
|
|
IEEE802.3u 100Base-TX; |
||
|
IEEE802.3ab 1000Base-T; |
||
|
IEEE802.3z 1000Base-X; |
||
|
IEEE802.3ae 10GBase-LR/SR |
||
|
IEEE802.3x |
||
|
PoE стандарт |
IEEE802.3af/at |
|
|
Ethernet порты |
1-12 порты поддерживают 10/100/1000BaseT (X) автопереключение скорости передачи, MDI/MDI-X |
|
|
SFP слоты |
слот SFP со скоростью до 2,5G |
|
|
Режим передачи (Forwarding Mode) |
Коммутация с промежуточным накоплением Store and Forward(Full Wire Speed) |
|
|
Switching Capacity |
256Gbps |
|
|
Forwarding Rate@64byte (Пропускная способность) |
23.8Mpps |
|
|
Таблица MAC |
8K |
|
|
Буфер пакетов |
6M |
|
|
Jumbo Frame |
9.6K |
|
|
Дистанция передачи по медным линиям связи |
10BASE-T: Cat3,4,5 UTP(≤100 meter) |
|
|
100BASE-TX: Cat5 or later UTP(≤100 meter) |
||
|
1000BASE-T: Cat5e or later UTP(≤100 meter) |
||
|
Дистанция передачи по ВОЛС |
Многомод:850nm / 0~550M, Одномод:1310nm / 0~40KM,1550nm / 0~120KM. |
|
|
Распиновка клеммы питания |
Стандартная: 1/2 (+), 3/6 (-) |
|
|
MAX потребление на порт |
30Вт/15.4Вт |
30Вт/30Вт |
|
Бюджет мощности / входное напряжение |
120W (48-57VDC) |
240W (50-57VDC) |
|
Потребление |
В режиме Standby < 15 Вт; При полной нагрузке < 120 Вт |
В режиме Standby < 16 Вт; При полной нагрузке < 240 Вт |
|
LED индикация |
Питание:PWR(зеленый); система:SYS(зеленый); сеть : Link(желтый); Оптические порты: L/A(зеленый). PoE индикатор: PoE (зеленый). |
|
|
Источник питания |
Не входит в комплект |
|
|
Рабочая температура/ Влажность |
-40~+80°C;5%~90% RH (без конденсации) |
|
|
Температура хранения/ Влажность |
-40~+85°C;5%~95% RH (без конденсации) |
|
|
Габаритные размеры |
165*148*54 мм. |
|
|
Вес нетто/ брутто |
<1.2 кг / <1.5 кг |
|
|
Промышленные стандарты |
Lightning protection: 6KV 8/20us;Protection level: IP40 |
|
|
IEC61000-4-2(ESD):±8kV contact discharge,±15kV air discharge |
||
|
IEC61000-4-3(RS):10V/m(80~1000MHz) |
||
|
IEC61000-4-4(EFT): power cable:±4kV; data cable:±2kV |
||
|
IEC61000-4-5(Surge):power cable:CM±4kV/DM±2kV; data cable:±4kV |
||
|
IEC61000-4-6(radio frequency transmission):10V(150kHz~80MHz) |
||
|
IEC61000-4-8(power frequency magnetic field):100A/m;1000A/m ,1s to 3s |
||
|
IEC61000-4-9(pulsed magnet field):1000A/m |
||
|
IEC61000-4-10(damped oscillation):30A/m 1MHz |
||
|
IEC61000-4-12/18(shockwave):CM 2.5kV,DM 1kV |
||
|
IEC61000-4-16(common-mode transmission):30V; 300V,1s |
||
|
FCC Part 15/CISPR22(EN55022):Class A |
||
|
IEC61000-6-2(Common Industrial Standard) |
||
|
Механические характеристики |
IEC60068-2-6 (виброустойчивочть) |
|
|
IEC60068-2-27 (антишок) |
||
|
IEC60068-2-32 (свободное падение) |
||
|
Сертификация |
CCC;CE; CE/LVD EN60950;FCC Part 15 Class B; RoHS; |
|
|
Гарантия |
5 лет (расширенная гарантия) |
|
|
Функциональные возможности |
||
|
Порты |
Поддержка IEEE802.3x flow control (full duplex) |
|
|
Контроль широковещательного шторма на основе скорости передачи порта |
||
|
Ограничение скорости для входящего и автономного трафика сообщений с минимальным размером 64 Кбит / с. |
||
|
Защита от перегрева порта |
||
|
Режим сохранения энергии (низкое энергопотребление) |
||
|
Управление PoE |
Ограничение мощности PoE порта |
|
|
Возможность управлением мощности af/at |
||
|
Возможность установки приоритета PoE порта |
||
|
Контроль статуса работы PoE на каждый порт |
||
|
Поддержка power delay start |
||
|
Возможность установки задержки питания порта PoE |
||
|
Функции Layer 3 |
Поддержка L2+ Layer 3 soft routing forwarding, non-linear speed |
|
|
Поддержка статической маршрутизации/ default routing 128, 1024 ARP software forwarding |
||
|
VLAN |
Поддержка на базе VLAN (4K), IEEE802.1q |
|
|
Поддержка протокола VLAN |
||
|
3 типа конфигурации портов Access, Trunk, Hybrid |
||
|
Поддержка Q-in-Q конфигурации |
||
|
Агрегация портов |
Поддержка LACP |
|
|
Поддержка статической полимеризации |
||
|
Поддержка 8 крупнейших групп агрегации, каждая группа агрегации поддерживает 8 портов |
||
|
Spanning Tree |
STP (IEEE802.1d) |
|
|
RSTP (IEEE802.1w) |
||
|
MSTP (IEEE802.1s) |
||
|
Промышленный протокол кольцевого резервирования |
Поддержка G.8032 (ERPS), максимум 250 устройств в кольце и 250 колец |
|
|
Время самовосстановления кольцевой связи составляет менее 20 мс |
||
|
Multicast |
Поддержка IGMP Snooping V1/V2 не более 1024 групп многоадресной рассылки. |
|
|
Функция быстрого отключения пользователя |
||
|
Поддержка MLD Snooping V1/V2 |
||
|
Поддержка multicast VLAN |
||
|
Mirror |
Двунаправленное зеркалирование трафика с поддержкой основного порта |
|
|
QoS |
Diff-Serv QoS |
|
|
Каждый порт поддерживает 8 выходных очередей |
||
|
Поддержка 802.1p/DSCP priority mapping |
||
|
Поддержка механизма планирования очередей (SP, WRR, SP + WRR) |
||
|
Поддержка priority tag Mark/Remark |
||
|
Потоковая фильтрация пакетов |
||
|
Поддержка потокового перенаправления |
||
|
Ограничение скорости на основе потока |
||
|
ACL |
Поддержка функции фильтрации пакетов L2-L4, по первым 80 байтам сообщения, на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа протокола IP, формату TCP / UDP, TCP / UDP , VLAN и др. Определение ACL |
|
|
Поддержка ACL на основе порта и VLAN |
||
|
Сетевая безопасность |
Безопасность сети по стандарту IEEE802.1X / аутентификация устройств подключенных к сети по MAC-адресам; |
|
|
Поддержка аутентификации в соответствие с AAA&RADIUS; |
||
|
Предотвращения атак от неавторизованных пользователей (по MAC-адресам типа blackhole); |
||
|
Поддержка SSH 2, SSL; |
||
|
Поддержка изоляции портов; |
||
|
Ограничение скорости передачи данных ARP; |
||
|
Защита IP адреса источника; |
||
|
Функция обнаружения вторжений по ARP; |
||
|
Защита от атак DoS; |
||
|
Ограничение большого количества широковещательных пакетов; |
||
|
Механизм резервирования данных хоста; |
||
|
Способность к привязке IP+MAC+VLAN+ порта |
||
|
DHCP |
Поддержка DHCP Client |
|
|
Поддержка DHCP Snooping |
||
|
Поддержка DHCP Server |
||
|
Поддержка DHCP Relay |
||
|
Управление и обслуживание |
RFC 1492: TACACS+ |
|
|
Управление через Console/AUX Modem/Telnet/SSH2.0 CLI command line configuration |
||
|
Через WEB network management (HTTPS) |
||
|
Поддержка FTP, TFTP, Xmodem, SFTP file download management |
||
|
Через SNMP V1/V2C/V3 |
||
|
Поддержка one bond reduction |
||
|
Сихронизация NTP clock |
||
|
Журнал работы системы поддержки |
||
|
Поддержка Ping detection |
||
|
Поддержка cable state detection |
||
|
Мгновенный просмотр состояния использования процессора CPU |
||
|
Протокол обнаружения канального уровня LLDP |
||
|
Интеллектуальный центр управления через ПО DG NMS (LLDP+SNMP) |
||
|
Системные требования |
Кабель Ethernet Cat. 5 |
|
| Модель | Описание |
| DG-IPS33168PFM-4GX | Управляемый промышленный коммутатор L2+: 12* 10/100/1000M RJ45 портов, 4*10/100/1000M SFP слота , с 1-8 порты с поддержкой IEEE 802.3af/at PoE, бюджет мощности 120Вт |
| DG-IPS33168PFM-at-4GX | Управляемый промышленный коммутатор L2+: 12* 10/100/1000M RJ45 портов, 4*10/100/1000M SFP слота , с 1-8 порты с поддержкой IEEE 802.3af/at PoE, бюджет мощности 240Вт |
