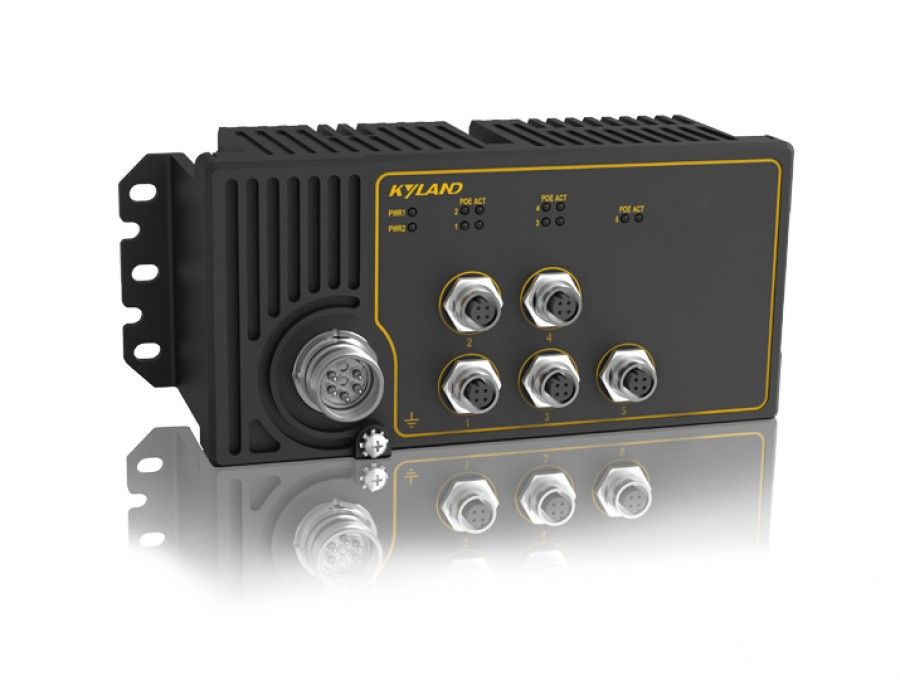

Aquam5S
Неуправляемый коммутатор Aquam5S, специально разработаны для работы при условиях повышенной вибрации, пыли и ударах. Разъемы M12 обеспечивают жесткие, герметичные соединения и гарантируют надежную работу. Имеет 5 100М портов M12 с поддержкой PoE +. Коммутатор классифицируется как источник питания (PSE) и обеспечивает питание IEEE 802.3at PoE + (совместим с IEEE802.3af) при 50 ~ 57VDC (постоянное) PoE с потребляемой мощностью на каждый порт до 30 Вт или 15,4 Вт (IEEE802.3af).
Через коммутатор данной серии можно запитать до 8 устройств, IEEE 802.3at (PDS). Класс защиты IP65 с диапазоном рабочих температур от -40 до 75 ° С. Соответствует EN50155, EN50121, EN55022 Class A & B и FCC CFR47 части 15.. Идеально подходит для работы в решениях со сложными условиями эксплуатации.
Особенности:
- Имеет 5 портов 10/100Base-TX с разъемами M12;
- Поддерживает max 8 портов с 802.3at PoE+ до 30Вт или IEEE802.3af PoE;
- Монтаж на вертикальную поверхность;
- Cоответствует EN50155 & EN50121;
- ЭМС промышленного уровня 4;
- Класс защиты IP65
- Рабочая температура -40 дo +70°C
| Сетевые стандарты | IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX) IEEE 802.3af(PoE) IEEE 802.3at(PoE+) |
| Производительность | MAC Table 16K Packet Buffer 2Mbit Packet Forwarding Rate Aquam8S: 1.2Mpps Aquam5S: 0.7Mpps Switching Delay <10us |
| Интерфейсы | Fast Ethernet Port 10/100Base-T(X)?M12 D-coded connector |
| LED индикация | LEDs on Front Panel Power LED: PWR1,PWR2 Interface LED: Link/ACT PoE LED: ACT |
| Питание | Power Input 24-110VDC?16.8-154VDC? Power Terminal M23 Power Consumption 11.8W@SW(without PD) 140W@MAX(with 80W PD) Overload Protection Support Reverse Connection Protection Support |
| Физические характеристики | Материал корпуса- металл cooling Nature cooling,fanless Класс защиты IP65 Dimensions 238mm×100mm×89.6mm(W×H×D) Вес <1.9Kg Mounting panel mounting |
| Условия окружающей среды | Рабочая температура -40 дo +70°C Температура хранения -40 дo +85°C Относительная влажность 5 дo 95% (без конденсации) |
| Гарантия и наработка на отказ | MTBF 2092908 ч Гарантия производителя 5 лет |
| Approvals | For the latest information, please visit the website of Kyland |
| IПромышленные стандарты | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2 (ESD) ±6kV (contact), ±8kV (air) IEC61000-4-3 (RS) 20V/m (80MHz-2GHz) IEC61000-4-4 (EFT) Power Port: ±2kV; Data Port: ±2kV IEC61000-4-5 (Surge) Power Port: ±1kV/DM, ±2kV/CM IEC61000-4-6 (CS) 10V (150kHz-80MHz) IEC61000-4-8(Power frequency magnetic field)50Hz 100A/m IEC61000-4-9(Pulsed magnetic field )300A/m IEC61000-4-29 (Voltage Short interruptions) 10ms 100% Safety EN60950-1 Machinery IEC61373 (Vibration and Shock) IEC60068-2-32 (Free Fall) |
|
Кодификатор |
Aquam5S-Ports-PS1-PS2 |
|
Обозначение |
Расшифровка кода |
|
Ports - (Порты) |
5P = 5 X 10/100BASE-T(X) M12 PoE port |
|
PS1-PS2 (Питание) |
WV-WV=24-110VDC(16.8-154VDC), с резервированием |
Аксессуары
| Артикул |
Описание |
Примечание |
|
M23-A-5P-F |
Female cable connector with M23, A-Coding, 5 Pin |
Разъем для подкл. питания |
|
M12-D-4P-M |
Male cable connector with M12, D-Coding, 4 Pin |
10/100Base-TX interface Connecto |
