Производитель: Kyland

Описание:

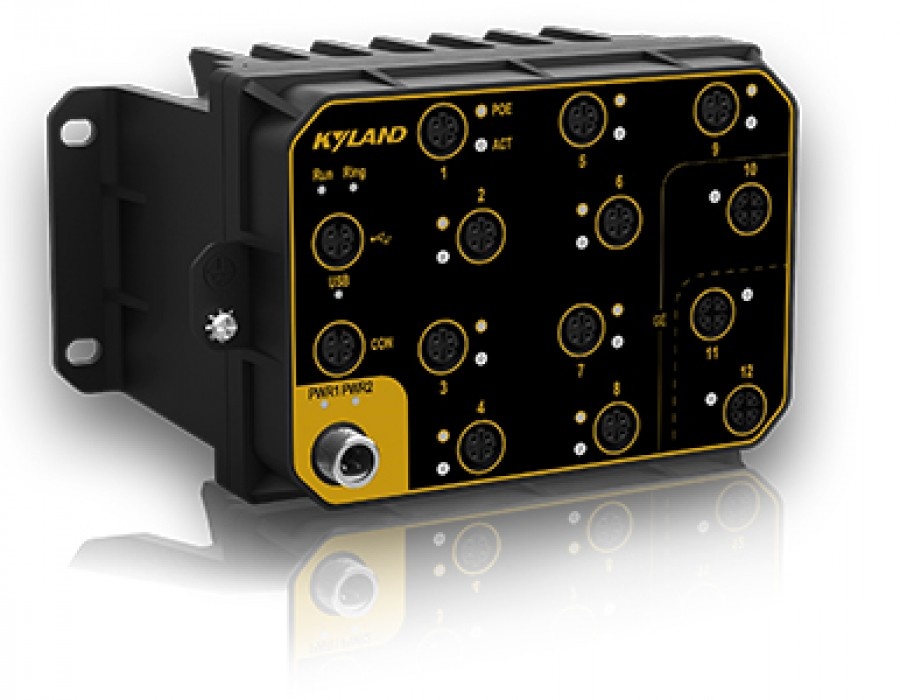

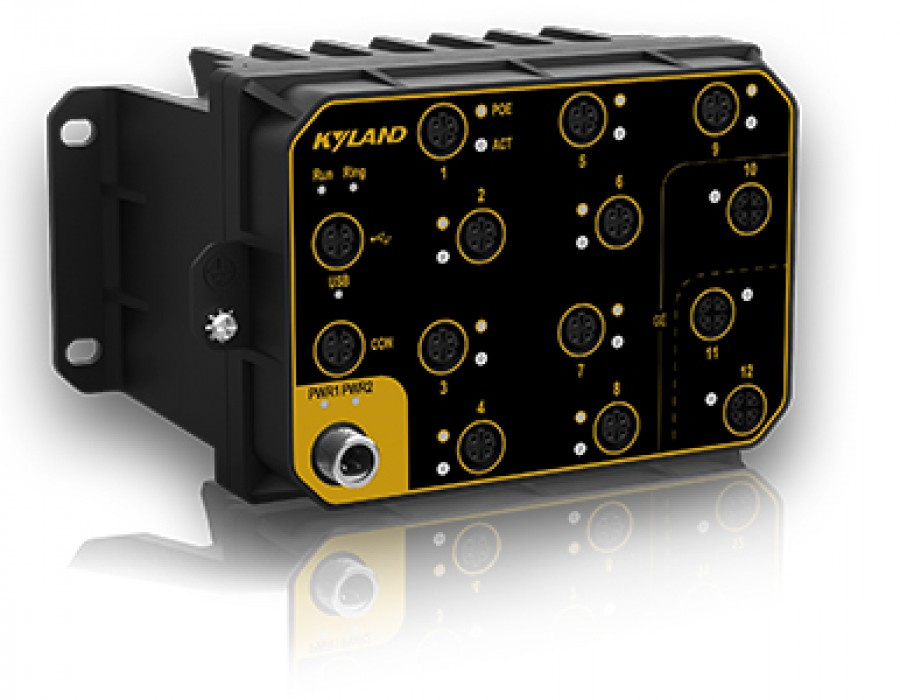

Промышленный коммутатор L3 с PoE: 8+4G/9+3G портов с bypass, EN50155, IP67

Управляемые коммутаторы L3 серии Aquam8512A, специально разработаны для железнодорожной отрасли. Разъемы M12 обеспечивают жесткие, надежные соединения и гарантируют надежную работу при условиях с повышенной вибрации и ударах. Имеет 8 х 100М портов M12 с поддержкой PoE + и  до 4-х  гигабитных портов uplink. Поддерживают DHCP-сервер и DHCP Option 82 с автоматическим определением IP-адресов, а также протоколы резервирования DRP, DT Ring, RSTP Коммутатор классифицируется как источник питания (PSE) и обеспечивает питание IEEE 802.3at PoE + (совместим с IEEE802.3af) при 50 ~ 57VDC  (постоянное) PoE с потребляемой мощностью на каждый порт до 30 Вт или 15,4 Вт (IEEE802.3af).

Через коммутатор данной серии можно запитать до 9  устройств, IEEE 802.3at (PDS). Класс защиты IP67 с диапазоном рабочих температур от -40 до 75 ° С. Соответствуют EN50155, EN50121. Идеально подходит для работы в составе системы управления поездом (видеонаблюдение, оповещение, пожарная сигнализация и тд.), а также в других решениях со сложными условиями эксплуатации.

Особенности:

  • Имеет 3 порта 10/100/1000Base-TX и 9 портов 10/100Base-TX или 4 порта 10/100/1000Base-TX и 8 портов 10/100Base-TX с разъемами M12;
  • Поддерживает max 9 портов с 802.3at PoE+ до 30Вт порт или IEEE802.3af PoE до 15Вт порт;
  • Резервирование: протоколы DRP (время восстановления < 20мс), DT-Ring (время восстановления < 50мс) и RSTP;
  • Поддержка Bypass (Эти устройства защищают сеть от потери функциональности, обеспечивая надёжную связь во время сбоев);
  • Специально разработан для железнодорожного транспорта, совместим с EN50155 & EN50121;
  • ЭМС промышленного уровня 4;
  • Класс защиты IP67
Технические характеристики Сетевые стандарты IEEE 802.3i(10Base-T)
IEEE 802.3u(100Base-TX)
IEEE 802.3ab(1000Base-T)
IEEE 802.3x(Flow control)
IEEE 802.1p(Class of Service)
IEEE 802.1Q(VLAN)
IEEE 802.1s(MATP)
IEEE 802.1w(RSTP)
IEEE 802.1X
IEC 61375-2-5
Производительность Priority Queues 8
Number of VLANs 4K
VLAN ID 1-4093
Number of Multicast Groups 256
Routing Table  8K
MAC Table 16K
Packet Buffer 4Mbit
Packet Forwarding Rate 7.1Mpps
Switching Delay <10us
Интерфейсы Gigabit Port 10/100/1000Base-T(X), M12   connector
Fast Ethernet Port 10/100Base-T(X), M12   connector
Console Port RS232, M12 connector
USB M12 connector
LED индикация LEDs on Front Panel Running LED: Run
Alarm LED: Alarm
Power LED: PWR1,PWR
Interface LED: Link/ACT
POE LED: ACT(POE models only)
Питание и потребление Power Input Non-PoE models: 24VDC, 48VDC, 110VDC
PoE models: 24-110VDC
Power Terminal M12-4pin connector
Power Consumption < 16 W (non-PoE models)
< 80W (PoE models)
Overload Protection Support
Reverse Connection Protection Support
Redundancy Protection Support
Физические характеристики Housing Metal
cooling Nature cooling,fanless
Protection Class IP67
Dimensions 142mm×100mm×110mm(H×W×D)
Weight <2Kg
Mounting panel mounting
Условия окружающей среды Рабочая температура -40 дo +75°C
Температура хранения -40 дo +85°C
Относительная влажность 5 дo 95% (без конденсации)
Гарантия и срок службы MTBF
Гарантия 5 лет
Соответствие  CE(pending),
 LVD(pending),
 EN50155(pending),
 EN50121(pending),
 EN45545(pending)
Информацию о дополнительном тестировании на соответствие можно получить по телефону
Промышленные стандарты EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A
EMS IEC61000-4-2 (ESD) ±6kV (contact), ±8kV (air)
IEC61000-4-3 (RS) 20V/m (80MHz-2GHz)
IEC61000-4-4 (EFT) Power Port: ±2kV; Data Port: ±2kV
IEC61000-4-5 (Surge) Power Port: ±1kV/DM, ±2kV/CM
IEC61000-4-6 (CS) 10V (150kHz-80MHz)
IEC61000-4-8(Power frequency magnetic field)50Hz 100A/m
IEC61000-4-9(Pulsed magnetic field )300A/m
IEC61000-4-29 (Voltage Short interruptions) 10ms 100%
Safety EN60950-1
Machinery  IEC61373 (Vibration and Shock)
IEC60068-2-32 (Free Fall)

Артикул

Aquam8512A-Ports-PS1-PS2

Кодификатор

Обозначение

Ports (Порты)

3GE9T = 3 X 10/100/1000BASE-T(X) M12   port; 9 X 10/100BASE-T(X) M12 port;

4GE8T = 4 X 10/100/1000BASE-T(X) M12 port; 8 X   10/100BASE-T(X) M12 port;

3GE9P = 3 X 10/100/1000BASE-T(X) M12 port; 9 X   10/100BASE-T(X) M12 PoE port;

4GE8P = 4 X 10/100/1000BASE-T(X) M12 port; 8 X   10/100BASE-T(X) M12 PoE port;

9T = 9 X 10/100BASE-T(X) M12 port;

9P = 9 X 10/100BASE-T(X) M12 PoE port; (pending)

Артикул

Aquam8512A-B-Ports-PS1-PS2

B (с Bypass):

4GE models Gigabit   ports support two pair of Bypass function;

3GE models Gigabit ports support a pair of Bypass   function;

Ports (Порты)

3GE9T = 3 X   10/100/1000BASE-T(X) M12 port; 9 X 10/100BASE-T(X) M12 port;

4GE8T = 4 X 10/100/1000BASE-T(X) M12 port; 8 X   10/100BASE-T(X) M12 port;

3GE9P = 3 X 10/100/1000BASE-T(X) M12 port; 9 X   10/100BASE-T(X) M12 PoE port;

4GE8P = 4 X 10/100/1000BASE-T(X) M12 port; 8 X   10/100BASE-T(X) M12 PoE port; (pending)

PS1-PS2 (Питание)

Модели без PoE?

H6-H6=110VDC?50.4-137.5VDC), с резервированием

L14-L14=48VDC?33.6-60VDC), с резервированием

L13-L13=24VDC (16.8-30VDC), с резервированием

Для моделей с PoE?

WV-WV=24-110VDC, с резервированием (pending)
