Производитель: Kyland

Описание:

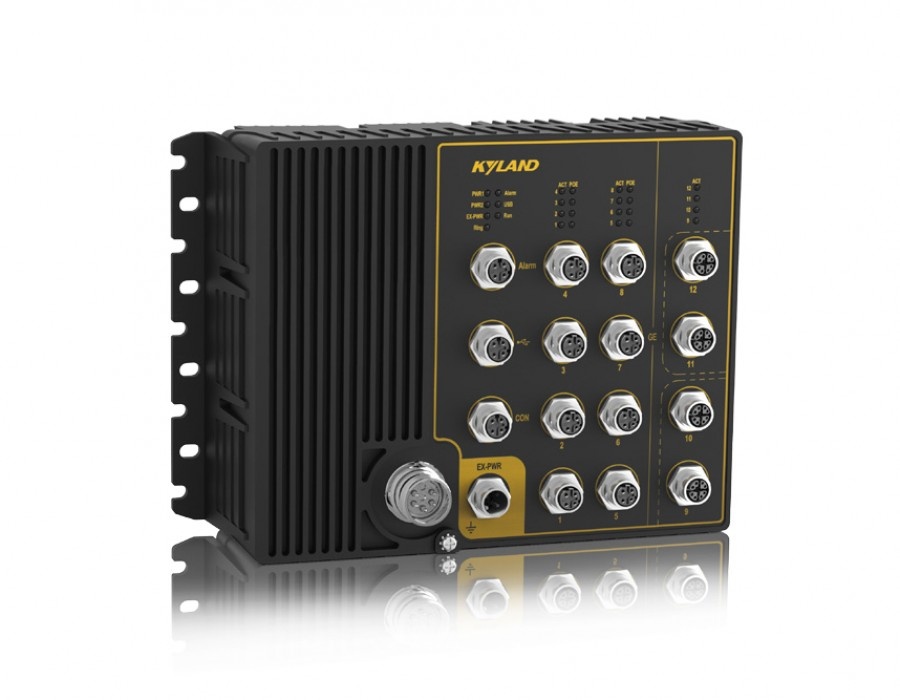

Управляемые коммутаторы L3/L2 с PoE: 4 x 10/100/1000Base-TX + 8 x 10/100Base-TX

Aquam8612/8112 - Промышленные защищенные коммутаторы Layer3 / Layer2 с классом защиты IP65 и с разъемами M12. Соответствуют EN50155, EN50121 и другим стандартам железнодорожного транспорта. Имеют до 12 интерфейсов Fast Ethernet и 4 порта Gigabit Ethernet. Общая потребляемая мощность до 120 Вт PoE / PoE + (IEEE 803.2af, IEEE 802.3at), которая может быть увеличена до 240 Вт с помощью электрически изолированного внешнего источника питания, который доступен отдельно. Различные протоколы резервирования и  безопасности обеспечивают надежную и безопасную передачу данных. Функция пассивного bypass гарантирует, что сеть останется работоспособной даже в нескольких точках отказа. Коммутатор имеет высокую ударную и вибростойкость, защиту от электромагнитных помех и широкий диапазон рабочей температуры от -40 ° C до + 70 ° C.

Диагностика возможна с помощью внутреннего аппаратного самотестирования, различных аварийных сигналов IP / MAC-конфликтов и Syslog. Функции маршрутизации включают Static Routing, Open Shortest Path First (OSPF) и протокол маршрутизации (RIP). Резервирование RSTP, DRP и MRP. Безопасность в соотвествии IEEE 802.1x, Secure Shell (SSH) и аутентификацию через серверы Radius. Данный коммутаторы могут широко использоваться в системах PIS, CCTV  и системах управления поездом, а также в любых др. решениях со сложными условиями эксплуатации (повышенной вибрации, грязь, пыль, электромагнитные излучения).

Особенности:

  • Имеет 4 x 10/100/1000Base-TX c X-coded M12 (X-coded) + 12 x 10/100Base-TX D-coded M12 (D-coded);
  • Общая мощность 120 Вт PoE/PoE+ (IEEE 802.3af/at) при 12 x 10/100Base-TX PoE с питанием 24VDC/110VDC, или 240Вт PoE/PoE+ с питанием 50-54VDC ;
  • Резервирование: протоколы DRP (время восстановления < 20мс), DT-Ring (время восстановления < 50мс) и RSTP;
  • Поддержка Bypass (Эти устройства защищают сеть от потери функциональности, обеспечивая надёжную связь во время сбоев);
  • Соответствие EN50155 & EN50121;
  • ЭМС промышленного уровня 4;
  • Класс защиты IP65
  • Рабочая температура от -40 до 75 ° С
Коммутация Supports static VLAN, Private VLAN
Supports port flow control
Supports speed limit, Broadcast, Multicast, Unknown unicast storm control
Static and dynamic MAC addresses and MAC address aging
Резервирование Supports VRRP
Supports RSTP (Rapid Spanning Tree Protocol)
Supports DRP with recovery time<20ms
Supports MRP (IEC62439-2)
Supports Link Aggregation (LACP, IEEE802.3ad)
Машрутизация Supports Static Routing (L3 Switch only)
Supports OSPF (L3 Switch only)
Supports RIP (L3 Switch only)
Multicast Supports IGMP snooping
Supports GMRP
Supports PIM-SM, PIM-DM
Supports IGMP v2/v3
Сетевая безопасность Supports IEEE 802.1x(authentication and authorization)
Supports HTTPs/SSL
Supports SSH
Supports a local RADIUS server and also the forwarding of an authentication to an external RADIUS server.
Supports TACACS+
Unicast MAC Filtering
Service Quality Supports ACL
Control and limit the data traffic for each port (as well dependent of the protocol)
Supports 802.1p TOS/DiffServ, Supports SP, WRR queue scheduling
Management and Maintenance Supports Console, Telnet, WEB management methods
Supports SNMP Management, SNMPv1/v2c/v3
SNMPv3 supports DES and AES encryption
Supports TCP/UDP, Ping, Trace route
Supports upload/download for software and configuration by FTP/TFTP/SFTP/HTTP/HTTPs
Supports port mirroring and remote mirror port
Supports LLDP and LLDP MIB?802.1ab?
Supports the configuration of a maximum packet size (MTU)
Supports ICMP, ICMP Router Discovery
Диагностика Supports internal hardware self-test,
Supports IP/MAC conflict alarm, power failure alarm, port alarm and ring alarm
Supports Syslog, the maximum size of the log file needs to be specified
IP Management Supports IPv4
Supports DHCP server/option12
Supports Port Security over DHCP
Supports DHCP-relay-agent/option 82
Supports BOOTP/Bootstrap Protocol
DHCP Relay Agent Information Option
DHCP Client
Supports DNS (L3 Switch only)
Supports ARP
Supports NAT, NAPT (L3 Switch only)
Clock management Supports SNTP client
Supports NTP client
Characteristic function Supports bypass power failure bypass function
Supports IEC 61375 (ETB) (L3 Switch only)
Support TTDP, R-NAT (L3 Switch only)
Supports Auto-Backup and Configuration
MIB Public MIB: MIB-II, LLDP MIB, ifXTable, dotldBridge, TTDP MIB, RSTP MIB, IGMP snooping MIB, MRP MIB, DRP MIB
Private MIB: kylandPort, kylandDev, KylandAlarm, Private LLD, kylandUpdate, kylandUpdateCfg, kylandDownloadCfg
Technical Parameter Standard
IEEE 802.3 10BASE-T specification
IEEE 802.3x 10BASE-T full duplex
IEEE 802.3u 100BASE-TX specification
IEEE 802.3ab 1000BASE- T specification
IEEE 802.3af
IEEE802.3at
Производительность Priority Queues 8
Number of VLANs 4K
VLAN ID 1~4094
Number of Multicast Groups IPv4?2K
Routing Table IPv4?4K
MAC Table 32K
Packet Buffer 32Mb
Packet Forwarding Rate 9.5Mpps
Switching Delay <10us
Интерфейсы Gigabit Port 10/100/1000Base-T(X) - M12 X-coded connector
Bypass 4 ports of the switch offer two Bypass function
Fast Ethernet Port 10/100Base-T(X) - M12 D-coded connector
PoE Support IEEE803.2af
Support IEEE802.3at
Console Port RS232 - M12 A-coded connector
Alarm contact M12 A-coded connector
USB M12 A-coded connector
LED LEDs on Front Panel
Running LED: Run
Alarm LED: Alarm
Power LED: PWR1, PWR2
Interface LED: Link/ACT
POE LED: ACT(POE models only)
Power Requirements Power Input 24VDC/110VDC - M23 connector (for switch power supply)
50~54VDC - M12 connector (for additional isolated power supply)
Power Terminal M23 connector
M12 connector for optional external power supply
Power Consumption PoE output: Integrated power supply provides 120W PoE output. Additional 120W can be increased by adding isolated external power supply.
120W@110VDC
80W@24VDC
Overload Protection Support
Reverse Connection Protection Support
Redundancy Protection Support
Физические характеристики Housing Metal
cooling Nature cooling, fanless
Protection Class IP65
Dimensions 189mm×380mm×91.3mm(H×W×D)
Weight 5Kg
Mounting Wall mounting
Условия окружающей среды Operating Temperature -40°C to +70°C
Storage Temperature -40°C to +85°C
Ambient Relative Humidity 5 to 95% (non-condensing)
Гарантия и срок служюы MTBF >300000h (calculation based on Telcordia (Bellcore) SR-332, Issue 2, September 2006)
Гарантия 5 лет
Соответствие CE, EN50155, EN45545
Промышленные стандарты EMI
FCC CFR47 Part 15,EN55022/CISPR22,Class A
EMS
DIN EN 50121 / DIN EN 55022
Fire protection
DIN EN 45545
Safety EN60950-1
Machinery
IEC61373 (Vibration and Shock)
IEC60068-2-32 (Free Fall)
Protection class
IP65 Based on EN 60529
Hazardous Matreial
2002/95/EG of the EU (RoHS)

Артикул

Aquam8X12-B-Ports-PS1-PS2

Кодификатор

Обозначение

X:

1 = Layer 2 Switch

6 = Layer 3 Switch

B:Поддержка Bypass

4x 100M ports support 2 pairs of Bypass function;

4x 1000M ports support 2 pairs of Bypass function for Models with gigabit ports;

Ports

12T = 12x 10/100BASE-T(X) M12 port;

4GE8T = 4x 10/100/1000BASE-T(X) M12 port; 8x 10/100BASE-T(X) M12 port;

4T8P =  4x 10/100BASE-T(X) M12 port; 8x 10/100BASE-T(X) M12 PoE port;

4GE8P= 4x 10/100/1000BASE-T(X) M12 port; 8x 10/100BASE-T(X) M12 PoE port;

PS1-PS2 (Power Supply)

H2-H2=110VDC(77-137.5VDC), redundant power inputs

L13-L13=24VDC(16.8-30VDC), redundant power inputs
