Aquam5G

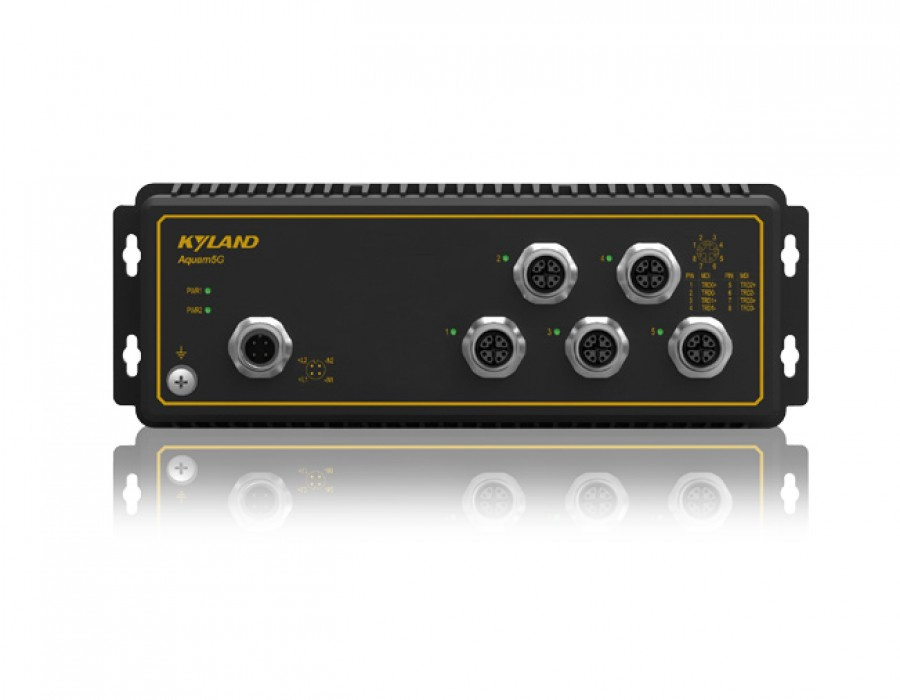

Неуправляемый гигабитный коммутатор Aquam5G, специально разработан для работы при условиях повышенной вибрации, пыли и ударах. Разъемы M12 обеспечивают жесткие, герметичные соединения и гарантируют надежную работу. Имеет 5 1000М портов M12. Класс защиты IP65 с диапазоном рабочих температур от -40 до 75 ° С. Соответствует EN50155, EN50121, EN55022 Class A & B и FCC CFR47 части 15. Идеально подходит для работы в решениях со сложными условиями эксплуатации, особенно в области железнодорожного транспорта и автоматизации, со строгими требованиями к надежности.
Особенности:
- Имеет 5 портов 10/100/1000Base-TX с разъемами M12;
- Монтаж на вертикальную поверхность;
- Cоответствует EN50155 & EN50121;
- ЭМС промышленного уровня 4;
- Класс защиты IP65
- Рабочая температура -40 дo +75°C
| Technical Parameter | Standard IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX) IEEE 802.3ab(1000Base-T) |
| Switch Properties | MAC Table 16K Packet Buffer 2Mbit Packet Forwarding Rate 11.9Mpps Length of Jumbo 10K Bytes Switching Delay <10us |
| Interface | Fast Ethernet Port 10/100/1000Base-T(X)?M12 connector |
| LED | LEDs on Front Panel Power LED: PWR1,PWR2 Interface LED: Link/ACT |
| Power Requirements | Power Input 24VDC(16.8-30VDC) 110VDC(50.4-137.5VDC) Power Terminal M12 Power Consumption 5.6W@24VDC 7.1W@110VDC Overload Protection Support Reverse Connection Protection Support |
| Physical Characteristics | Housing Metal cooling Nature cooling,fanless Protection Class IP65 Dimensions 74mm×220mm×50.9mm(W×H×D) Weight <0.9Kg Mounting panel mounting |
| Environmental Limits | Рабочая температура -40 дo +75°C Storage Temperature -40 to +85°C Ambient Relative Humidity 5 to 95% (non-condensing) |
| Warranty | MTBF 2388722h Warranty Period 5 years |
| Approvals | For the latest information, please visit the website of Kyland |
| Промышленные стандарты | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2 (ESD) ±6kV (contact), ±8kV (air) IEC61000-4-3 (RS) 20V/m (80MHz-2GHz) IEC61000-4-4 (EFT) Power Port: ±2kV; Data Port: ±2kV IEC61000-4-5 (Surge) Power Port: ±1kV/DM, ±2kV/CM IEC61000-4-6 (CS) 10V (150kHz-80MHz) IEC61000-4-8(Power frequency magnetic field)50Hz 100A/m IEC61000-4-9(Pulsed magnetic field )300A/m IEC61000-4-29 (Voltage Short interruptions) 10ms 100% Safety EN60950-1 Machinery IEC61373 (Vibration and Shock) IEC60068-2-32 (Free Fall) |
|
Кодификатор |
Aquam5G-Ports-PS1-PS2 |
|
Обозначение |
Расшифровка кода |
|
Ports (Порты) |
5G= 5 X 10/100/1000BASE-T(X) M12 port |
|
PS1-PS2(Питание) |
H6-H6=72-110VDC(50.4-137.5VDC), с резервированием L13-L13=24VDC(16.8-30VDC), с резервированием |
Аксессуары
|
Артикул |
Описание |
Примечание |
|
M12-A-4P-F |
Female cable connector with M12, A-Coding, 4 Pin |
Power interface Connector |
|
M12-X-8P-M |
Male cable connector with M12, X-Coding, 8 Pin |
10/100/1000Base-T(X )interface Connector |
|
DT-XL-PWR-M12-XXX-3m |
3m connecting line with M12 connector for power ports (from M12 to the exposed end) |
Power cable with M12 connector |
