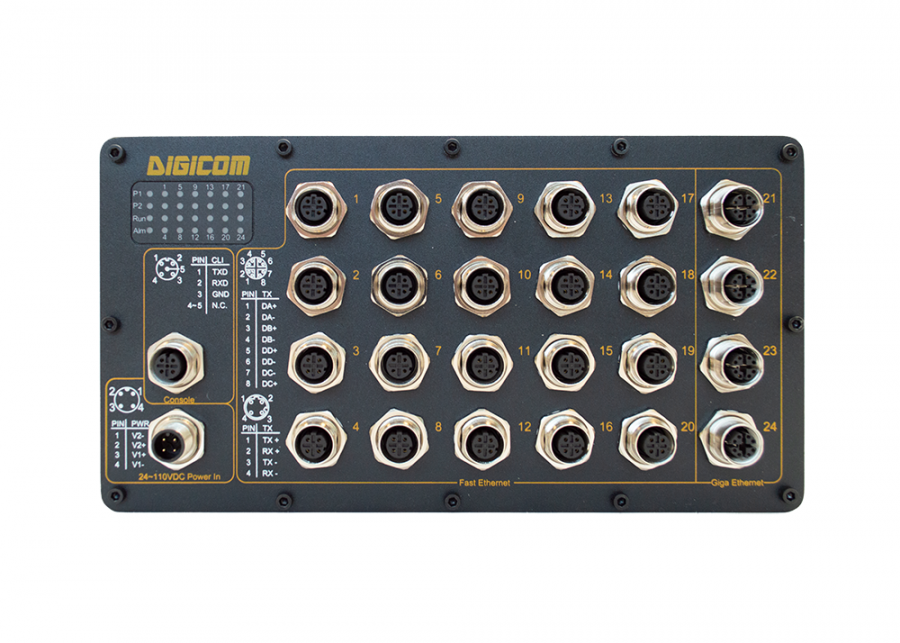

Agate8624H-4GE20T-WV-WV-М23
Производитель: Digicom
Описание:
Промышленный защищенный коммутатор L3, 24 порта: 4x100/1000M-TX порта + 20x10/100M-TX портов, разъемы M12; IEEE1588v2 (PTP); резервирование STP/RSTP/MSTP, ERPS, MRP, DG-Ring, DRR; два входа питания 24-110VDC (16.8-137.5VDC), 1 разъем M23 (P-coded, 5 pin); класс защиты IP67, от -40 до +85°C.
Agate8624H-4GE20T-WV-WV-М23 — управляемый промышленный коммутатор EN50155 L3. Коммутаторы разработаны специально для железнодорожной отрасли.
Устройство поддерживает современные протоколы и функции, обладает высокой надежностью, высокой безопасностью и высокой управляемостью, обеспечивает надежную передачу ключевых данных, поддерживает удаленное управление. Коммутатор имеет развитые средства безопасности, обеспечивает контроль и приоритезацию сетевого трафика ACL/QoS и функции VLAN, прост в управлении и обслуживании.
Коммутатор имеет надежный алюминиевый корпус с пассивным охлаждением, классом защиты IP67 и диапазоном рабочих температур от -40 до +85 ° С. Идеально подходит для работы в составе системы управления поездом (видеонаблюдение, оповещение, пожарная сигнализация и т.д.), а также в других решениях со сложными условиями эксплуатации.
Ключевые особенности:
- Высокая надежность: разъемы типа M12, обеспечивают жесткое соединение, использование проверенных компонентов и технологий гарантирует продолжительную эксплуатацию в условиях повышенных нагрузок.
- Безопасность: поддержка протокола IPv4 и IPv6, реализация механизмов динамической маршрутизации, функций контроля качества обслуживания QoS и фильтрации пакетов ACL обеспечивают высокий уровень защиты данных.
- Простота управления: наличие инструментов управления сетевыми функциями L3 позволяет эффективно настраивать политику маршрутизации и обеспечивать стабильность сети.
- Устойчивость к сложным условиям эксплуатации: оборудование рассчитано на работу в жестких условия окружающей среды в диапазоне от -40 до +85°C , соответствует стандартам электромагнитной совместимости 4 и требованиям, предъявляемым транспортной отраслью.
- Соответствие отраслевым нормам: Соответствует международному стандарту EN50155 для использования на железнодорожном и другом пассажирском и грузовом транспорте.
- Синхронизация: встроенная поддержка стандарта синхронизации IEEE 1588v2 (PTP) способствует интеграции оборудования в централизованные системы мониторинга и управления объектами критической инфраструктуры.
- Резервирование линий связи: Быстрое восстановление линий связи обеспечивается применением протоколов резервирования STP/RSTP/MSTP, ERPS, MRP (опция), DG-Ring (время самовосстановления кольцевой сети ≤ 20 мс.).
- DRR (Dynamic Ring Redundancy) - технология динамического резервирования кольцевых сетей Ethernet на основе DG-Ring, разработанная специально для подвижного состава и критически важных транспортных систем (время самовосстановления ≤ 20 мс в кольце и ≤ 50 мс между кольцами). При изменении конфигурации поезда (перестановка, добавление или удаление вагонов) коммутаторы самостоятельно определяют, какие порты становятся активными, а какие — резервными. Настройка происходит автоматически и не требует ручного вмешательства.
- Резервирование питания: поддерживается защита от сбоев питания и резервное подключение второго источника;
- Широкий диапазон напряжений питания: 16.8–137.5 В постоянного тока, что позволяет обеспечить совместимость с различными типами железнодорожного транспорта
- Подключение питания: разъем М23
- Компактность: Компактная компоновка портов, оптимальные габариты
Применение данной серии коммутаторов оправдано в транспортных проектах, включая железнодорожный, автомобильный и другие виды транспорта, обеспечивая высокую производительность и безопасность обработки данных при минимальных затратах на обслуживание.
Данное устройство является оптимальным выбором для реализации комплексных решений в качестве ядра сиcтемы передачи данных для осуществления управления поездом или другими транспортными средствами (видеонаблюдение, оповещение пассажиров, телеметрия и т.д.).
Конфигурация
4GE20T — 4×10/100/1000M-TX порта + 20×10/100M-TX портов, разъемы M12
Интерфейсы
- 10/100Base-TX, M12 (D-coded)
- 10/100/1000Base-TX M12 (X-coded)
- Консольный порт, M12 (A-coded)
- Электропитание, 1xM23 (P-code, 5 pin папа)
Безопасность
- Поддержка аутентификации IEEE 802.1x на основе порта/MAC, поддержка протоколов аутентификации RADIUS и TACACS+, механизм IP Source Guard;
- Поддержка изоляции портов для предотвращения связи между двумя соседними сетевыми устройствами в одном широковещательном домене;
- Поддерживает функцию защиты от штормов трафика: подавление многоадресных, широковещательных, одноадресных пакетов;
- Поддерживает механизмы идентификации и фильтрации потоков ACL. Фильтрует пакет данных посредством настройки правил сопоставления, обработки и разрешений, а также обеспечивает гибкий и безопасный контроль доступа.
Протоколы резервирования
- Поддерживает протоколы резервирования STP/RSTP/MSTP;
- Поддерживает протоколы кольцевого резервирования ERPS ITU-T G.8032, MRP (опция), DG-Ring (≤20 мс).
Аппаратно-программные возможности
- VLAN IEEE802.1Q, VLAN на основе MAC, VLAN на основе протокола, VLAN на основе IP-подсети. Пользователи могут гибко разделить VLAN в соответствии с их потребностями;
- Поддержка QoS, режим приоритета на основе 802.1P, алгоритмы управления очередями;
- Управление многоадресными рассылками, поддержка протоколов IGMP v1/v2/v3 (опция), MLD v1/v2, функций IGMP snooping, MLD snooping, что в частности соответствует требованиям многотерминального видеонаблюдения высокой четкости и доступа к видеоконференциям;
- Поддержка динамической или статической маршрутизации (определение пользователей по IP, MAC, VLAN, PORT и т. д.), поддержка протоколов BGP, RIP, OSPF, VRRP, PIM-SM, IS-IS;
- Статическая агрегация портов, поддержка протокола LACP;
- Поддержка зеркалирования портов;
- Ограничение скорости порта.
Стабильная работа
- Низкое энергопотребление, пассивное охлаждение без вентилятора, надежный алюминиевый корпус, класс защиты IP67;
- Два входа питания для возможности резервирования, несколько вариантов входного напряжения питания;
- Индикация состояния устройства с помощью LED индикаторов (PWR, Alm, Link/Act, Speed).
Управление и обслуживание
- Веб-управление, командная строка CLI (консоль, Telnet), SNMP (v1/v2/v3);
- HTTPS, SSH v2;
- Дистанционный мониторинг сети RMON, системный журнал Syslog.
Применение на железнодорожном и другом пассажирском/грузовом транспорте
- Соответствие международному стандарту EN50155 для применения на железнодорожном транспорте: устойчивость к вибрации, ударам, перепадам температуры, влажности и питания.
Работа в синхронизированных сетях
- Поддержка IEEE 1588v2 (PTP) для высокоточной синхронизации времени сетевых устройств. Это означает, что коммутатор может участвовать в передаче меток времени и обеспечивать синхронизацию устройств с точностью до микросекундного уровня.
|
Характеристики и функции |
Значение/Описание |
|
Характеристики интерфейсов и разъемов |
|
|
Общее кол-во портов |
24 |
|
Порты 10/100M разъем M12, D-code |
20 |
|
Порты 10/100/1000M разъем M12, X-code |
4 |
|
Консольный порт,разъем M12, A-code |
1 консольный порт RS232 (115200,N,8,1) |
|
|
|
|
Параметры Ethernet портов |
|
|
TX порты M12 (D-coded) |
Порты 10/100Base-T |
|
TX порты M12 (X-coded) |
Порты 10/100/1000Base-T |
|
|
|
|
Расстояние передачи |
|
|
Витая пара |
100 м, категория CAT5, CAT5e |
|
|
|
|
Стандарты и технологии |
|
|
|
IEEE 802.3i (10Base-T) |
|
|
IEEE 802.3u (100Base-TX, 100Base-FX) |
|
|
IEEE 802.3ab (1000Base-T) |
|
|
IEEE 802.3z (1000Base-SX/LX/CX) |
|
|
IEEE 802.3x (управление потоком) |
|
|
IEEE 802.3ad (агрегация портов) |
|
|
IEEE 802.3az (Energy-Efficient Ethernet (EEE)) |
|
|
IEEE 802.1d (STP) |
|
|
IEEE 802.1p (приоритеты сетевого трафика, QoS) |
|
|
IEEE 802.1q (VLAN) |
|
|
IEEE 802.1w (RSTP) |
|
|
IEEE 802.1s (MSTP) |
|
|
IEEE 802.1x (Network Access Control) |
|
|
IEEE 802.1ab (LLDP) |
|
|
IEEE 802.1ad (QinQ) |
|
|
EN50155 |
|
Безопасность |
|
|
Функции безопасности |
Поддержка аутентификации IEEE 802.1x |
|
|
HTTPS |
|
|
SSH v2 |
|
|
RADIUS |
|
|
TACACS+ |
|
|
DHCP Server/Client/Relay/snooping |
|
|
Аутентификация по MAC-адресу |
|
|
Ограничения скорости порта |
|
|
IP Source Guard |
|
|
Защита от штормов трафика: подавление многоадресных, широковещательных, одноадресных пакетов |
|
VLAN |
|
|
Функции VLAN |
IEEE802.1Q VLAN |
|
|
VLAN на основе MAC |
|
|
VLAN на основе протокола |
|
|
VLAN на основе IP-подсети |
|
|
Поддержка 4K VLAN на порт |
|
|
GVRP |
|
|
MVR |
|
|
Режимы порта: доступ, магистраль (trunk), гибридный |
|
|
Q-in-Q (Port-based, Selective) |
|
Резервирование соединений |
|
|
Протоколы резервирования |
STP (IEEE802.1d) |
|
|
RSTP (IEEE802.1w) |
|
|
MSTP (IEEE802.1s) |
|
Протоколы кольцевого резервирования |
ITU-T G.8032 Ethernet Ring Protection (ERPS) |
|
|
MRP (опция) |
|
|
DG-Ring |
| Динамическое резервирование кольцевой сети | DRR |
|
Управление многоадресными рассылками |
|
|
Функции |
IGMP v1/v2/v3 snooping (опция) |
|
|
MLD v1/v2 snooping |
|
Агрегация портов |
|
|
Поддержка LACP |
LACP/Link |
|
Статическая агрегация |
Поддерживается |
|
Зеркалирование портов |
|
|
Поддержка зеркалирования |
Поддерживается |
|
Двунаправленное зеркальное отображение данных на основе порта |
Поддерживается |
|
Приоритизация (QoS) |
|
|
Приоритизация |
IEEE 802.1p |
|
Конфигурация DSCP |
Поддерживается |
|
Взвешенные и приоритетные очереди |
Поддерживается |
|
Ограничение скорости потока |
Поддерживается |
|
Фильтрация пакетов на основе потоков |
Поддерживается |
|
Управление доступом (ACL) |
|
|
Список управления доступом ACL |
Поддерживается |
|
Выдача ACL |
на основе порта |
|
|
на основе порта и VLAN |
|
Управление синхронизацией |
|
|
|
PTP IEEE1588v2 |
|
Функции 3 уровня |
|
|
|
Статическая маршрутизация |
|
|
RIP v1/v2 |
|
|
OSPF |
|
|
VRRP |
|
|
ISIS |
|
|
BGP |
|
|
PIM-SM |
|
|
Протокол ARP, максимум 1000 записей |
|
|
Pingv6, Telnetv6, ICMPv6 |
|
|
IPv4, максимально групп 255 |
|
|
Интерфейс IPv4/IPv6 VLANIF поддерживает до 128 |
|
|
Статическая маршрутизация IPv4/IPv6/маршрут по умолчанию поддерживает до 128 записей |
|
|
Функция управления сетью L3, управление двойным стеком IPv4/IPv6 |
|
|
Динамическая маршрутизация IPv4, RIPv1/v2, OSPFv2, 4000 записей маршрутизации |
|
|
Динамическая маршрутизация IPv6 OSPFv3, BGP+, управление IPv6, 1000 записей маршрутизации |
|
|
Маршрутизация и переадресация уровня 3, поддержка связи между различными сегментами сети и различными виртуальными локальными сетями. |
|
|
DNS client/proxy |
|
Возможности сетевого управления |
|
|
Интерфейсами |
IEEE802.3X (полнодуплексный) |
|
|
Контроль широковещательного шторма на основе скорости передачи порта |
|
Аппаратные характеристики |
|
|
Таблица MAC-адресов |
8K |
|
Буфер пакетов |
4Mbit |
|
Скорость пересылки пакетов |
8.03 млн.пакетов/сек. |
|
Задержка |
<5 мкс |
|
Управление потоком (Flow Control) |
Управление потоком IEEE 802.3x, обратное давление (Back Pressure) |
|
Метод передачи |
Store-And-Forward – cохранение и пересылка |
|
|
|
|
Питание |
|
|
Входное напряжение |
24-110VDC (16.8-137.5VDC) |
|
Резервирование |
Два входа питания |
|
Потребляемая мощность |
≤40Вт |
|
Подключение питания |
1 разъем M23 (P-code, 5 pin) |
|
Защита электропитания |
Поддержка защиты от обратного подключения, защита от перенапряжения, защита от перегрузки по току, сигнальные выходы |
|
|
|
|
Управление и обслуживание |
|
|
Управление |
Веб-интерфейс |
|
|
CLI-консоль |
|
|
Telnet |
|
|
SNMP v1/v2/v3 |
|
Журналирование, статистика и подсчет трафика |
Syslog |
|
|
RMON |
|
|
|
|
Светодиодная индикация |
|
|
Питание |
Pwr1/Pwr2 |
|
Системный индикатор |
Run: |
|
Индикатор порта |
Зеленый LED для порта Link/Act: |
|
Аварийный индикатор |
Alm |
|
|
|
|
Соответствие |
|
|
Электромагнитная совместимость (EMC) |
|
|
Электромагнитные помехи (EMI) |
FCC часть 15, подраздел B, класс A, EN 55022, класс A |
|
Электромагнитная восприимчивость (EMS) |
IEC61000-4-2(ESD) Уровень 3 |
|
|
IEC61000-4-3 (RS) превышает Уровень 3 |
|
|
IEC61000-4-4 (EFT) Уровень 3 |
|
|
IEC61000-4-5 (Surge) Уровень 3 |
|
|
IEC61000-4-6 (CS) Уровень 3 |
|
|
IEC61000-4-8 |
|
|
IEC61000-4-11 |
|
|
IEC61000-4-16 |
|
|
|
|
Механические воздействия |
|
|
|
Вибрация: GJB150.16A |
|
|
Удар: GJB150.18A |
|
|
|
|
Стандарты |
|
|
Применение на ж/д и др. транспорте |
EN50155 |
|
|
|
|
Требования к окружающей среде |
|
|
Рабочая температура: |
от -40 до +85°C |
|
Температура для хранения: |
от -40 до +85°C. |
|
Относительная влажность: |
от 5 до 95% (без конденсации). |
|
|
|
|
Физические характеристики |
|
|
Корпус изделия |
Алюминиевый безвентиляторный |
|
Класс защиты |
IP67 |
|
Габариты |
262×124×87.6 мм |
|
Вес |
<5 кг |
|
Способ установки |
на стену |
|
Гарантия |
5 лет |
|
Артикул |
Agate8624H-B-Ports-PS1-PS2-PC |
|
|
Кодификатор |
Обозначение |
Описание |
|
Электрический байпас |
B |
В коммутатор интегрирован обходной коммутационный модуль (байпас), для этого используются 4 гигабитных TX порта (две пары). Когда питание коммутатора пропадает, гигабитные порты коммутатора автоматически переключаются в состояние обхода, чтобы избежать прерывания связи из-за отказа коммутатора и обеспечить надежность сетевой передачи. |
|
Ports: Порты |
4GE20T |
4x10/100/1000M-TX порта + 20x10/100M-TX портов, разъем M12 |
|
4GE20P |
4x10/100M-TX порта + 20x10/100M-TX портов с PoE, разъем M12 |
|
|
24T |
24x10/100M-TX порта, разъем M12 |
|
|
24P |
24x10/100M-TX порта с PoE, разъем M12 |
|
|
PS1, PS2: Вход питания |
WV |
24-110VDC (16.8-137.5VDC) для моделей без PoE |
|
L10 |
48VDC (48-50VDC). Для моделей с PoE |
|
|
PC: Тип разъема питания |
M12A |
Один разъем M12, A-coded, 4 pin папа |
|
M23 |
Один разъем M23, P-coded, 5 pin папа |
|
| Артикул | Описание |
| Agate8624H-4GE20T-WV-WV-М23 |
Промышленный защищенный коммутатор L3, 24 порта:
|
Другие модели серии
| Артикул | Описание |
| Agate8624H-4GE20T-WV-WV-М12А |
Промышленный защищенный коммутатор L3, 24 порта:
|
| Agate8624H-B-4GE20T-WV-WV-М12А |
Промышленный защищенный коммутатор L3, Bypass, 24 порта:
|
| Agate8624H-B-4GE20T-WV-WV-М23 |
Промышленный защищенный коммутатор L3, Bypass, 24 порта:
|
| Agate8624H-B-4GE20P-L10-L10-М12А |
Промышленный защищенный PoE коммутатор L3, Bypass, 24 порта:
|
| Agate8624H-24T-WV-WV-М12А |
Промышленный защищенный коммутатор L3, 24 порта:
|
| Agate8624H-24P-L10-L10-М12А |
Промышленный защищенный PoE коммутатор L3, 24 порта:
|
Модели серии, доступные для заказа
|
Модель |
Описание |
|
Agate8624H-4GE20T-WV-WV-М12А |
Промышленный защищенный коммутатор L3, 24 порта: 4x100/1000M-TX портов (X-coded) + 20x10/100M-TX портов (D-coded), два входа питания 24-110VDC (16.8-137.5VDC) 1 разъем M12 (A-coded, 4 pin), класс защиты IP67 |
|
Agate8624H-4GE20T-WV-WV-М23 |
Промышленный защищенный коммутатор L3, 24 порта: 4x100/1000M-TX портов (X-coded) + 20x10/100M-TX портов (D-coded), два входа питания 24-110VDC (16.8-137.5VDC) 1 разъем M23 (P-coded, 5 pin), класс защиты IP67 |
|
Agate8624H-B-4GE20T-WV-WV-М12А |
Промышленный защищенный коммутатор L3, 24 порта: 4x100/1000M-TX портов (X-coded) с Bypass + 20x10/100M-TX портов (D-coded), два входа питания 24-110VDC (16.8-137.5VDC) 1 разъем M12 (A-coded, 4 pin), класс защиты IP67 |
|
Agate8624H-B-4GE20T-WV-WV-М23 |
Промышленный защищенный коммутатор L3, 24 порта: 4x100/1000M-TX портов (X-coded) с Bypass + 20x10/100M-TX портов (D-coded), два входа питания 24-110VDC (16.8-137.5VDC) 1 разъем M23 (P-coded, 5 pin), класс защиты IP67 |
|
Agate8624H-4GE20P-L10-L10-М12А |
Промышленный защищенный PoE коммутатор L3, 24 порта: 4x100/1000M-TX портов (X-coded) + 20x10/100M-TX портов (D-coded) с PoE, два входа питания 48VDC (48-50VDC) 1 разъем M12 (A-coded, 4 pin), класс защиты IP67 |
|
Agate8624H-4GE20P-L10-L10-М23 |
Промышленный защищенный PoE коммутатор L3, 24 порта: 4x100/1000M-TX портов (X-coded) + 20x10/100M-TX портов (D-coded) с PoE, два входа питания 48VDC (48-50VDC) 1 разъем M23 (P-coded, 5 pin), класс защиты IP67 |
|
Agate8624H-B-4GE20P-L10-L10-М12А |
Промышленный защищенный PoE коммутатор L3, 24 порта: 4x100/1000M-TX портов (X-coded) с Bypass + 20x10/100M-TX портов (D-coded) с PoE, два входа питания 48VDC (48-50VDC) 1 разъем M12 (A-coded, 4 pin), разъемы M12, класс защиты IP67 |
|
Agate8624H-B-4GE20P-L10-L10-М23 |
Промышленный защищенный PoE коммутатор L3, 24 порта: 4x100/1000M-TX портов (X-coded) с Bypass + 20x10/100M-TX портов (D-coded) с PoE, два входа питания 48VDC (48-50VDC) 1 разъем M23 (P-coded, 5 pin), класс защиты IP67 |
|
Agate8624H-24T-WV-WV-М12А |
Промышленный защищенный коммутатор L3, 24 порта: 24x10/100M-TX порта (D-coded), два входа питания 24-110VDC (16.8-137.5VDC) 1 разъем M12 (A-coded, 4 pin), класс защиты IP67 |
|
Agate8624H-24T-WV-WV-М23 |
Промышленный защищенный коммутатор L3, 24 порта: 24x10/100M-TX порта (D-coded), два входа питания 24-110VDC (16.8-137.5VDC) M23 (P-coded, 5 pin), класс защиты IP67 |
|
|
|
|
Agate8624H-24P-L10-L10-М12А |
Промышленный защищенный PoE коммутатор L3, 24 порта:24x10/100M-TX порта (D-coded) с PoE, два входа питания 48VDC (48-50VDC) 1 разъем M12 (A-coded, 4 pin), класс защиты IP67 |
|
Agate8624H-24P-L10-L10-М23 |
Промышленный защищенный PoE коммутатор L3, 24 порта: 24x10/100M-TX порта (D-coded) с PoE, два входа питания 48VDC (48-50VDC) 1 разъем M23 (P-coded, 5 pin), класс защиты IP67 |
Габаритные размеры
Интерфейсные разъемы
Порты 10/100M, разъем M12, D-code, 4 pin
Порты 10/100/1000M, разъем M12, X-code, 8 pin
Консольный порт, разъем M12, A-code, 5 pin
Разъем питания
М23 P-coded 5 pin
