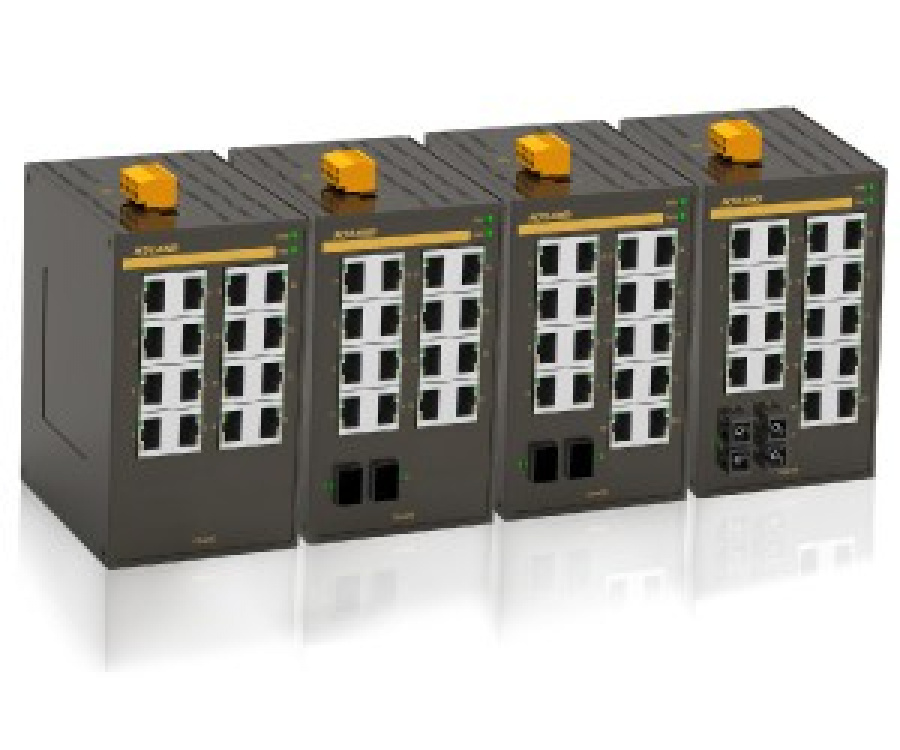

Opal20
Производитель: Kyland
Описание:
Неуправляемый гигабитный 20-ти портовый коммутатор на DIN-Rail: 2 x 1000M RJ45, 2 х 100M MM/ SM с SC/ST или 2 х 100M с SFP и 16 х 100M RJ45
Opal20 - серия 20-ти портовых промышленных коммутаторов начального уровня. Имеет до 2-х гигабитных портов, 2 х 100Мбит оптических портов и 16 - 100Мбит с RJ45. Широкий диапазон входного напряжения 9-60VDC. Коммутаторы доступны со стандартным от -10 до 60 ° C, или с широким диапазоном рабочих температур от -40 до 75 ° С. Все модели с классом защиты IP30, с высокой защитой от ЭМИ.
Серия поддерживает IEEE 802.3i (10Base-T), IEEE 802.3u (100Base-TX и 100Base-FX), IEEE 802.3ab (1000Base-T), IEEE802.3x ( управление потоком ) с автоматическим определением скорости передачи 10/100M full/half-duplex, MDI/MDI-X и управление широковещательным штормом DIP. Коммутаторы были специально разработаны для тяжелых промышленных условий, определяемые стандартами UL508 и UL Class 1 Div 2, СE, FCC и ATEX II, IEC.
Особенности:
- Бюджетный коммутатор начального уровня;
- Имеет 2 x 10/100/1000Base-TX RJ45, 2 х 100M Base FX (многомод/ одномод) с разъёмами SC/ST или 2 х 10/100Base-X с SFP и 16 х 10/100Base-TX RJ45;
- Поддержка Auto-Sensing, Auto-Negotiation, Auto-Crossing;
- Компактный корпус на DIN-Rail;
- Uplink порты поддерживают контроль широковещательных штормов (устанавливается с помощью микропереключателя);
- Электромагнитная защищенность (уровень 3);
- Класс защиты IP30;
- Два варианта исполнения (-10 до 60?C) и (-40 до 75?C)
- Сертификаты UL508, UL Class 1 Div 2, CE, FCC, ATEX II
|
ехнические характеристики |
Стандарты |
IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-TX and 100Base-FX) IEEE 802.3ab(1000Base-T) IEEE802.3x (Flow Control) |
|
Производительность |
Таблица MAC |
8K |
|
Буфер пакетов |
2Mbit |
|
|
Пропускная способность |
5.7Mpps |
|
|
Задержки |
<10μs |
|
|
Интерфейсы |
Gigabit Port |
10/100/1000Base-T(X), RJ45 port |
|
Fast Ethernet Port |
100Base-FX, SM/MM, SC/ST connector 100Base-X, SFP slot 10/100Base-T(X), RJ45 port |
|
|
Световая индикация |
На фронтальной панели |
Индикация питания: PWR1, PWR2 Индикация интерфейсного соединенеия: Link/ACT,Speed (RJ45 port); Link/ACT, Speed (Fiber port) |
|
DIP-Switch |
Enable/Disable broadcast storm protection |
|
|
Питание |
Вход |
12-48VDC/18-30VAC |
|
Разъем |
4-pin 5.08mm-spacing plug-in terminal block |
|
|
Потребление |
<21W |
|
|
Защита от перегрузки |
Support |
|
|
Автоопределение полярности |
Support |
|
|
Резервирование |
Support |
|
|
Физические характеристики |
Материал корпуса |
Metal |
|
Охлаждение |
Конвекционное, без вентилятора |
|
|
Класс защиты |
IP30 |
|
|
Габариты |
80mm×135mm×106mm (W×H×D) |
|
|
Вес |
0.7Kg |
|
|
Монтаж |
на DIN-Rail |
|
|
Окружающая средаt |
Рабочая температура |
-10??+60? (Opal20-E) -40??+75? |
|
Температура хранения |
-40??+85? |
|
|
Относительная влажность |
5?95% (non-condensing) |
|
|
Гарантийные параметры |
MTBF (наработка на отказ) |
1587575 ч. |
|
Гарантия |
5 years |
|
|
Соответствие |
UL508 (Pending), Class I Div 2 (Pending),ATEX Zone 2 (Pending), IECEx (Pending), CE (Pending), FCC (Pending) |
|
|
Промышленные стандарты |
EMI |
FCC CFR47 Part 15, EN55022/CISPR22, Class A |
|
EMS |
IEC61000-4-2(ESD): ±6kV (contact), ±8kV (air) IEC61000-4-3(RS): 10V/m (80MHz?2GHz) IEC61000-4-4(EFT): Power Port: ±2kV; Data Port: ±1kV IEC61000-4-5(Surge): Power Port: ±1kV/DM, ±2kV/CM; Data Port: ±1kV IEC61000-4-6(CS): 10V (150kHz?80MHz) |
|
|
Machinery |
IEC60068-2-6(Vibration) IEC60068-2-27(Shock) IEC60068-2-32(Free Fall) |
|
