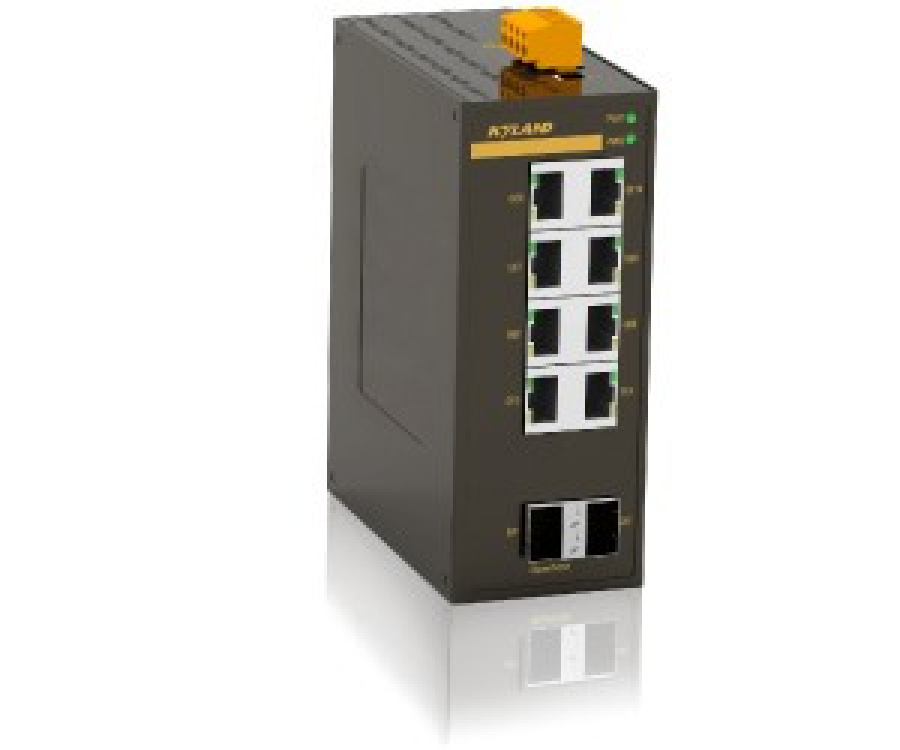

Opal10G
Производитель: Kyland
Описание:
Неуправляемый гигабитный 10-ти портовый коммутатор на DIN-Rail: 10 х 1000M RJ45
Opal10G - серия 10-ти портовых промышленных коммутаторов начального уровня. Имеет до 10-ти гигабитных портов. Широкий диапазон входного напряжения 9-60VDC. Коммутаторы доступны со стандартным от -10 до 60 ° C, или с широким диапазоном рабочих температур от -40 до 75 ° С. Все модели с классом защиты IP30, с высокой защитой от ЭМИ.
Серия поддерживает IEEE 802.3i (10Base-T), IEEE 802.3u (100Base-TX и 100Base-FX), IEEE 802.3ab (1000Base-T), IEEE802.3x ( управление потоком ) с автоматическим определением скорости передачи 10/100M full/half-duplex, MDI/MDI-X и управление широковещательным штормом DIP. Коммутаторы были специально разработаны для тяжелых промышленных условий, определяемые стандартами UL508 и UL Class 1 Div 2, СE, FCC и ATEX II, IECEx.
Особенности:
- Бюджетные коммутаторы начального уровня;
- Имеет 10 х 10/100/1000Base-TX RJ45;
- Поддержка Auto-Sensing, Auto-Negotiation, Auto-Crossing
- Компактный корпус на DIN-Rail;
- Uplink порты поддерживают контроль широковещательных штормов (устанавливается с помощью микропереключателя);
- Электромагнитная защищенность (уровень 3);
- Класс защиты IP30;
- Два варианта исполнения (-10 до 60?C) и (-40 до 75?C)
- Сертификаты UL508, UL Class 1 Div 2, CE, FCC, ATEX II
|
Стандарты |
IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-TX ) IEEE 802.3ab(1000Base-T) IEEE 802.3z (1000Base-X) IEEE802.3x (Flow Control) |
|
|
Производительность |
Таблица MAC адресов |
8K |
|
Буфер пакетов |
4Mbit |
|
|
Пропускная способность |
14.9Mpps |
|
|
Задержка |
<5μs |
|
|
Jumbo Frame Size |
9.6KB |
|
|
Итнерфейсы Ethernet |
Порты |
1000Base-X, SFP slot 10/100/1000Base-T(X), RJ45 port |
|
Индикация |
На передней панели |
Power LED: PWR1, PWR2 Interface LED: Link/ACT, Speed (RJ45 port); Link/ACT (Fiber port) |
|
DIP-Switch |
l Enable/Disable broadcast storm protection l Enable/Disable Jumbo frame transmission function (up to 9.6KB) |
|
|
Питание и потреблениеt |
Питание |
12-48VDC/18-30VAC |
|
Клеммы для кабеля питания |
4-pin 5.08mm-spacing plug-in terminal block |
|
|
Потребление |
<12 Вт |
|
|
Защита от перегрузки |
Да |
|
|
Резервирование по питанию |
Да |
|
|
Защита от скачков напряжения |
Да |
|
|
Физические характеристики |
Материал корпуса |
Металл |
|
Охлаждение |
Естественная конвекция, без вентилятора |
|
|
Класс защиты |
IP30 |
|
|
Габариты |
54mm×135mm×106mm (W×H×D) |
|
|
Вес |
0.5 кг |
|
|
Монтаж |
На DIN-Rail и на панель |
|
|
Environmental Limit |
Рабочая температура |
-10??+60? (Opal10G-E) -40??+75? |
|
Температура хранения |
-40??+85? |
|
|
Влажность |
5?95% (non-condensing) |
|
|
Гарантия и срок службы |
MTBF (наработка на отказ) |
2497305 ч |
|
Гарантия |
5 лет |
|
|
Сертификация |
UL508 (Pending), Class I Div 2 (Pending), ATEX Zone 2 (Pending), IECEx (Pending), CE (Pending), FCC (Pending) |
|
|
Промышленные стандарты |
EMI |
FCC CFR47 Part 15,EN55022/CISPR22,Class A |
|
EMS |
IEC61000-4-2(ESD): ±6kV (contact), ±8kV (air) IEC61000-4-3(RS): 10V/m (80MHz?2GHz) IEC61000-4-4(EFT): Power Port: ±2kV; Data Port: ±1kV IEC61000-4-5(Surge): Power Port: ±1kV/DM, ±2kV/CM; Data Port: ±1kV IEC61000-4-6(CS): 10V (150kHz?80MHz) |
|
|
Машины |
IEC60068-2-6 (Vibration) IEC60068-2-27 (Shock) IEC60068-2-32 (Free Fall) |
|
